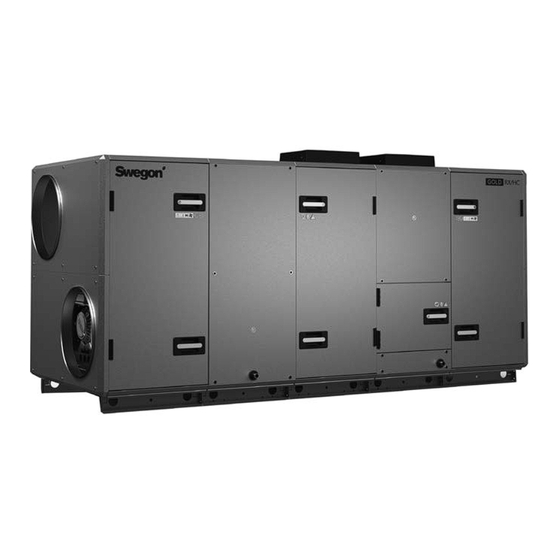

- Seite 1 DE.RXHCF.200122 Reversible Wärmepumpe GOLD RX/HC Installations- und Wartungsanleitung Größe 011-080 GOLD RX/HC Die Ursprungssprache des Dokuments ist Schwedisch.
-
Seite 2: Inhaltsverzeichnis
7.2 Umgang mit Kältemittel ........14 7.3 Intervall zur Lecksuche/Meldepflicht ....14 7.4 Service ............... 14 8. Fehler- und Lecksuche ......15 8.1 Fehlersuchdiagramm .......... 15 8.2 Lecksuche ............15 9. Abmessungen ........16 10. Technische Daten .........19 11. Elektroschema ........19 12. Konformitätserklärung .......19 www.swegon.com Änderungen vorbehalten. -
Seite 3: Sicherheitshinweise
Der Sicherheitsschalter darf nicht zum Starten oder Stop- pen der reversiblen Wärmepumpe verwendet werden. Sonstige Eingriffe an der Maschine dürfen nur von War- tungspersonal vorgenommen werden, das von Swegon Vergewissern Sie sich, dass RX/HC durch Stoppen des ausgebildet wurde. Lüftungsgeräts oder durch vorübergehendes Abschalten von RX/HC über das Handterminal ausgeschaltet ist, siehe... -
Seite 4: Übersicht
Qualitätsmanagementsystem ISO 9001 und Aluminiumlamellen mit Profil. und Umweltmanagementsystem ISO 14001 RX/HC wird vor der Auslieferung im Probebetrieb getes- Swegon arbeitet mit nach ISO 9001 zertifizierten Quali- tet. tätsmanagementsystemen und nach ISO 14001 zertifizer- ten Umweltmanagementsystemen. RX/HC ist in 6 physischen Größen passend für GOLD Grö- ße 011-080 erhältlich. -
Seite 5: Funktionsprinzip
Kompressor Kältemittelsammler Verflüssiger (Fortluft) (Verdampfer bei Heizbetrieb) Sicherheitsventil Verdampfer (Zuluft) LP, Serviceanschluss in RX-Teil (Verflüssiger bei Heizbetrieb) HP, Serviceanschluss in RX-Teil Elektronisches Expansionsventil Flüssigkeit, Serviceanschluss in RX-Teil Absperrventil Zur Beschreibung der Steuerfunktionalität, siehe Funktionsleitfaden reversible Wärmepumpe RX/HC. www.swegon.com Änderungen vorbehalten. -
Seite 6: Größe 035-080
Kältemittelsammler Verflüssiger (Fortluft) (Verdampfer bei Heizbetrieb) Sicherheitsventil Verdampfer (Zuluft) LP, Serviceanschluss im RX-Teil (Verflüssiger bei Heizbetrieb) HP, Serviceanschluss im RX-Teil Elektronisches Expansionsventil Flüssigkeit, Serviceanschluss im RX-Teil Absperrventil Magnetventil Zur Beschreibung der Steuerfunktionalität, siehe Funktionsleitfaden reversible Wärmepumpe RX/HC. www.swegon.com Änderungen vorbehalten. -
Seite 7: Größe 040-080
Kältemittelsammler Verflüssiger (Fortluft) (Verdampfer bei Heizbetrieb) Sicherheitsventil Verdampfer (Zuluft) LP, Serviceanschluss im RX-Teil (Verflüssiger bei Heizbetrieb) HP, Serviceanschluss im RX-Teil Elektronisches Expansionsventil Flüssigkeit, Serviceanschluss im RX-Teil Absperrventil Magnetventil Zur Beschreibung der Steuerfunktionalität, siehe Funktionsleitfaden reversible Wärmepumpe RX/HC. www.swegon.com Änderungen vorbehalten. -
Seite 8: Installation
Installation und vor der Inbetriebnahme eine Dichtigkeitsprüfung vorzunehmen. Die Dichtigkeitsprüfung sowie alle anderen Servicearbei- ten am Kältemittelkreis dürfen nur von zugelassenem Personal mit der erforderlichen Ausbildung sowie Zerti- fizierung und in Übereinstimmung mit der Verordnung 517/2014 durchgeführt werden. www.swegon.com Änderungen vorbehalten. -
Seite 9: Entladen/Transport
Siphon (Zubehör) versehen wer- den. Das Gerät muss um mindestens 50 mm angehoben werden, damit der Siphon auf der unteren Ebene ausrei- chend Platz hat. Am besten funktioniert das mit den als Zubehör erhältlichen justierbaren Standfüßen. www.swegon.com Änderungen vorbehalten. -
Seite 10: Zerlegung/Montage Von Gerätesektionen
Die Skizze zeigt RX/HC von der Rückseite in einem Gerät mit Zuluftven- schließen sie die elektrischen Schnellkupplungen an, siehe tilator auf unterer Ebene. Bei einem Zuluftventilator auf oberer Ebene separate Installationsanweisung für GOLD. befindet sich das Kältemittelrohr an der Oberseite der obere Ebene, siehe gestrichelte Linien. www.swegon.com Änderungen vorbehalten. -
Seite 11: Stromanschluss
Das Stromversorgungskabel wird an den Sicherheitsschal- ter angeschlossen, siehe Skizze. 5-poliges Kabel, 400 V ±10%. Siehe auch Abschnitt 10 Technische Daten. Mögliche Positionen der Anschlusshaube RX/HC Demontieren Sie die Anschluss- haube von RX/HC Die Stromversorgung wird an den Sicherheitsschalter angeschlossen. www.swegon.com Änderungen vorbehalten. - Seite 12 Das Stromversorgungskabel wird an den Block des Sicher- heitsschalters angeschlossen. Die Anschlussklemme für Erde befindet sich in unmittelbarer Nähe des Sicherheits- schalters. 5-poliges Kabel, 400 V ±10%. Siehe auch Abschnitt 10 Technische Daten. Hier erfolgt der Stromanschluss Werkseitig mon- tierest Kabel www.swegon.com Änderungen vorbehalten.
-
Seite 13: Inbetriebnahme/Kalibrierung
HC montiert, siehe Abschnitt 4 zur Position des Schalt- schranks. Bei einer falschen Phasenfolge wird Alarm 70:12 ausgege- ben. Wenn LED 1 leuchtet, ist die Phasenfolge korrekt. Wenn LED 2 leuchtet, liegt Spannung an. 6. ALARME Für die Alarmbeschreibung, siehe GOLD-Handbuch zu Alarm- und Informationsmitteilungen. www.swegon.com Änderungen vorbehalten. -
Seite 14: Wartung
Ist gemäß F-Gas-Verordnung EU/517/2014 und den damit den Service von Swegon. verbundenen lokalen Gesetzen durchzuführen. 7.4 Service Nur durch Swegon ausgebildetes Servicepersonal darf Warnung Eingriffe an der Maschine vornehmen. Gelangt das Kältemittel mit Feuer in Berührung oder wird anderweitig erhitzt, können sich giftige Gase bilden. -
Seite 15: Fehler- Und Lecksuche
Leistung oder beim Normalbetrieb müssen nicht auf Kälte- mittelmangel hinweisen. Einen Servicetechniker rufen, wenn starke Blasen im Schauglas sichtbar sind und die Anlage eine deutlich redu- zierte Leistung zeigt, HINWEIS! Eingriffe in das Kältemittelsystem dürfen nur von geprüften und zugelassenen Unternehmen vorge- nommen werden. www.swegon.com Änderungen vorbehalten. -
Seite 16: Abmessungen
* Bei Kanalzubehör im isolierten Gehäuse wird das Gerät ohne Anschlussteil geliefert. Das Gerät ist ebenfalls mit einem Full-face-Anschlussteil (Zubehör) lieferbar. Größe Gewicht, kg 934-1074 757,5 1400 1695 1000 1551 1154 3210 757,5 1400 1695 1000 1551 1154 3210 964-1124 www.swegon.com Änderungen vorbehalten. - Seite 17 * Bei Kanalzubehör im isolierten Gehäuse wird das Gerät ohne Anschlussteil geliefert. Das Gerät ist ebenfalls mit einem Full-face-Anschlussteil (Zubehör) lieferbar. Größe Gewicht, kg 1038,5 1990 1695 1400 2159 1744 3772 1664-1922 1038,5 1990 1695 1400 2159 1744 3772 1740-2016 www.swegon.com Änderungen vorbehalten.
- Seite 18 * Bei Kanalzubehör im isolierten Gehäuse wird das Gerät ohne Anschlussteil geliefert. Das Gerät ist ebenfalls mit einem Full-face-Anschlussteil (Zubehör) lieferbar. Größe Gewicht, kg 3322-3645 1273,5 2637 1815 1000 1800 2640 418,5 4362 3426-3785 1273,5 2637 1815 1000 1800 2640 418,5 4362 www.swegon.com Änderungen vorbehalten.
-
Seite 19: Technische Daten
