Swegon TBXZ-6-42 Installationsanleitung

Installationsanleitung
Rohranschlussbaugruppe TBXZ-6-42
GOLD SD 04-120/GOLD CX 100/120
SILVER C SD 04-120/SILVER C CX 35-120
1. Allgemeines
Die Rohranschlussbaugruppe wird verwendet, um die Wasser -/
Glykolmischung zwischen zwei in einem geschlossenen System
verbundenen Wärmerückgewinnungsregistern kreisen zu lassen.
Im Lieferumfang sind Teile gemäß der untenstehenden Prin-
zipskizze enthalten. Mischventil, Pumpe und Ausdehnungsgefäß
werden als separate Einheiten geliefert, Rohre sind nicht enthal-
ten.
GOLD:
Schaltkasten ist im Lieferumfang von Swegon enthalten, siehe
separate Anleitung.
SILVER C:
Schaltkasten und Temperaturfühler sind im Lieferumfang von
Swegon nicht enthalten. Wird vom Steuerungslieferanten bereit-
gestellt. Für den Temperaturfühler wird ein Einstechfühler emp-
fohlen.

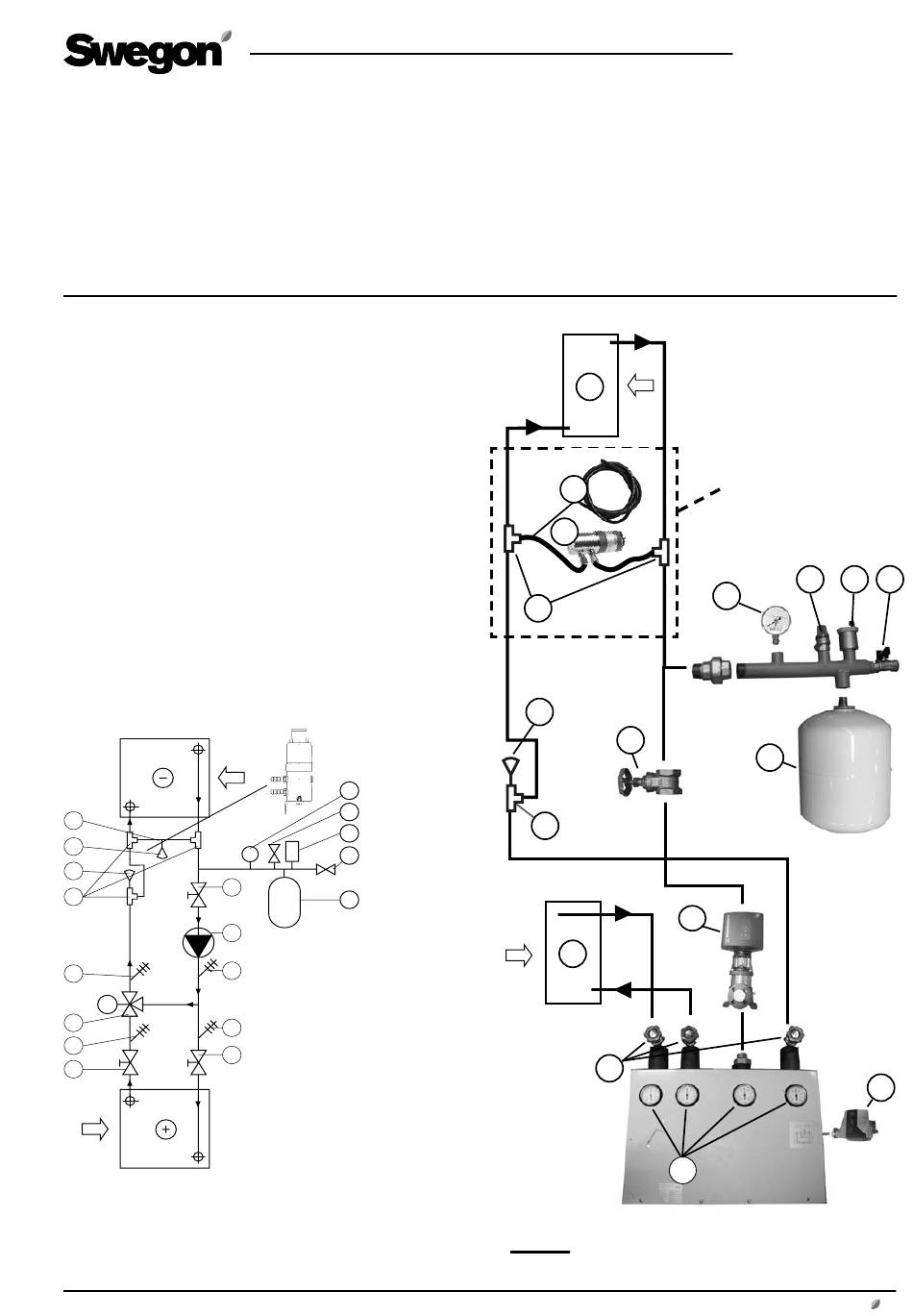

Prinzipskizze
13
P1 P2
12
11
6
10
7
8
8
M
9
8
8
6
6
Änderungen vorbehalten.
P2
1
P1
2
3
4
5
1 Manometer
2 Sicherheitsventil
3 Entlüftungsventil
4 Befüllungsventil
5 Ausdehnungsgefäß
6 Absperrventil
7 Pumpe
8 Thermometer
9 Steuerventil mit Stellantrieb
10 T-Stück (3 St., nicht Swegon)
11 Temperaturfühler
(SILVER C: nicht Swegon)
12 Differenzialdrucksensor
(SILVER C: nicht verwendet)
13 Druckschlauch
-
13
P1
12
P2
10
13
P1 P2
12
11
11
6
10
6
7
8
8
10
M
9
8
8
6
6
+
6
Rohranschluss, nicht Swegon
DE.TBXZ642.240601
Nicht SILVER C
2 3
1
1
2
3
4
5
5
7
8
