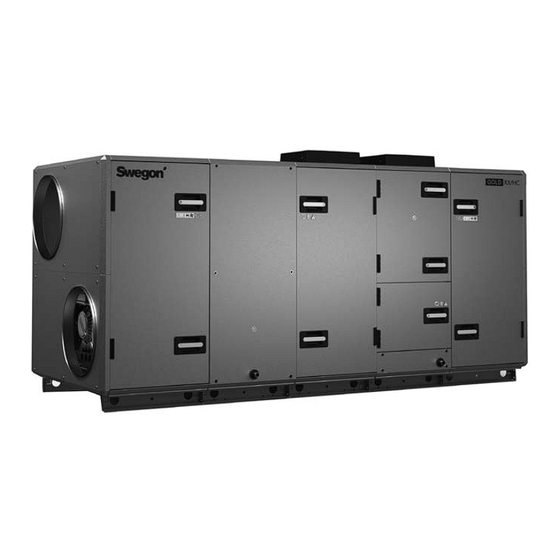

Swegon GOLD RX/HC Installations- Und Wartungsanleitung
Reversible wärmepumpe
Vorschau ausblenden
Andere Handbücher für GOLD RX/HC:
- Installations- und wartungsanleitung (24 Seiten)
Verwandte Anleitungen für Swegon GOLD RX/HC
Inhaltszusammenfassung für Swegon GOLD RX/HC

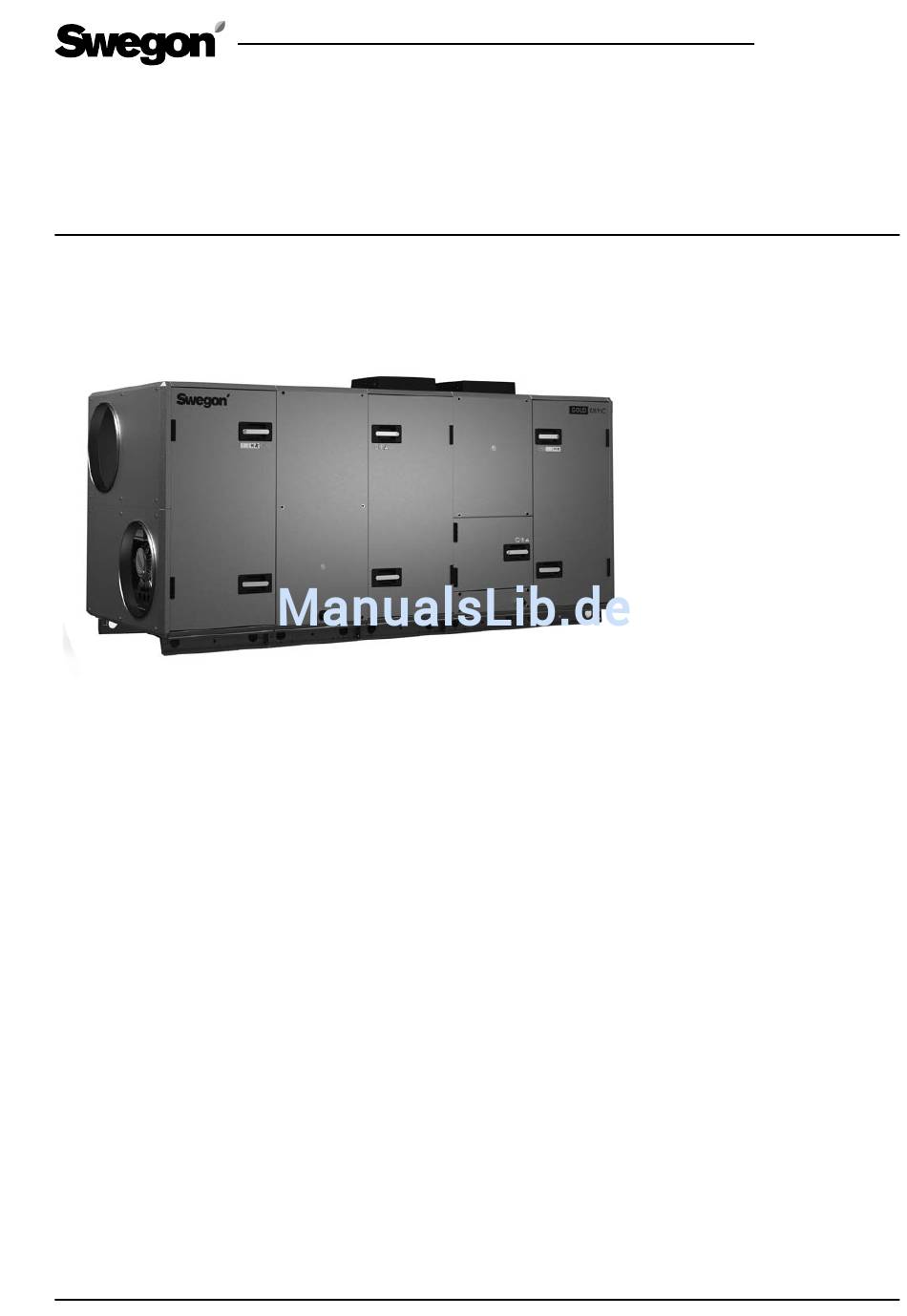

- Seite 1 DE.RXHCF.180425 Reversible Wärmepumpe GOLD RX/HC Installations- und Wartungsanleitung Größe 011-060 GOLD RX/HC Die Ursprungssprache des Dokuments ist Schwedisch.
-
Seite 2: Inhaltsverzeichnis
8. Fehler- und Lecksuche ......14 8.1 Fehlersuchdiagramm ...........14 8.2 Lecksuche ............14 9. Abmessungen ........15 10. Technische Daten ......... 18 11. Elektroschema ........18 12. Konformitätserklärung ....... 19 12.1 Größe 011-020 ..........19 12.1 Größe 025-080 ..........20 www.swegon.com Änderungen vorbehalten. -
Seite 3: Sicherheitshinweise
Der Sicherheitsschalter darf nicht zum Starten oder Stop- pen der reversiblen Wärmepumpe verwendet werden. Sonstige Eingriffe an der Maschine dürfen nur von War- tungspersonal vorgenommen werden, das von Swegon Vergewissern Sie sich, dass RX/HC durch Stoppen des ausgebildet wurde. Lüftungsgeräts oder durch vorübergehendes Abschalten von RX/HC über das Handterminal ausgeschaltet ist, siehe... -
Seite 4: Übersicht
Qualitätsmanagementsystem ISO 9001 und Aluminiumlamellen mit Profil. und Umweltmanagementsystem ISO 14001 RX/HC wird vor der Auslieferung im Probebetrieb getes- Swegon arbeitet mit nach ISO 9001 zertifizierten Quali- tet. tätsmanagementsystemen und nach ISO 14001 zertifizer- ten Umweltmanagementsystemen. RX/HC ist in 6 physischen Größen passend für GOLD Grö- ße 011-080 erhältlich. -
Seite 5: Funktionsprinzip
Behälter, Flüssigkeit Kondensor (Fortluft) (Verdampfer bei Heizbetrieb) Sicherheitsventil Verdampfer (Zuluft) LP, Serviceanschluss in RX-Teil (Kondensor bei Heizbetrieb) HP, Serviceanschluss in RX-Teil Elektronisches Expansionsventil Flüssigkeit, Serviceanschluss in RX-Teil Absperrventil Zur Beschreibung der Steuerfunktionalität, siehe Funktionsleitfaden reversible Wärmepumpe RX/HC. www.swegon.com Änderungen vorbehalten. -
Seite 6: Größe 035-080
Behälter, Flüssigkeit Kondensor (Fortluft) (Verdampfer bei Heizbetrieb) Sicherheitsventil Verdampfer (Zuluft) LP, Serviceanschluss im RX-Teil (Kondensor bei Heizbetrieb) HP, Serviceanschluss im RX-Teil Elektronisches Expansionsventil Flüssigkeit, Serviceanschluss im RX-Teil Absperrventil Magnetventil Zur Beschreibung der Steuerfunktionalität, siehe Funktionsleitfaden reversible Wärmepumpe RX/HC. www.swegon.com Änderungen vorbehalten. -
Seite 7: Größe 040-080
Behälter, Flüssigkeit Kondensor (Fortluft) (Verdampfer bei Heizbetrieb) Sicherheitsventil Verdampfer (Zuluft) LP, Serviceanschluss im RX-Teil (Kondensor bei Heizbetrieb) HP, Serviceanschluss im RX-Teil Elektronisches Expansionsventil Flüssigkeit, Serviceanschluss im RX-Teil Absperrventil Magnetventil Zur Beschreibung der Steuerfunktionalität, siehe Funktionsleitfaden reversible Wärmepumpe RX/HC. www.swegon.com Änderungen vorbehalten. -
Seite 8: Installation
Siehe Installationsanleitung für das GOLD-Gerät. 3.2 Aufstellen Siehe Installationsanleitung für das GOLD-Gerät. 3.3 Installationsprinzip GOLD RX/HC 011-080 Rechtsausführung GOLD RX/HC Zuluftventilator, rechts unten GOLD RX/HC Zuluftventilator, rechts oben Linksausführung GOLD RX/HC Zuluftventilator, links oben Anschlusshaube, nur Größe 011-020. Elektrischer Lufterhitzer zur Enteisung (Zubehör). -
Seite 9: Zerlegung/Montage Von Gerätesektionen
Die Skizze zeigt RX/HC von der Rückseite in einem Gerät mit Zuluftventilator auf unterer Ebene. Bei einem Zuluftventilator auf oberer Ebene befindet sich das Kältemittelrohr an der Unterseite der obere Ebene. Außensektion RX/ Mittelsektion RX/ Außensektion RX/ Obere Ebene Untere Ebene Kältemittelrohr Rohrdurchführungen Verbindungsrohr Rohrdurchführungen Kältemittelrohr www.swegon.com Änderungen vorbehalten. -
Seite 10: Stromanschluss
Das Stromversorgungskabel wird an den Sicherheitsschal- ter angeschlossen, siehe Skizze. 5-poliges Kabel, 400 V. Siehe auch Abschnitt 10 Techni- sche Daten. Mögliche Positionen der Anschlusshaube RX/HC Demontieren Sie die Anschluss- haube von RX/HC Die Stromversorgung wird an den Sicherheitsschalter angeschlossen. www.swegon.com Änderungen vorbehalten. - Seite 11 Das Stromversorgungskabel wird an den Block des Sicher- heitsschalters angeschlossen. Die Anschlussklemme für Erde befindet sich in unmittelbarer Nähe des Sicherheits- schalters. 5-poliges Kabel, 400 V. Siehe auch Abschnitt 10 Techni- sche Daten. Hier erfolgt der Stromanschluss Werkseitig mon- tiert Kabel www.swegon.com Änderungen vorbehalten.
-
Seite 12: Inbetriebnahme/Kalibrierung
Das Fortluftregister ist modifiziert oder deformiert. Das Fortluftregister weist einen Oberflächenbelag auf, der als so geringfügig erachtet wird, dass keine weiteren Maßnahmen notwendig sind. Vermutete Fehlkalibrierung. Während der Kalibrierung muss das Register trocken und der Luftstrom unbeeinflusst sein. www.swegon.com Änderungen vorbehalten. -
Seite 13: Wartung
Ist gemäß F-Gas-Verordnung EU/517/2014 und den damit den Service von Swegon. verbundenen lokalen Gesetzen durchzuführen. 7.4 Service Nur durch Swegon ausgebildetes Servicepersonal darf Warnung Eingriffe an der Maschine vornehmen. Gelangt das Kältemittel mit Feuer in Berührung oder wird anderweitig erhitzt, können sich giftige Gase bilden. -
Seite 14: Fehler- Und Lecksuche
Leistung oder beim Normalbetrieb müssen nicht auf Kälte- mittelmangel hinweisen. Einen Servicetechniker rufen, wenn starke Blasen im Schauglas sichtbar sind und die Anlage eine deutlich redu- zierte Leistung zeigt, HINWEIS! Eingriffe in das Kältemittelsystem dürfen nur von geprüften und zugelassenen Unternehmen vorge- nommen werden. www.swegon.com Änderungen vorbehalten. -
Seite 15: Abmessungen
* Bei Kanalzubehör im isolierten Gehäuse wird das Gerät ohne Anschlussteil geliefert. Das Gerät ist ebenfalls mit einem Full-face-Anschlussteil (Zubehör) lieferbar. Größe Gewicht, kg 934-1062 757,5 1400 1695 1000 1551 1154 3210 757,5 1400 1695 1000 1551 1154 3210 964-1112 www.swegon.com Änderungen vorbehalten. - Seite 16 * Bei Kanalzubehör im isolierten Gehäuse wird das Gerät ohne Anschlussteil geliefert. Das Gerät ist ebenfalls mit einem Full-face-Anschlussteil (Zubehör) lieferbar. Größe Gewicht, kg 1038,5 1990 1695 1400 2159 1744 3772 1954-2184 1038,5 1990 1695 1400 2159 1744 3772 2030-2234 www.swegon.com Änderungen vorbehalten.
- Seite 17 * Bei Kanalzubehör im isolierten Gehäuse wird das Gerät ohne Anschlussteil geliefert. Das Gerät ist ebenfalls mit einem Full-face-Anschlussteil (Zubehör) lieferbar. Größe Gewicht, kg 2284-2542 1038,5 2318 1815 1600 2288 3892 1038,5 2318 1815 1600 2288 3892 2496-2754 www.swegon.com Änderungen vorbehalten.
-
Seite 18: Technische Daten
Bei einer Außentemperatur von -20°C, 95% Luftfeuchtigkeit, einer Ablufttemperatur von 22°C und einer Zulufttemperatur von 20°C. Heizleistung: Rotierender Wärmetauscher/Register HC. Abbildung folgt. Dimensionierung Für die Ermittlung der korrekten Größe kann das Auswahl- programm AHU Design verwendet werden. 11. ELEKTROSCHEMA Für den Schaltplan, siehe separates Dokument. www.swegon.com Änderungen vorbehalten. -
Seite 19: Konformitätserklärung
12.1 Größe 011-020 EU-KONFORMITÄTSERKLÄRUNG FÜR DIE MASCHINE Original Richtlinie 2006/42/EG, Anhang II 1A Hersteller (und gegebenenfalls dessen bevollmächtigter Vertreter): Unternehmen: Swegon Operations AB Adresse: Box 300, SE-53523 Kvänum, Schweden Versichert, dass: Maschinentyp: Lüftungsgeräte Maschinennr.: GOLD 011/012, 014/020 F RX/HC und Zubehör für die jeweilige Größe, für die diese Richtlinie gilt... -
Seite 20: Größe 025-080
12.1 Größe 025-080 EU-KONFORMITÄTSERKLÄRUNG FÜR DIE MASCHINE Original Richtlinie 2006/42/EG, Anhang II 1A Hersteller (und gegebenenfalls dessen bevollmächtigter Vertreter): Unternehmen: Swegon Operations AB Adresse: Box 300, SE-53523 Kvänum, Schweden Versichert, dass: Maschinentyp: Lüftungsgeräte Maschinennr.: GOLD 025/030, 035/040, 050/060, 070/080 F RX/HC und Zubehör für die jeweilige Größe, für die diese Richtlinie gilt...
