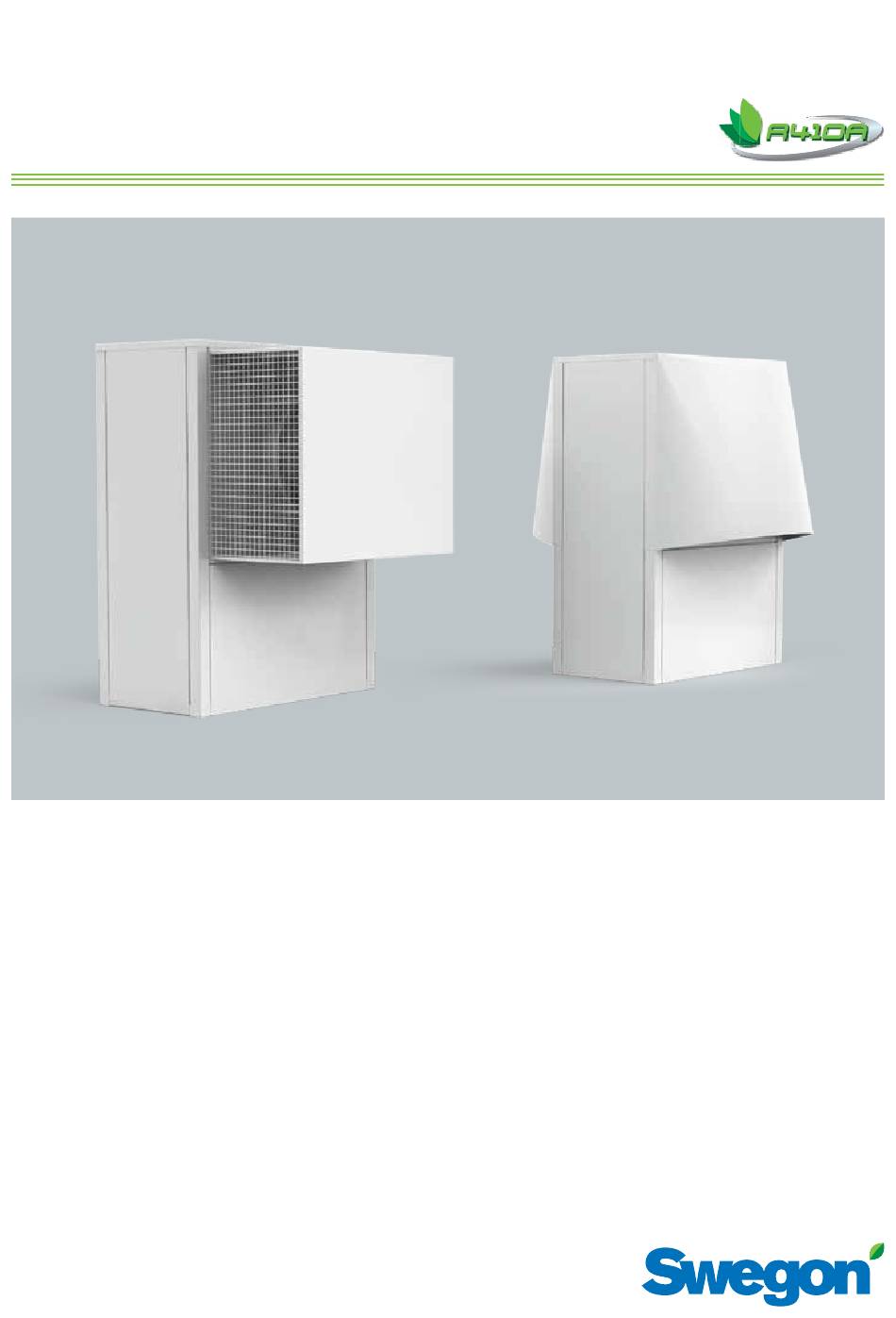

Luft-Wasser-Wärmepumpe mit DC-Inverter, 10÷21 kW
Allgemeine Informationen
Die Standardausführung ist in 2 Größen erhältlich:
Nennkühlleistung
Nennheizleistung
Indigo führt zum ersten Mal den invertergesteuerten
Verdichter Brushless DC ein. Die Invertertechnologie erlaubt
das Modulieren der von der Einheit abgegebenen Leistung
in Abhängigkeit von den Anforderungen der Anlage. Der
Einsatz des Inverters erlaubt eine signifikante Verbesserung
der Effizienzwerte: COP und EER, wenn mit den Werten der
Einheit ON/OFF verglichen.
Der Verfolgungsalgorithmus (Abgabe der Heiz- oder
Kühlleistung der Einheit) wurde von Blue Box entwickelt
und getestet, um die Effizienzwerte weiter zu verbessern.
(A35;W7): 10÷18 kW
(A7;W45): 11÷21 kW
Stärken
►
Von einem DC-Inverter gesteuerter Verdichter
►
Steueralgorithmus der Leistung Eigentümer
►
Erweiterte Betriebsgrenzen
►
Superschallgedämpfte Einheit
►
Installation sowohl in Innen- als Außenbereichen
