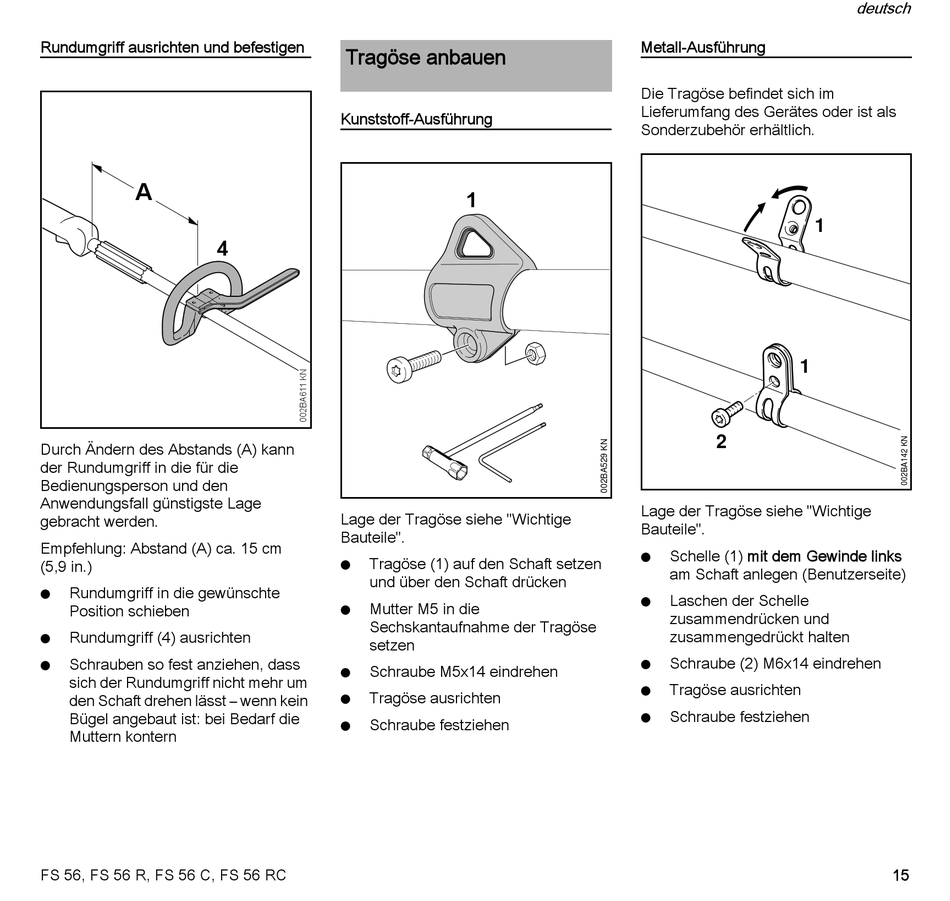

Rundumgriff ausrichten und befestigen
A
4
Durch Ändern des Abstands (A) kann
der Rundumgriff in die für die
Bedienungsperson und den
Anwendungsfall günstigste Lage
gebracht werden.
Empfehlung: Abstand (A) ca. 15 cm
(5,9 in.)
Rundumgriff in die gewünschte
N
Position schieben
Rundumgriff (4) ausrichten
N
Schrauben so fest anziehen, dass
N
sich der Rundumgriff nicht mehr um
den Schaft drehen lässt – wenn kein
Bügel angebaut ist: bei Bedarf die
Muttern kontern
FS 56, FS 56 R, FS 56 C, FS 56 RC
Tragöse anbauen
Kunststoff-Ausführung
1
Lage der Tragöse siehe "Wichtige
Bauteile".
Tragöse (1) auf den Schaft setzen
N
und über den Schaft drücken
Mutter M5 in die
N
Sechskantaufnahme der Tragöse
setzen
Schraube M5x14 eindrehen
N
Tragöse ausrichten
N
Schraube festziehen
N
Metall-Ausführung
Die Tragöse befindet sich im
Lieferumfang des Gerätes oder ist als
Sonderzubehör erhältlich.
1
1
2
Lage der Tragöse siehe "Wichtige
Bauteile".
Schelle (1) mit dem Gewinde links
N
am Schaft anlegen (Benutzerseite)
Laschen der Schelle
N
zusammendrücken und
zusammengedrückt halten
Schraube (2) M6x14 eindrehen
N
Tragöse ausrichten
N
Schraube festziehen
N
deutsch
15
