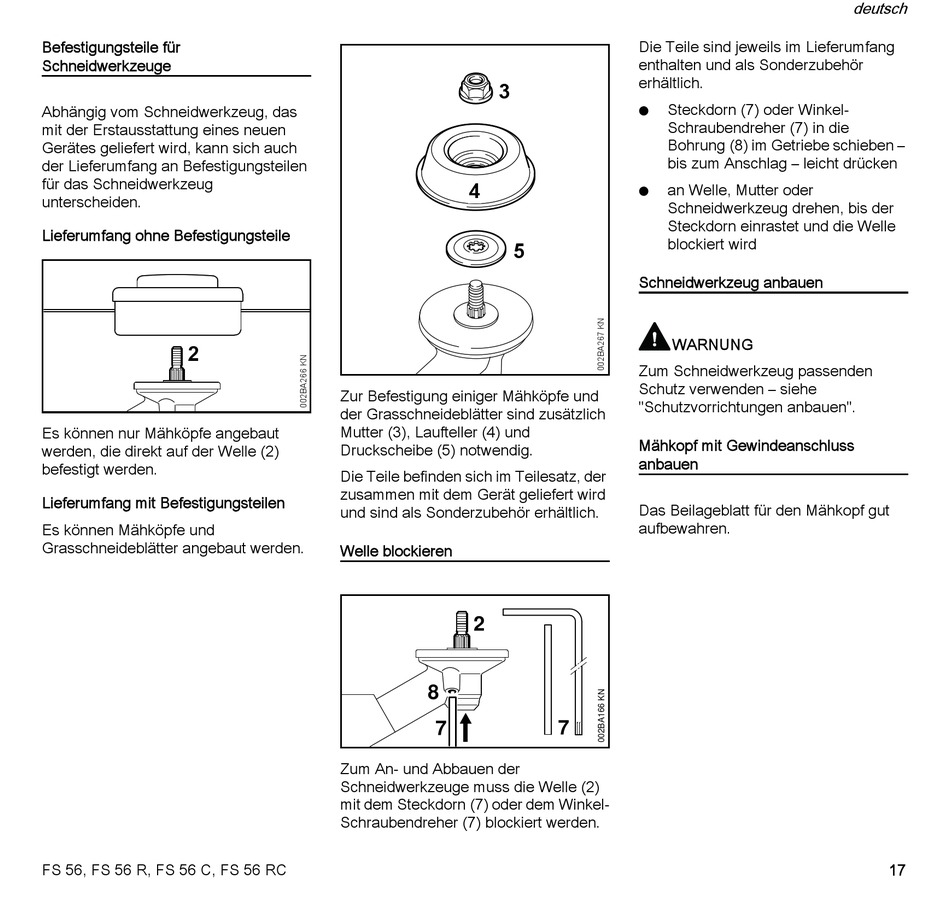

Befestigungsteile für
Schneidwerkzeuge
Abhängig vom Schneidwerkzeug, das
mit der Erstausstattung eines neuen
Gerätes geliefert wird, kann sich auch
der Lieferumfang an Befestigungsteilen
für das Schneidwerkzeug
unterscheiden.
Lieferumfang ohne Befestigungsteile
2
Es können nur Mähköpfe angebaut
werden, die direkt auf der Welle (2)
befestigt werden.
Lieferumfang mit Befestigungsteilen
Es können Mähköpfe und
Grasschneideblätter angebaut werden.
FS 56, FS 56 R, FS 56 C, FS 56 RC
3
4
5
Zur Befestigung einiger Mähköpfe und
der Grasschneideblätter sind zusätzlich
Mutter (3), Laufteller (4) und
Druckscheibe (5) notwendig.
Die Teile befinden sich im Teilesatz, der
zusammen mit dem Gerät geliefert wird
und sind als Sonderzubehör erhältlich.
Welle blockieren
2
8
7
Zum An- und Abbauen der
Schneidwerkzeuge muss die Welle (2)
mit dem Steckdorn (7) oder dem Winkel-
Schraubendreher (7) blockiert werden.
Die Teile sind jeweils im Lieferumfang
enthalten und als Sonderzubehör
erhältlich.
Steckdorn (7) oder Winkel-
N
Schraubendreher (7) in die
Bohrung (8) im Getriebe schieben –
bis zum Anschlag – leicht drücken
an Welle, Mutter oder
N
Schneidwerkzeug drehen, bis der
Steckdorn einrastet und die Welle
blockiert wird
Schneidwerkzeug anbauen
WARNUNG
Zum Schneidwerkzeug passenden
Schutz verwenden – siehe
"Schutzvorrichtungen anbauen".
Mähkopf mit Gewindeanschluss
anbauen
Das Beilageblatt für den Mähkopf gut
aufbewahren.
7
