Installationsabstände
C 750
Brennbare Decke
459
Für brennbare
250
Baubestandteile
zugelassener
Bereich
278
400
631
* Wenn der Kaminofen auf einem Brandschutzbereich z.B. aus Glas (Zubehör) aufgestellt wird, ändert sich die Höhe vom Boden um die Stärke des Brandschutzbereichs. Dies gilt ebenfalls für frei liegende
Brandschutzbereiche aus Glas (Zubehör).
** Um Verfärbungen an gestrichenen nicht brennbaren Wänden zu vermeiden, empfehlen wir denselben seitlichen Abstand wie zu einer brennbaren Wand.
Brennbare Wand
Brennbare Wand
372
Ø150
176
38
178
Zuluftstutzen Ø67
Feuerfeste Wand aus
Ziegel oder Beton
Feuerfeste Wand aus
Ziegel oder Beton
200**
431

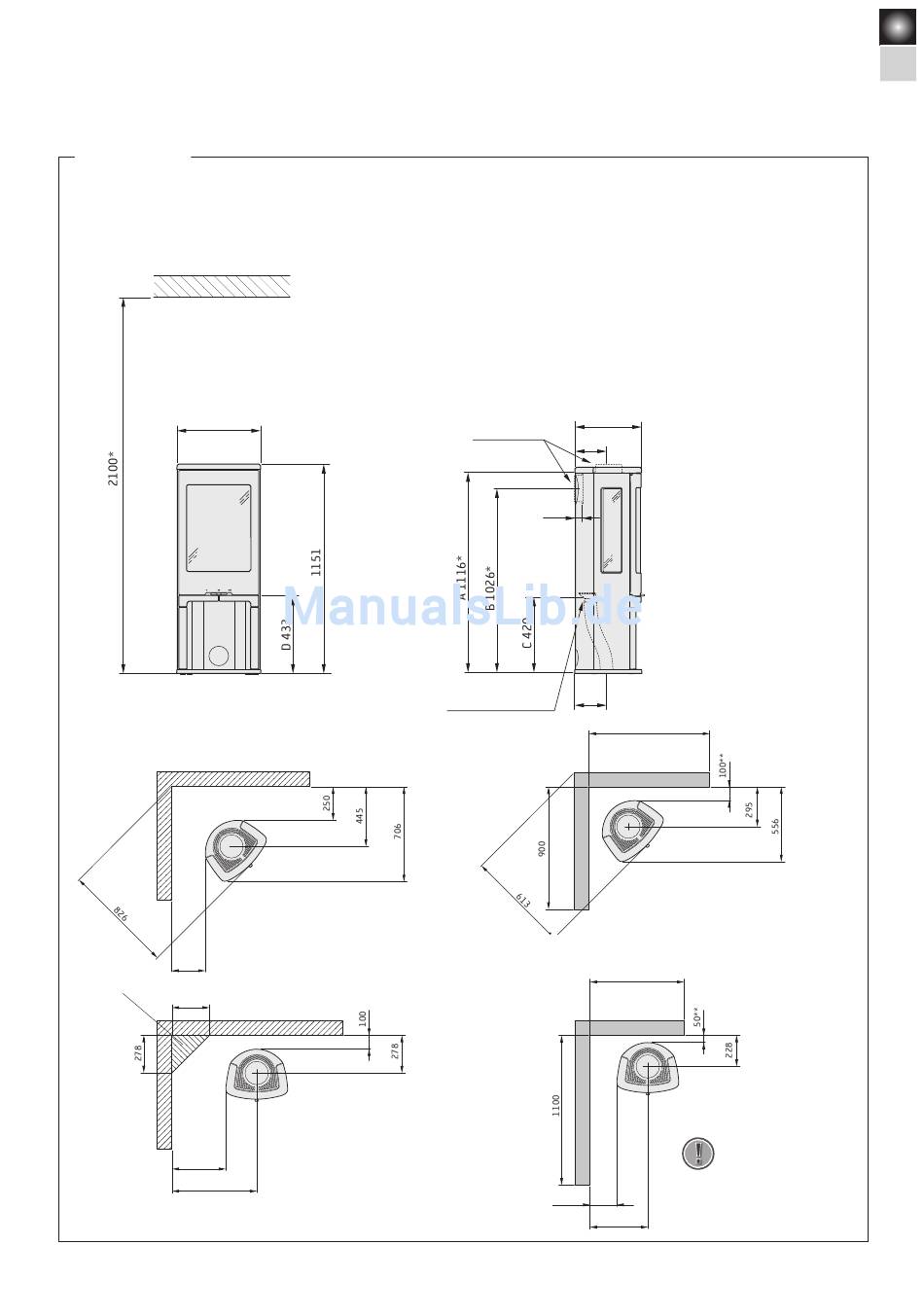

INSTALLATIONSABSTÄNDE
Der Mindestabstand zwischen
Kaminofenöffnung und einem
brennbaren Gebäudeteil oder
Einrichtungsgegenständen
beträgt 1 m.
Die Maßskizzen enthalten nur
die minimal zulässigen Installati-
onsabstände für den Kaminofen.
Beim Anschluss an einen Stahl-
schornstein sind ebenfalls die
Anforderungen zum Sicherheits-
abstand für den Schornstein zu
beachten. Der Sicherheitsabstand
zwischen einem unisolierten
Schornsteinrohr und einem
brennbaren Gebäudeteil muss
mindestens 300 mm betragen.
A = Höhe vom Boden bis zum
Schornsteinanschluss an der
Oberseite
B = Höhe vom Boden bis zur Mitte
des Schornsteinanschlusses an
der Rückseite
C = Höhe vom Boden bis zum
Zuluftanschlussstück
D = Höhe vom Boden bis zur
Unterkante der Tür
900
700
Ein freiliegender
Brandschutzbereich aus
!
Glas (Zubehör) setzt
die Anschlusshöhe am
Schornstein um 6 mm
herauf.
