Kapitel 16: Wartung

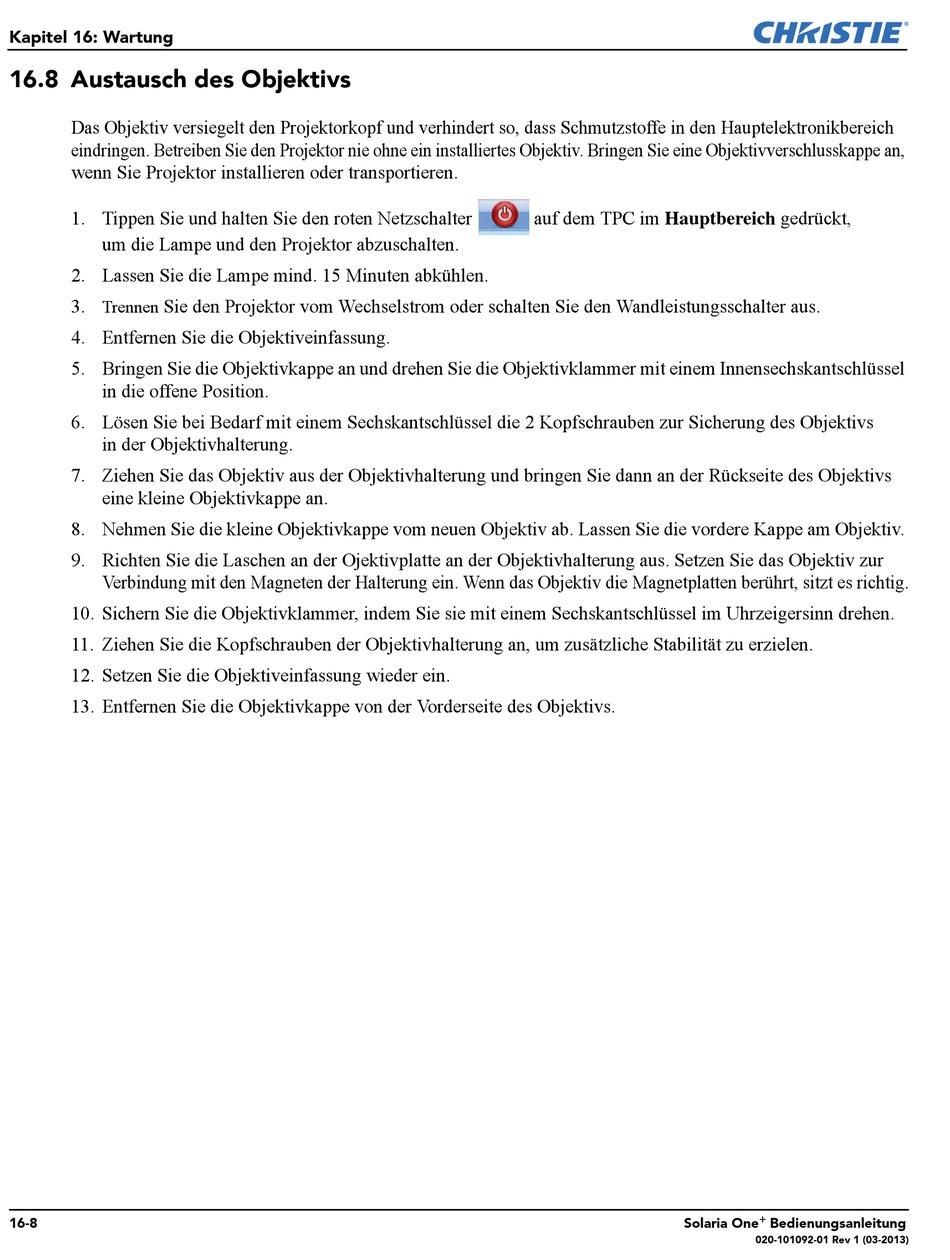

16.8 Austausch des Objektivs
Das Objektiv versiegelt den Projektorkopf und verhindert so, dass Schmutzstoffe in den Hauptelektronikbereich
eindringen. Betreiben Sie den Projektor nie ohne ein installiertes Objektiv. Bringen Sie eine Objektivverschlusskappe an,
wenn Sie Projektor installieren oder transportieren.
1. Tippen Sie und halten Sie den roten Netzschalter
um die Lampe und den Projektor abzuschalten.
2. Lassen Sie die Lampe mind. 15 Minuten abkühlen.
3.
Sie den Projektor vom Wechselstrom oder schalten Sie den Wandleistungsschalter aus.
Trennen
4. Entfernen Sie die Objektiveinfassung.
5. Bringen Sie die Objektivkappe an und drehen Sie die Objektivklammer mit einem Innensechskantschlüssel
in die offene Position.
6. Lösen Sie bei Bedarf mit einem Sechskantschlüssel die 2 Kopfschrauben zur Sicherung des Objektivs
in der Objektivhalterung.
7. Ziehen Sie das Objektiv aus der Objektivhalterung und bringen Sie dann an der Rückseite des Objektivs
eine kleine Objektivkappe an.
8. Nehmen Sie die kleine Objektivkappe vom neuen Objektiv ab. Lassen Sie die vordere Kappe am Objektiv.
9. Richten Sie die Laschen an der Ojektivplatte an der Objektivhalterung aus. Setzen Sie das Objektiv zur
Verbindung mit den Magneten der Halterung ein. Wenn das Objektiv die Magnetplatten berührt, sitzt es richtig.
10. Sichern Sie die Objektivklammer, indem Sie sie mit einem Sechskantschlüssel im Uhrzeigersinn drehen.
11. Ziehen Sie die Kopfschrauben der Objektivhalterung an, um zusätzliche Stabilität zu erzielen.
12. Setzen Sie die Objektiveinfassung wieder ein.
13. Entfernen Sie die Objektivkappe von der Vorderseite des Objektivs.
16-8
auf dem TPC im Hauptbereich gedrückt,
Solaria One
+
Bedienungsanleitung
020-101092-01 Rev 1 (03-2013)
