R24
Montage

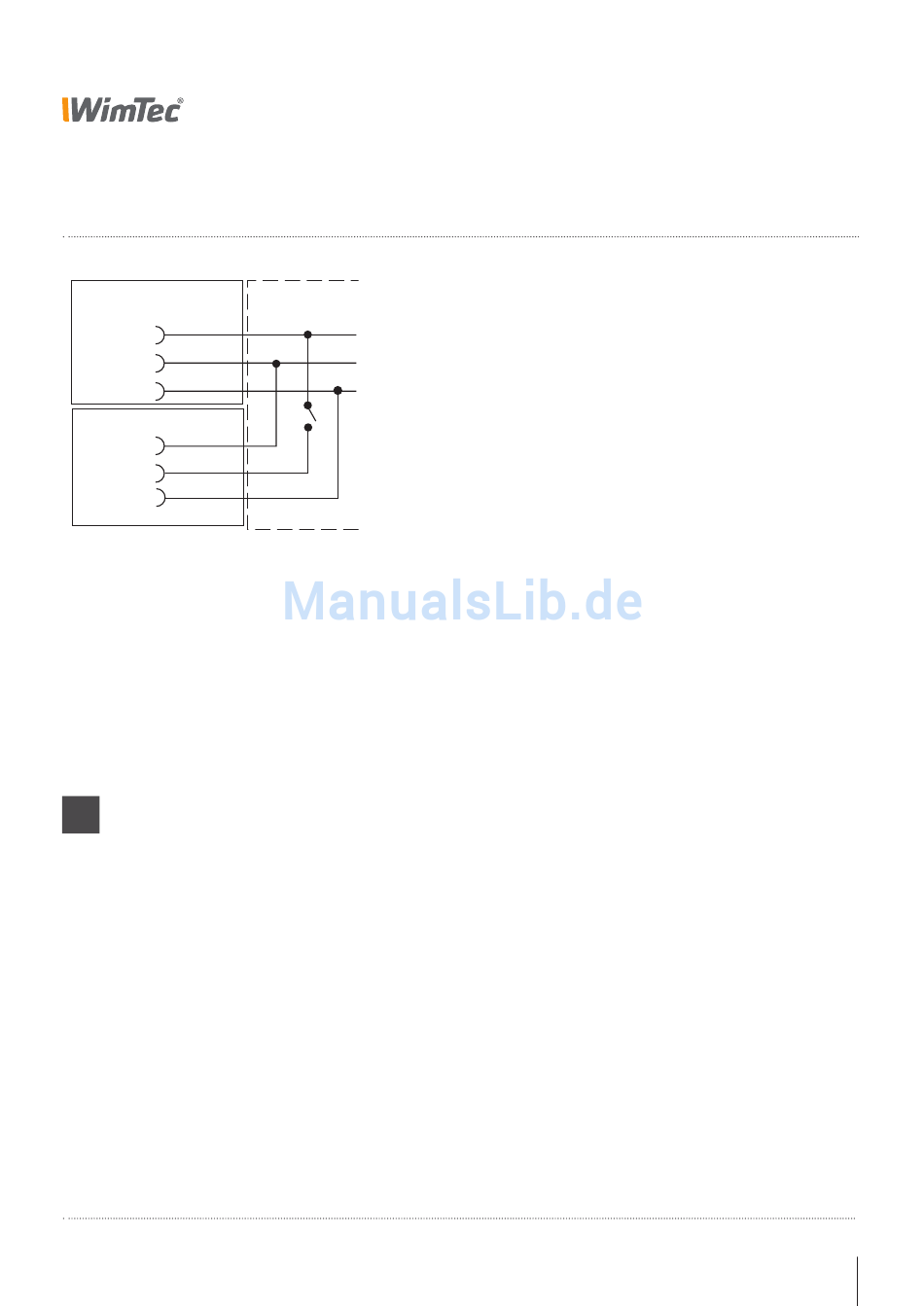

Netz
braun
L
230 V
blau
N
50 Hz
gelb/grün
PE
Magnetventil
blau
L
230 V
braun
N
50 Hz
gelb/grün
PE
An der vom Sensor gegenüberliegenden Wand ist der Reflektor zu montieren.
Mit Hilfe der Kontroll-LED in der Sensorabdeckung kann festgestellt werden, ob das Infrarotlicht
korrekt reflektiert wird. Die Kontroll-LED erlischt, sobald das ausgesendete Infrarotlicht vom Sensor
erfasst wird. Dadurch kann die Position des Reflektors bestimmt werden.
Mit dem Drehregler kann die Spülzeit stufenlos von 1 Sekunde (rechter Anschlag) bis 10 Sekunden
(linker Anschlag) eingestellt werden.
ACHTUNG beim Funktionstest beachten:
!
Die Steuerung löst in den ersten 30 sek. nach Inbetriebnahme keine Spülung aus.
Zuerst Ventilgarnitur anschließen, danach Netz-
Mains
anschluss herstellen (muss von einem konzession-
ierten Fachmann durchgeführt werden).
230 V
50 Hz
Magnetic valve
230 V
50 Hz
R24
Berührungsloe Urinalsteuerung
brown
L
blue
N
yellow/green
PE
brown
L
blue
N
yellow/green
PE
