R24

Montage

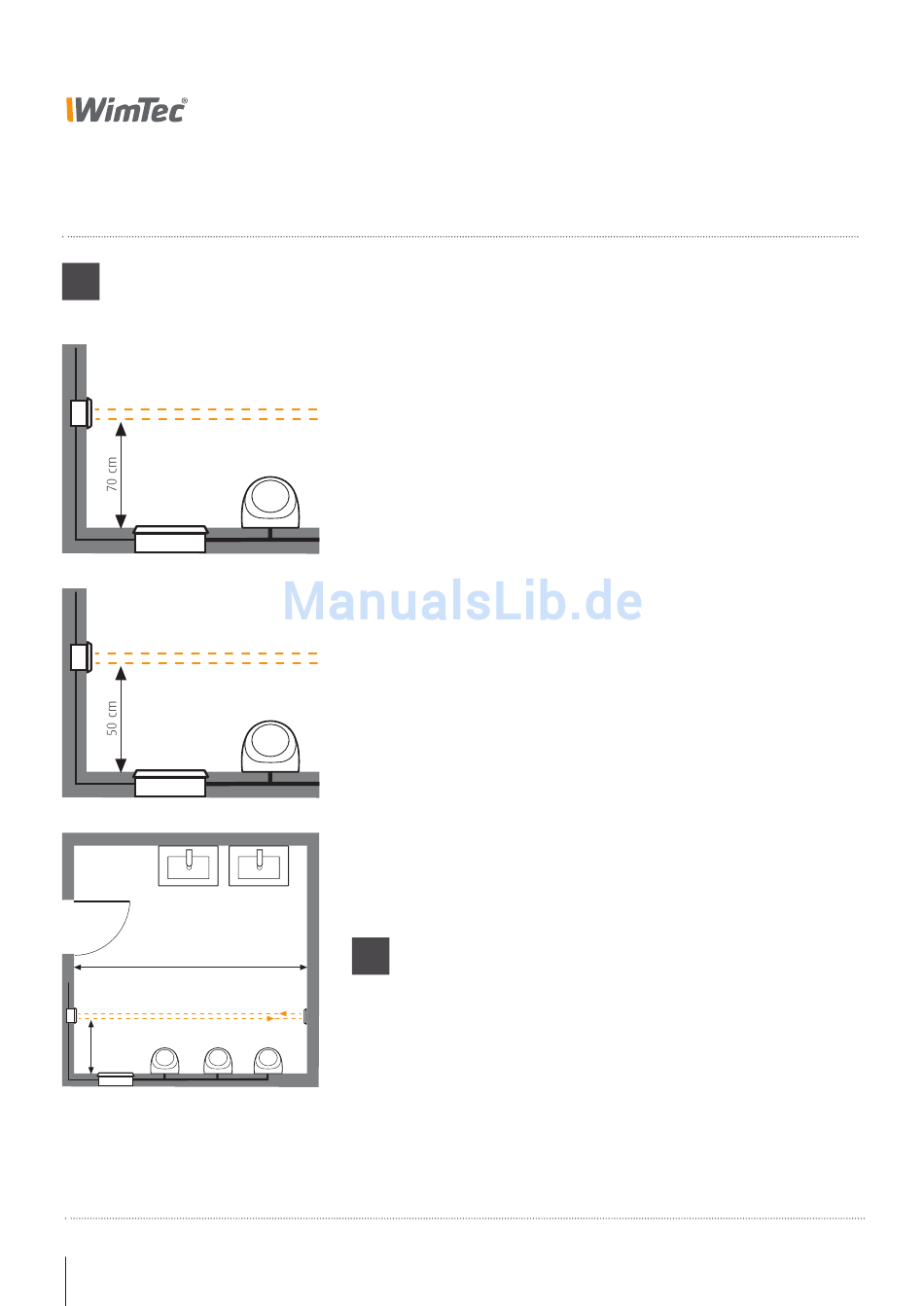

Den Unterputzkasten in ca. 60 cm Höhe, 50 bzw. 70 cm vor der Urinalwand
!
so einpassen, dass die Vorderkante putzeben ist.
R24
AS 3/4"
R24
AS 3/4"
200 - 600 cm
R24
4 Berührungsloe Urinalsteuerung
Vor- und Nachspülung:
Um eine Vor- und Nachspülung der Urinale auszulösen,
muss der WimTec R24 Sensor ca. 70 cm vor der Urinalwand
montiert werden.
Dadurch wir die Sensorlinie beim Herantreten (Vorspülung)
und beim Wegtreten (Nachspülung) durchschritten und es
wird jeweils eine Spülung ausgelöst.
Nachspülung:
Um nur eine Nachspülung der Urinale auszulösen, muss
der WimTec R24 Sensor ca. 50 cm vor der Urinalwand
montiert werden.
Dadurch wir die Sensorlinie beim Herantreten unterbrochen
und beim Wegtreten wird eine Spülung ausgelöst.
Die Distanz zur gegenüberliegenden Wand (Reflektor)
ist am Einstellregler (linker Anschlag 2 m, rechter 6 m)
einstellbar.
Im Montagebereich des WimTec R24 ist auf norm-
!
gerechte Verfliesung und Verfugung zu achten!
