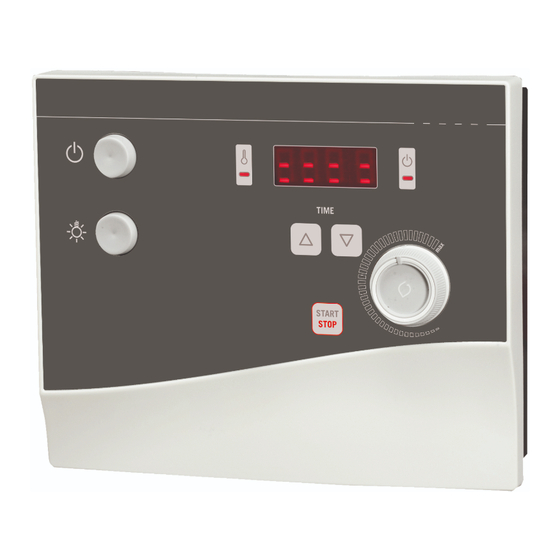

Harvia sentiotec K4-Next Montage- Und Gebrauchsanweisungen
Harvia sentiotec K4-Next Montage- Und Gebrauchsanweisungen

Harvia sentiotec K4-Next Montage- Und Gebrauchsanweisungen

Saunasteuerung;

Werbung

Saunasteuerung
K4 NEXT
K4-9-N
MONTAGE- UND GEBRAUCHSANWEISUNG
Deutsch
DE
Version 03/20
Ident-Nr. 1-039-092

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Harvia sentiotec K4-Next

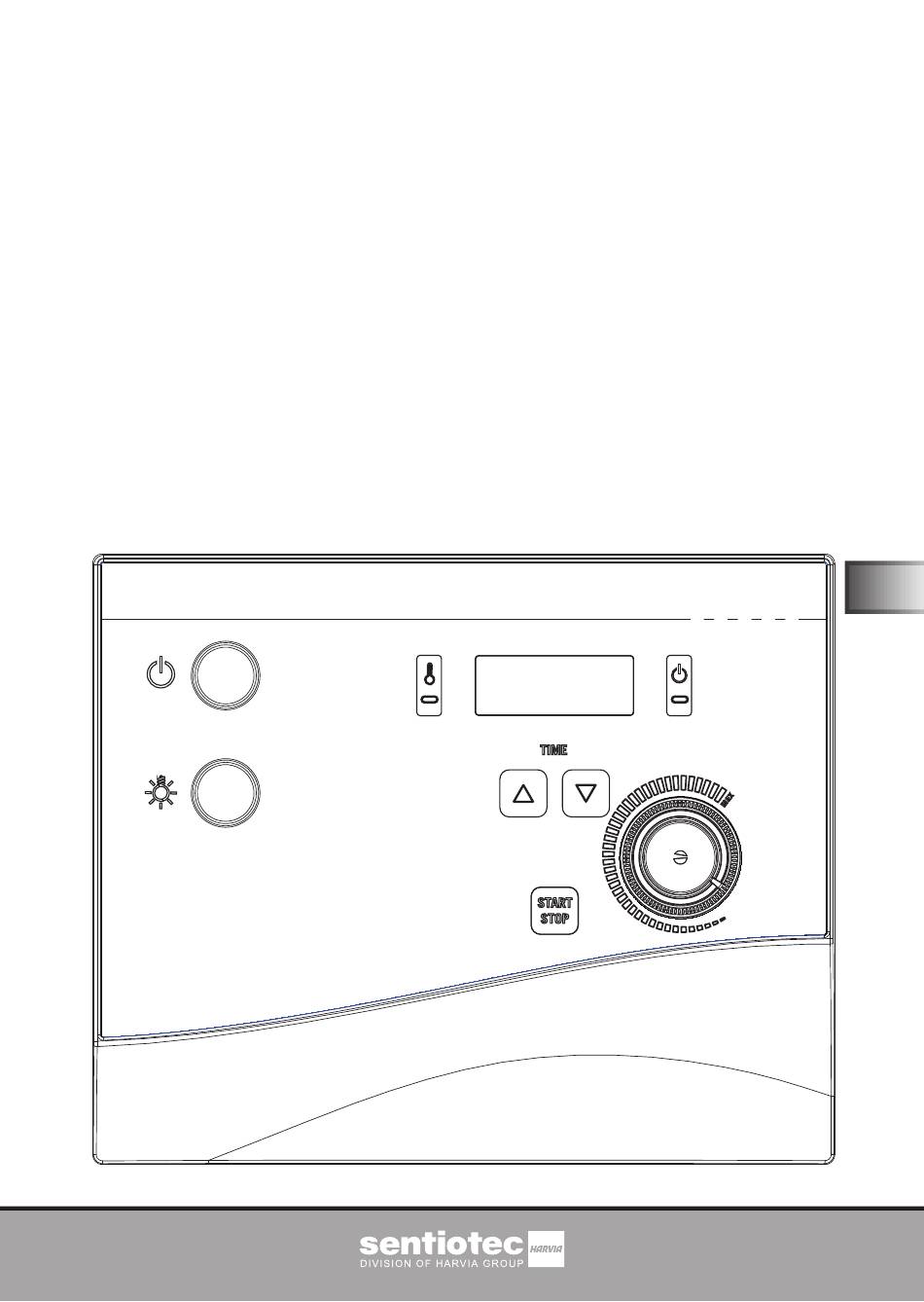

  • Seite 1 Saunasteuerung K4 NEXT K4-9-N MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch Version 03/20 Ident-Nr. 1-039-092...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise für den Monteur 2.3. Sicherheitshinweise für den Anwender 3. Produktbeschreibung 3.1. Lieferumfang 3.2. Optionales Zubehör 3.3. Produktfunktionen 4. Montage und Anschluss 4.1. Saunasteuerung montieren 4.2.
  • Seite 3 10. Reinigung und Wartung 10.1. Reinigung 10.2. Wartung 11. Entsorgung 12. Problemlösung für Anwender 12.1. Heizzeitüberschreitung 12.2. Licht leuchtet nicht 12.3. Meldungen in der Anzeige 13. Technische Daten...
  • Seite 4: Zu Dieser Anleitung

    Montage- und Gebrauchsanweisung S. 4/28 1. Zu dieser Anleitung Lesen Sie diese Montage- und Gebrauchsanweisung gut durch und bewahren Sie sie in der Nähe der Saunasteuerung auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie finden diese Montage- und Gebrauchsanweisung auch im Download- bereich unserer Webseite auf www.sentiotec.com/downloads.
  • Seite 5: Wichtige Hinweise Zu Ihrer Sicherheit

    Montage- und Gebrauchsanweisung S. 5/28 2. Wichtige Hinweise zu Ihrer Sicherheit Die Saunasteuerung K4 NEXT ist nach anerkannten sicherheits- technischen Regeln gebaut. Dennoch können bei der Verwendung Gefahren entstehen. Befolgen Sie deshalb die folgenden Sicher- heitshinweise und die speziellen Warnhinweise in den einzelnen Kapiteln.
  • Seite 6: Sicherheitshinweise Für Den Monteur

    Montage- und Gebrauchsanweisung S. 6/28 2.2. Sicherheitshinweise für den Monteur ● Die Montage darf nur durch eine Elektrofachkraft oder eine ver- gleichsweise qualifizierte Person ausgeführt werden. ● Montage- und Anschlussarbeiten an der Saunasteuerung dürfen nur im spannungsfreien Zustand durchgeführt werden. ●...
  • Seite 7: Sicherheitshinweise Für Den Anwender

    Montage- und Gebrauchsanweisung S. 7/28 2.3. Sicherheitshinweise für den Anwender ● Die Saunasteuerung darf nicht von Kindern unter 8 Jahren ver- wendet werden. ● Die Saunasteuerung darf von Kindern über 8 Jahren, von Perso- nen mit verringerten psychischen, sensorischen oder mentalen Fähigkeiten und von Personen mit Mangel an Erfahrung und Wissen unter folgenden Bedingungen verwendet werden: –...
  • Seite 8: Produktbeschreibung

    Montage- und Gebrauchsanweisung S. 8/28 3. Produktbeschreibung 3.1. Lieferumfang ● Einteilige Saunasteuerung ● Ofenfühler F1 mit integrierter Übertemperatur-Sicherung ● Bankfühler F2 ● Fühlerleitungen ● Montagezubehör 3.2. Optionales Zubehör ● Leistungserweiterung (Artikelnummer: O-S2-18 / O-S2-30) 3.3. Produktfunktionen Die Saunasteuerung K4 NEXT dient zum Steuern und Regeln von Saunaöfen im Temperaturbereich von 40 °C bis 125 °C über dem Ofen.
  • Seite 9: Montage Und Anschluss

    Montageanweisung – nur für Fachpersonal S. 9/28 4. Montage und Anschluss ACHTUNG! Schäden am Gerät Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen. ● Montieren Sie die Saunasteuerung an einem trockenen Ort, an dem eine maximale Luftfeuchte von 95% nicht überschritten wird.
  • Seite 10: Saunasteuerung Montieren

    Montageanweisung – nur für Fachpersonal S. 10/28 4.1. Saunasteuerung montieren Beachten Sie die Abb. 1 (Seite 11). 1. Drücken Sie den Schnappverschluss 6 mit einem Schraubendreher leicht ein und nehmen Sie die Gehäuseabdeckung ab. 2. Drehen Sie eine Kreuzschlitzschraube (20 mm) in ca. 1,70 m Höhe bis zu einem Abstand von 7 mm in die Saunawand ein.
  • Seite 11 Montageanweisung – nur für Fachpersonal S. 11/28 6. Klemmen Sie alle vorhandenen Schutzleiter an der Schutzleiterklemme 5 an. 7. Setzen Sie die Gehäuseabdeckung an den oberen Rand des Gehäuse- unterteils und schwenken Sie die Gehäuseabdeckung nach unten bis sie hörbar einrastet. Abb.
  • Seite 12: Ofenfühler Mit Übertemperatur-Sicherung Montieren

    Montageanweisung – nur für Fachpersonal S. 12/28 4.3. Ofenfühler mit Übertemperatur-Sicherung montieren Beachten Sie die Abb. 2 (Seite 13) und die Abb. 3 (Seite 17). ACHTUNG! Störquellen beeinträchtigen die Signalübertragung ● Verlegen Sie die Ofenfühler-Leitungen getrennt zu anderen Netzleitungen und Steuerleitungen. ●...
  • Seite 13: Bankfühler F2 Montieren

    Montageanweisung – nur für Fachpersonal S. 13/28 Abb. 2 Halbschalen des Ofenfühlers Anschlussplatte Kreuzschlitzschrauben (9 mm) Ofenfühler Ofenfühler-Leitungen Holzschrauben (16 mm) 4.4. Bankfühler F2 montieren Der Bankfühler ist an der Kabinenwand oberhalb der hinteren Sitzbank zu mon- tieren. Dabei ist ein Abstand von zirka 15 cm zur Kabinendecke einzuhalten. Zur Montage des Bankfühlers führen Sie folgende Schritte durch: 1.
  • Seite 14: Tür-Überwachung Montieren (Optional)

    Montageanweisung – nur für Fachpersonal S. 14/28 4.5. Tür-Überwachung montieren (optional) Montieren Sie die Tür-Überwachung nach der Montageanleitung des Produkts oder den Anweisungen des Saunakabinen-Herstellers. 4.6. Prüfungen durchführen Die folgenden Prüfungen müssen von einem zugelassenen Elektroinstallateur durchgeführt werden. WARNUNG! Die folgenden Prüfungen werden bei eingeschalteter Stromversor- gung durchgeführt.
  • Seite 15: Problemlösung Für Den Monteur

    Montageanweisung – nur für Fachpersonal S. 15/28 5. Problemlösung für den Monteur Problem: Anzeige zeigt Fehlermeldung E-F1 Problemlösung: Temperaturfühler überprüfen: a. Trennen Sie die Saunasteuerung allpolig vom Netz. b. Lösen Sie die weißen Ofenfühler-Leitungen von der Klemme F1 an der Saunasteuerung. c.
  • Seite 16 Montageanweisung – nur für Fachpersonal S. 16/28 c. Entfernen Sie die Gehäuseabdeckung und das Bedienfeld. d. Drehen Sie den Drehregler auf maximale Einstellung (Rechtsan- schlag). e. Schließen Sie bei dem senkrechten 10-poligen Verbindungsstecker wie in der untenstehenden Abbildung gezeigt, Pin 1 und Pin 2 mit ei- nem geeigneten Schraubendreher kurz.
  • Seite 17: Anschlussplan

    Montageanweisung – nur für Fachpersonal S. 17/28 6. Anschlussplan Abb. 3 W V U Licht Ofenfühler Bankfühler (R) L1 (S) L2 (T) L3 Heizsystem Verteiler 400V 3N 50Hz~ (max. 9 kW)
  • Seite 18: Bedienelemente

    Gebrauchsanweisung für den Anwender S. 18/28 7. Bedienelemente Abb. 4 Anzeige Kontrollleuchte EIN/AUS Zeittasten PLUS/MINUS Temperaturwähler Start/Stop Taste Lichtschalter EIN/AUS Schalter Kontrollleuchte Ofen heizt 8. Bedeutung der Anzeigen blinkende - Anzeige - Selbsttest der Steuerung dauerhafte Anzeige - Ofen heizt Temperatur in der Saunakabine wird angezeigt (nur mit Bankfühler) Tür der Saunkabine ist offen.
  • Seite 19: Bedienung

    Gebrauchsanweisung für den Anwender S. 19/28 9. Bedienung Beachten Sie die Abb. 4 auf Seite 18. 9.1. Licht einschalten Das Licht in der Saunakabine kann unabhängig vom EIN/AUS-Schalter 7 eingeschaltet und ausgeschaltet werden. Um das Licht einzuschalten bzw. auszuschalten, drücken Sie den Lichtschalter 6. 9.2.
  • Seite 20: Sauna Zeitverzögert Starten (Betrieb Mit Vorwahlzeit)

    Gebrauchsanweisung für den Anwender S. 20/28 9.4. Sauna zeitverzögert starten (Betrieb mit Vorwahlzeit) WARNUNG! Brandgefahr Brennbare Gegenstände, die auf dem heißen Saunaofen liegen, können sich entzünden und Brände verursachen. ● Legen Sie NIEMALS brennbare Gegenstände auf den Saunaofen. ● Stellen Sie sicher, dass KEINE brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie die Vorwahlzeitfunktion aktivieren.
  • Seite 21: Saunasteuerung Ausschalten

    Gebrauchsanweisung für den Anwender S. 21/28 9.6. Saunasteuerung ausschalten Um die Saunasteurung nach dem Saunabad auszuschalten, drücken Sie den EIN/AUS-Schalter 7. ► Die Kontrollleuchten 2 und 8 erlöschen. 9.7. Längere Betriebspausen Wenn Sie die Sauna längere Zeit nicht verwenden, schalten Sie die Hauptsiche- rungen der Saunasteuerung im Sicherungskasten aus.
  • Seite 22 Gebrauchsanweisung für den Anwender S. 22/28 Die Kabinentemperatur liegt über 40 °C. Die Tür-Überwachung dient hier nicht mehr dem Brandschutz, sondern hat eine Energiesparfunktion. Wenn die Kabinentür für weniger als 5 Sekunden geöffnet wird, erfolgt keine Meldung. Die Kabinentür wird für mehr als 5 Sekunden geöffnet: ►...
  • Seite 23: Reinigung Und Wartung

    Gebrauchsanweisung für den Anwender S. 23/28 10. Reinigung und Wartung 10.1. Reinigung ACHTUNG! Schäden am Gerät Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen. ● Tauchen Sie das Gerät NIEMALS in Wasser. ● Übergießen Sie das Gerät nicht mit Wasser. ●...
  • Seite 24: Problemlösung Für Anwender

    Gebrauchsanweisung für den Anwender S. 24/28 12. Problemlösung für Anwender Beachten Sie die Abb. 4 (Seite 18). 12.1. Heizzeitüberschreitung Problem: Der Saunaofen heizt nicht. Ursache: Nach einer Betriebsdauer von 6 Stunden schaltet die Saunasteuerung den Saunaofen aus Sicherheitsgründen automatisch ab (Heizzeit-Begrenzung). Problembehebung: Führen Sie folgende Schritte durch, um die Saunasteuerung wieder in Betrieb zu nehmen: 1.
  • Seite 25: Meldungen In Der Anzeige

    Gebrauchsanweisung für den Anwender S. 25/28 12.3. Meldungen in der Anzeige Fehlermeldungen in der Anzeige 1 Eine Fehlermeldung signalisiert einen elektrischen Defekt der Anlage. Die Sau- nasteuerung ist nicht mehr betriebsbereit. 1. Notieren Sie die Fehlermeldung 2. Schalten Sie die Saunasteuerung aus. 3.
  • Seite 26: Technische Daten

    Montage- und Gebrauchsanweisung S. 26/28 13. Technische Daten Umgebungsbedingungen Lagertemperatur: -25 °C bis +70 °C Umgebungstemperatur: -10 °C bis +40 °C Luftfeuchtigkeit: max. 95% Saunasteuerung Abmessungen: 240 x 220 x 90 mm Schaltspannung / dreiphasig 3N: 400 V Frequenz: 50 Hz Schaltleistung Heizgerät AC 1: 3 x 3 kW Schaltstrom pro Phase / Heizgerät AC 1:...
  • Seite 27 Montage- und Gebrauchsanweisung S. 27/28 Anschlussleitungen Versorgungsleitung: min. 5 x 2,5 mm² Ofenzuleitung: min. 1,5 mm² Fühlerleitungen: min. 0,5 mm² Lichtleitung: min. 1,5 mm² Temperaturbeständigkeit Ofen-, Licht- und Fühlerleitungen min. 150 °C Versorgungsleitung min. 90 °C Vorwahlzeitfunktion Minimale Vorwahlzeit 1 Minuten Maximale Vorwahlzeit 23 Stunden 59 Minuten Zusatz-Leistungsteile...
  • Seite 28 NOTIZEN / NOTES / APPUNTI / NOTITIES / ANTECKNING ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………...
  • Seite 29 GmbH | Division of Harvia Group | Wartenburger Straße 31, A-4840 Vöcklabruck T +43 (0) 7672/22 900-50 | F -80 | info@sentiotec.com | www.sentiotec.com...
