1. HARVIA XENIO COMBI

1.1. General

The purpose of the Harvia Xenio Combi control unit
is to control an electric sauna heater and steamer,
or a Combi heater, which is their combined ver-
sion. The control unit consists of a control panel,
a power unit, a temperature sensor and a humidity
sensor. See figure 1.
The control unit regulates the temperature and
humidity in the sauna room based on information
given by the sensors. The temperature sensor and
the overheat protector are located in the tempera-
ture sensor box and the temperature is sensed by
an NTC thermistor. The overheat protector can be
reset (see chapter 3.5.).
The control unit can be used to preset the start
of the heater and/or steamer (pre-setting time). See
figure 3a.

1.2. Technical Data

Control panel:
Temperature adjustment range: 40–110 °C
•
Humidity adjustment range: 20–95 rH
•
On-time adjustment range: family saunas 1–6 h,
•
public saunas in apartment buildings 1–12 h.
For longer operating times consult the importer/
manufacturer.
Pre-setting time adjustment range: 0–12 h
•
Control of lighting and fan
•
Dimensions: 85 mm x 24 mm x 110 mm
•
Length of data cable: 5 m (10 m extension
•
cables available, max. total length 30 m)
Power unit:
Supply voltage: 400 V 3N~
•
Max. load from control unit to heater 11 kW
•
Lighting control, max. power: 100 W, 230 V 1N~
•
Fan control, max. power: 100 W, 230 V 1N~
•
Dimensions: 272 mm x 70 mm x 193 mm
•
Sensors:
The temperature sensor WX232 is equipped
•
with a resettable overheat protector and a
temperaturesensing NTC thermistor (22 kΩ/
T=25 °C).
The humidity sensor WX325 measures
•
temperature and relative humidity.
Control panel
Bedienfeld
Power unit
Leistungseinheit
Main switch
Hauptschalter

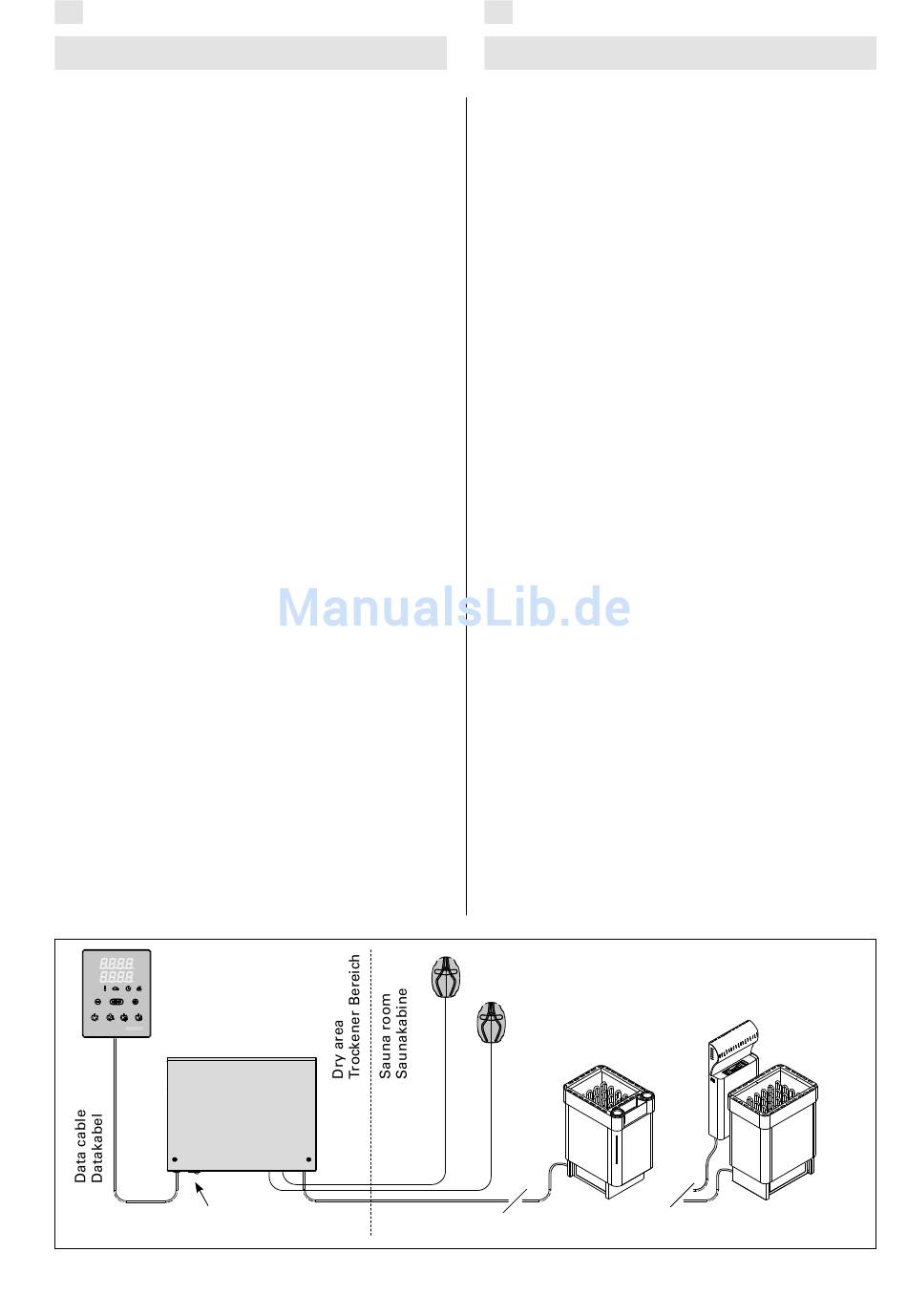

Figure 1. System components
Abbildung 1. Komponenten
DE
1. HARVIA XENIO COMBI

1.1. Allgemeines

Der Zweck des Steuergeräts Harvia Xenio Combi
liegt darin, einen elektrischen Saunaofen nebst Ver-
dampfer oder einen Combi-Ofen zu regeln, der bei-
des in sich kombiniert. Das Steuergerät besteht aus
einem Bedienfeld, einer Leistungseinheit und einem
Temperatur- sowie einem Luftfeuchtigkeitsfühler.
Siehe Abbildung 1.
Das Steuergerät reguliert die Temperatur und die
Luftfeuchtigkeit in der Saunakabine entsprechend
der von den Fühlern gelieferten Daten. Der Tem-
peraturfühler und der Überhitzungsschutz befinden
sich im Gehäuse des Temperaturfühlers. Die Tem-
peratur wird mit einem NTC-Thermistor erfasst, und
der Überhitzungsschutz ist rücksetzbar (siehe Kapi-
tel 3.5.).
Mit dem Steuergerät lässt sich der Start des Ofens
und/oder Verdampfers voreinstellen (Vorwahlzeit).
Siehe Abbildung 3a.

1.2. Technische Daten

Bedienfeld:
Temperatur-Einstellbereich: 40–110 °C
•
Luftfeuchtigkeits-Einstellbereich: 20–95 rH
•
Betriebszeit-Einstellbereich: Familiensaunen
•
1–6 h, öffentliche Saunen in Apartmentgebäu-
den 1–12 h. Zu längeren Betriebszeiten befra-
gen Sie bitte den Importeur bzw. Hersteller.
Einstellbare Vorwahlzeit: 0–12 h
•
Steuerung von Beleuchtung und Belüftung
•
Abmessungen: 85 mm x 24 mm x 110 mm
•
Datakabel, Länge 5 Meter (kann mit 10 m Ver-
•
längerungskabeln bis 30 m verlängert werden)
Leistungseinheit:
Versorgungsspannung: 400 V 3N~
•
Die maximale Leistung direkt von der Steue-
•
rung zum Ofen beträgt 11 kW
Beleuchtungssteuerung, max. Leistung: 100 W,
•
230 V 1N~
Belüftungssteuerung, max. Leistung: 100 W,
•
230 V 1N~
Abmessungen: 272 mm x 70 mm x 193 mm
•
Fühler:
Der Temperaturfühler WX232 ist mit einem
•
rücksetzbaren Überhitzungsschutz und einem
NTC-Thermistor zur Temperaturerfassung aus-
Temperature sensor WX232
Temperaturfühler WX232
Humidity sensor WX325
Feuchtigkeitsfühler WX325
Combi heater
Combi-Ofen
Heater and steamer
Ofen und Verdampfer
