MONTAgE MIT UNTERgESTELL (OpTIONAL)

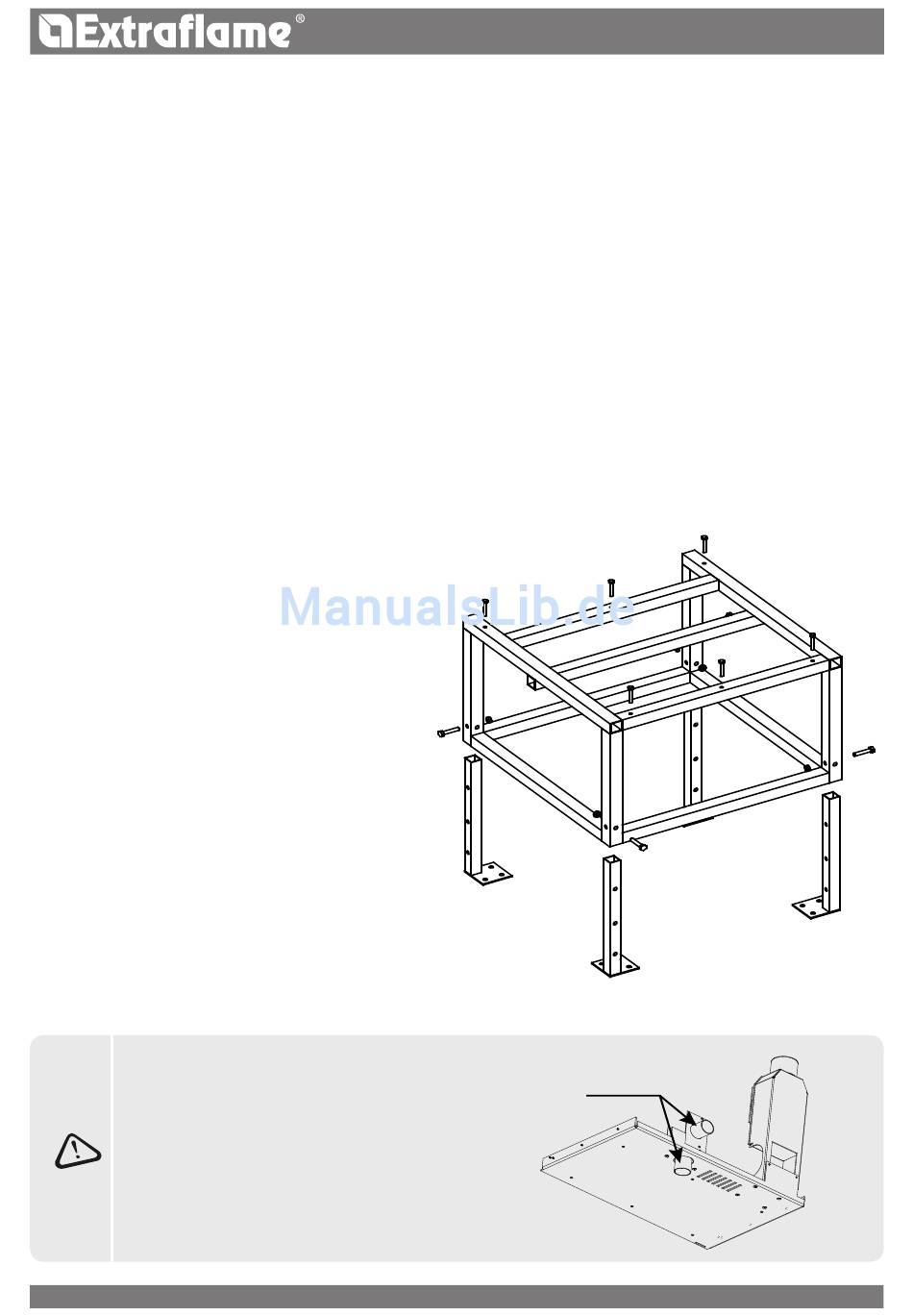

Das Untergestell an der gewünschten Stelle positionieren und mithilfe der Füße die gewünschte Höhe einstellen (die Bolzen
befinden sich an den vier Außenseiten unten am Untergestell).
An der Rückseite des Untergestells eine Steckdose vorsehen, so dass der Stecker nach Vollendung der Installation zugänglich ist.
Das Untergestell mit robusten Stahldübeln mit einem Durchmesser von 8 mm am Boden befestigen.
Schiebegestell mit Mutterschrauben am Rahmen befestigen.
Rauchabzug und Zuluftleitung wie im vorherigen Abschnitt angegeben anschließen.
Einsatz nehmen und so neigen, dass die Räder in die entsprechenden Schienen greifen, Einsatz so weit hineinschieben bis das
Endstück des Rauchgasgebläses vollständig in den Rauchgasabzugskasten eingesetzt ist.
Danach die Feuerraumtür öffnen und mit dem mitgelieferten Inbusschlüssel die Schraube in der linken unteren Ecke im
Uhrzeigersinn drehen.
Um zu sehen, ob der Einsatz richtig am Untergestell verankert ist, den Stecker in die Netzsteckdose stecken und prüfen, ob das
Display eingeschaltet wird.
Trichterhalter für die Pellets montieren und in die hierzu bestimmte Kupplung einführen.
Höhe und Neigung des Trichters je nach zu
konstruierendem Schornstein regulieren.
Hinweis: Falls unser Untergestell verwendet wird, muss im
Schornstein ein Schlitz geschaffen werden, der es gestattet,
den Pelletstand im Behälter zu kontrollieren und damit das
Austreten während des Einfüllens zu vermeiden.
pRIMäRLUFTEINLASS:
DER LUFTEINLASS MUSS AUSSERhALB DES KAMINS
gESChAFFEN wERDEN, DA KEINE üBERhITzTE LUFT
ANgESAUgT wERDEN DARF.
DIE NIChTBEAChTUNg DIESES hINwEISES KANN
DEN BETRIEB DES gERäTS BEEINTRäChTIgEN.
A
Primärluft-
ansaug-
leitung
