REMKO RVS

Erforderliche Anlagenkomponenten

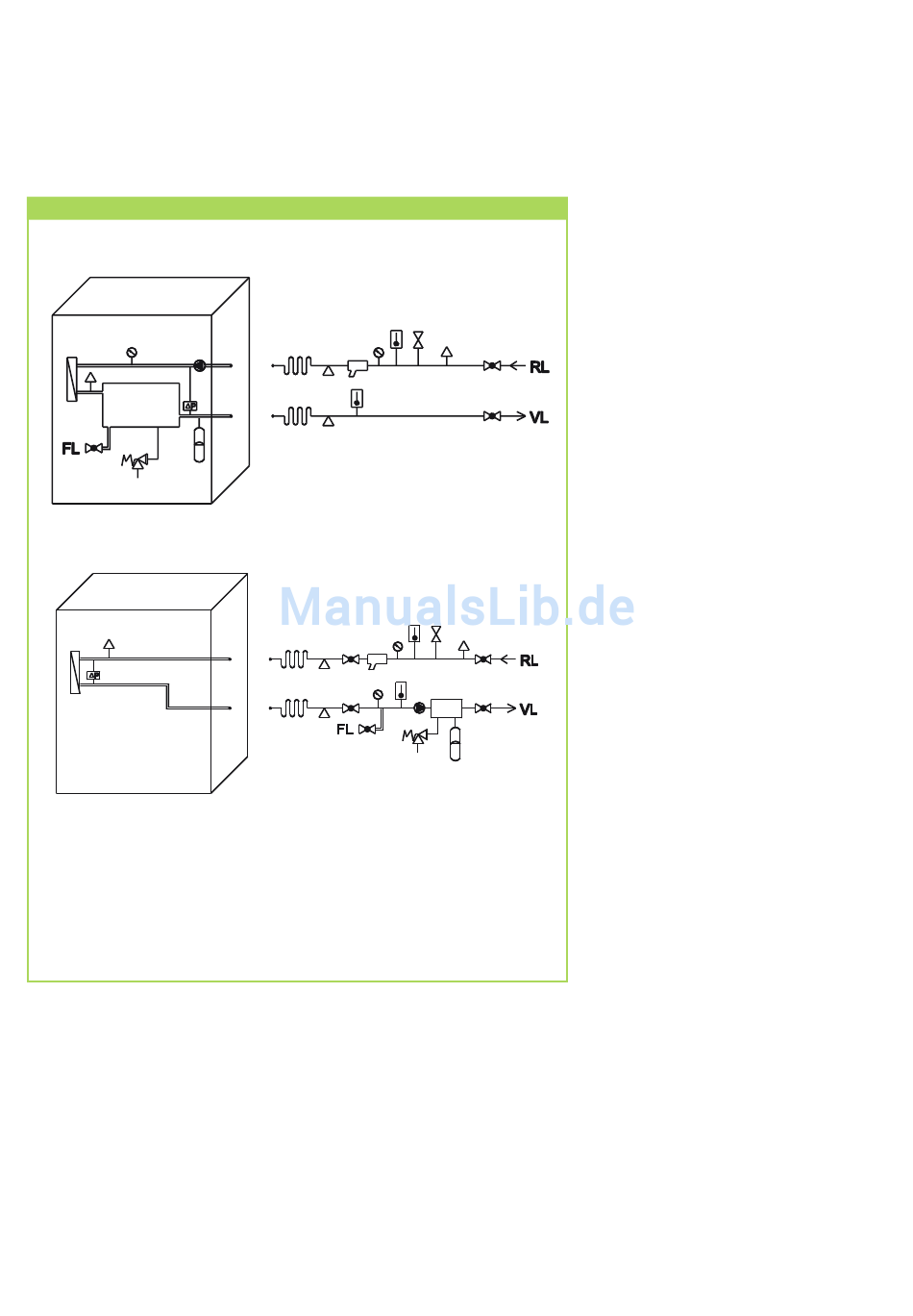

Mediumanschlüsse
RVS 8100 - 14000 INOX (mit Hydronikteil)
15
9
10
12
17
14
13
RVS 8100 - 14000 INOX (ohne Hydronikteil)
11
15
10
1. Absperrventil
2. Entlüfter, automatisch
3. Füllanschluß
4. Temperaturanzeige
5. Druckanzeige
6. Schmutzfänger
7. Statische Befestigung
8. Kompensator
9. Umwälzpumpe
10. Differenzdruckwächter
Mindestvolumenstrom
Die Umwälzpumpe des Kaltwasser-
Erzeugers erzeugt einen konstan-
ten Mediumvolumenstrom;
ein Druckverlust in der Anlage
und im Kaltwasser-Erzeuger ist
die Folge. Der Differenzdruck-
schalter im Kaltwasser-Erzeuger
mißt den Medium-Druckverlust
über den Verdampfer und
20
4
5
8
6
16
7
18
5
8
16
6
7
18
17
11. Entlüfter, manuell
12. Speicher
13. Sicherheitsventil
14. MAG
15. Verdampfer
16. Anschluß Mediumeintritt
17. Füllanschluß / Entleerungsanschluß
18. Anschluß Mediumaustritt
schaltet bei Unterschreitung
des Mindestvolumenstromes
das Gerät aus.
Um einen konstanten Volumen-
strom zu gewährleisten sind
3-�ege-Ventile mit Bypass, eine
Hydraulische �eiche zum Aufbau
eines Primär- und Sekundärkreises
oder eine volumenstromabhän-
giger Bypass erforderlich.
3
2
1
4
3
2
1
9
12
13
14
Mediumleitungen
Die Mediumleitungen können als
Kupfer-, Stahl oder Kunstoff-Rohre
ausgeführt sein. Um die Druck-
verluste zu minimieren sollten nur
strömungsgünstige Fittinge ver-
wendet werden.
Bei der Auslegung sind die bei
Kaltwasser-Systemen großen Vo-
lumenströme, höhe Druckverluste
infolge eines �asser-Glykol-Ge-
misches und der Mindestvolumen-
strom des Kaltwasser-Erzeugers zu
beachten.
Die Leitung ist dampfdiffusions-
dicht zu isolieren, ggf. ist die aktu-
elle EnEV zu beachten. Im Außen-
bereich ist eine UV-beständigkeit
zu realisieren.
Druck- und Temperaturanzeigen
Die Druck- und Temperaturanzei-
gen im Ein- und Austritt dienen
der Einstellung des Mediumvolu-
menstromes. Die Anzeigen sollten
absperrbar sein.
Im Kaltwasser-Erzeuger befindet
sich eine Druckanzeige (Austritt)
und jeweils ein Sensor im Ein- und
Austritt. Über den Regler können
die �erte der Sensoren abgefragt
werden.
Strangregulierventile
Durch bauseitig zu stellende
Strangregulierventile werden die
in der Rohrnetzauslegung er-
rechneten Einzel-Druckverluste
jedes einzelnen Gerätes an die
Gesamtanlage angepasst. Infolge
des Druckverlustes passen sich die
Nennvolumenströme des Mediums
an die erforderlichen �erte an.
