Erforderliche Anlagenkomponenten

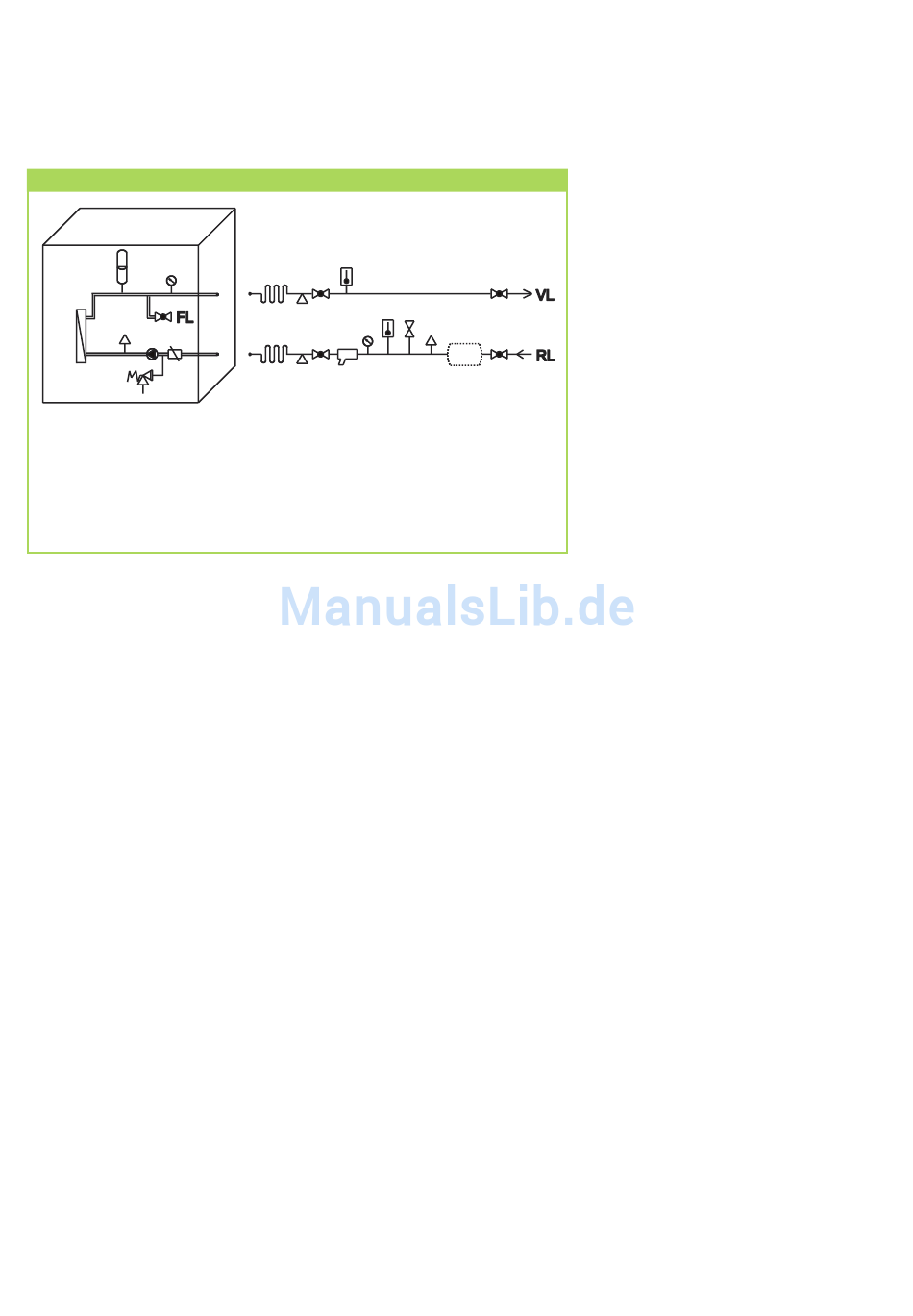

Aufstellung der Anlagekomponenten
15
16
13
14
10
12
11
1. Absperrventil
2. Speicher (falls erforderlich)
3. Entlüfter, automatisch
4. Füllanschluß
5. Temperaturanzeige
6. Druckanzeige
7. Schmutzfänger
8. Statische Befestigung
9. Kompensator
10. Strömungswächter
Mindestmediumvolumen Anlage
Infolge der adaptiven Regelung
ist ein Speicher nicht zwingend
erforderlich. Dennoch darf das
Mindestmediumvolumen nicht
unterschritten werden, um einen
gesicherten Gerätebetrieb sicher-
zustellen.
Mindest-/Maximalvolumenstrom
Die Umwälzpumpe des Kaltwasser-
Erzeugers erzeugt einen konstan-
ten Mediumvolumenstrom;
ein Druckverlust in der Anlage
und im Kaltwasser-Erzeuger ist die
Folge. Der Differenzdruckschal-
ter im Kaltwasser-Erzeuger misst
den Medium-Druckverlust über
den Verdampfer und schaltet bei
Unterschreitung des Mindestvolu-
menstromes das Gerät aus.
Ebenfalls darf ein zu großer Medi-
umvolumenstrom nicht überschrit-
ten werden (Maximalvolumen-
strom).
Um einen konstanten Volumen-
strom zu gewährleisten sind
3-�ege-Ventile mit Bypass, eine
Hydraulische �eiche zum Aufbau
eines Primär- und Sekundärkreises
oder ein volumenstromabhängiger
Bypass erforderlich.
20
5
9
1
18
8
17
6
7
1
8
19
9
11. Sicherheitsventil
12. Umwälzpumpe
13. Entlüfter, automatisch
14. Edelstahl-PlattenVerdampfer
15. MAG
16. Druckanzeige
17. Füllanschluß / Entleerungsanschluß
18. Anschluß Mediumaustritt
19. Anschluß Mediumeintritt
Mediumleitungen
Die Mediumleitungen können als
Kupfer-, Stahl oder Kunstoff-Rohre
ausgeführt sein. Um die Druck-
verluste zu minimieren sollten nur
strömungsgünstige Fittinge ver-
wendet werden.
Bei der Auslegung sind die bei
Kaltwasser-Systemen großen Vo-
lumenströme, höhe Druckverluste
infolge eines �asser-Glykol-Ge-
misches und der Mindestvolumen-
strom des Kaltwasser-Erzeugers zu
beachten.
Die Leitung ist dampfdiffusions-
dicht zu isolieren, ggf. ist die aktu-
elle EnEV zu beachten. Im Außen-
bereich ist eine UV-beständigkeit
zu realisieren.
Druck- und Temperaturanzeigen
Die Druck- und Temperaturanzei-
gen im Ein- und Austritt dienen
der Einstellung des Mediumvolu-
menstromes. Die Anzeigen sollten
absperrbar sein.
Im Kaltwasser-Erzeuger befindet
sich eine Druckanzeige (Austritt)
und jeweils ein Sensor im Ein- und
Austritt. Über den Regler können
die �erte der Sensoren abgefragt
werden.
1
5 4
3
2
1
Strangregulierventile
Durch bauseitig zu stellende
Strangregulierventile werden die
in der Rohrnetzauslegung er-
rechneten Einzel-Druckverluste
jedes einzelnen Gerätes an die
Gesamtanlage angepasst. Infolge
des Druckverlustes passen sich die
Nennvolumenströme des Mediums
an die erforderlichen �erte an.
Membranausdehnungsgefäß (MAG)
Um Druckschwankungen im
Stillstand infolge von Tempera-
turveränderungen zu vermeiden
sind MAG´s mit Stickstofffüllung
(feuchtigkeitsneutral) in die Anlage
einzubinden.
Im Gerät befindet sich ein MAG.
Der Vordruck ist auf die Anlage
einzustellen, ggf. ist eine Erhöhung
des Volumens, Realisierung eines
Kühlen-Heizen-Systems oder die
Deaktivierung der Adaptiven Funk-
tion durch Einbau eines weiteren
MAG erforderlich.
Sicherheitsventil
Sicherheitsventile begrenzen einen
zu großen Betriebsdruck infolge
zu starker Erwärmung oder Über-
füllung des Betriebsmediums. Der
Austritt des Ventils erfordert einen
freien Einlauf in eine Ablaufleitung.
Bei der Verwendung von Glykol
sind die örtlichen Entsorgungsvor-
schriften zu beachten.
Im Gerät befindet sich ein Sicher-
heitsventil.
Automatische Entlüftungsventile
Das Gerät besitzt manuelle Ent-
lüftungsventile. Nach Füllen der
Anlage kann hier separat das Gerät
entlüftet werden. Zudem sind
automatische Entlüftungsventile in
der Sammelleitung an der höch-
sten Stelle zu montieren.
