REMKO RVS

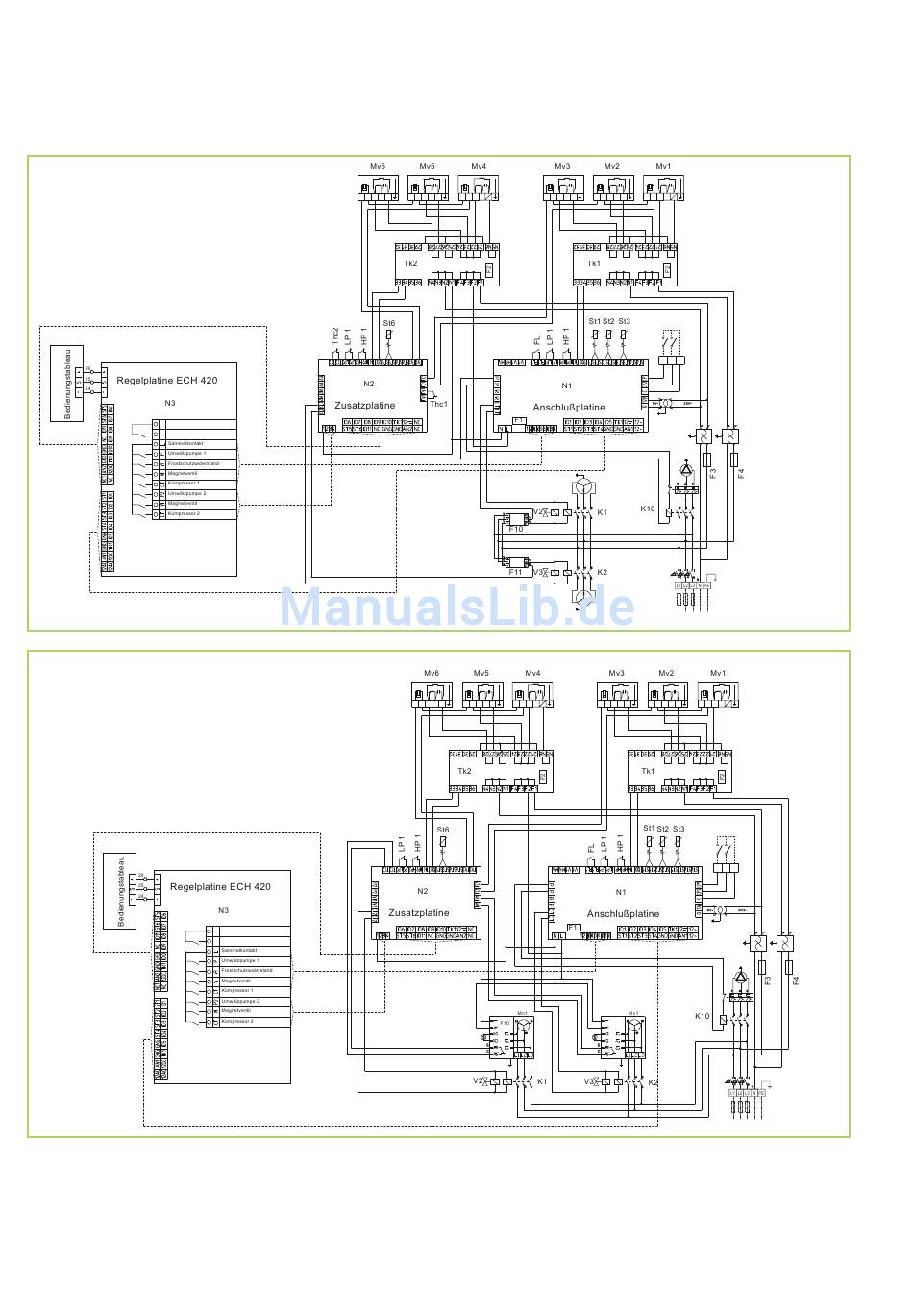

Elektrisches Schaltschema

RVS 8100 INOX
RVS 11000 - 14000 INOX
Legende:
CP1 pot.freier Eingang Heizbetrieb /
Kühlbetrieb
CP2 pot.freier Eingang
Standby/Betrieb
Cr Regler ECH 210 B
F1 Sicherung Anschlußplatine 5A
F2 Sicherung Regelplatine TK1
26
F3 Sicherung, Steuerung
F4 Sicherung, Steuerung
F10 Phasenfolgerelais
F11 Phasenfolgerelais
Fr 1 Frequenzsperre
FL Differenzdruckwächter
HP Druckwächter Hochdruck
K1 Schütz Kompressor
K10 Schütz Umwälzpumpe
LP Druckwächter Niederdruck
MC Kompressormotor
Mv1 Ventilatormotor 1
Mv2 Ventilatormotor 2
N1 Anschlußplatine
P Umwälzpumpe
St1 Sensor Mediumeintritt
St2 Sensor Mediumaustritt
St3 Sensor Verflüssigung Kreis 1
Einspeisung
400 V / 3 Ph~,
N, PE 50 Hz
Einspeisung
400 V / 3 Ph~,
N, PE 50 Hz
St6 Sensor Verflüssigung Kreis 2
Thc Übertemp. Kompressor Kreis 1
Thc Übertemp. Kompressor Kreis 2
Thv Übertemperatur Ventilator
Tk1 Regelplatine Verflüssigung
(�interregelung)
Tr1 Transformator
V2 Magnetventil Kältekreis 1
V3 Magnetventil Kältekreis 2
