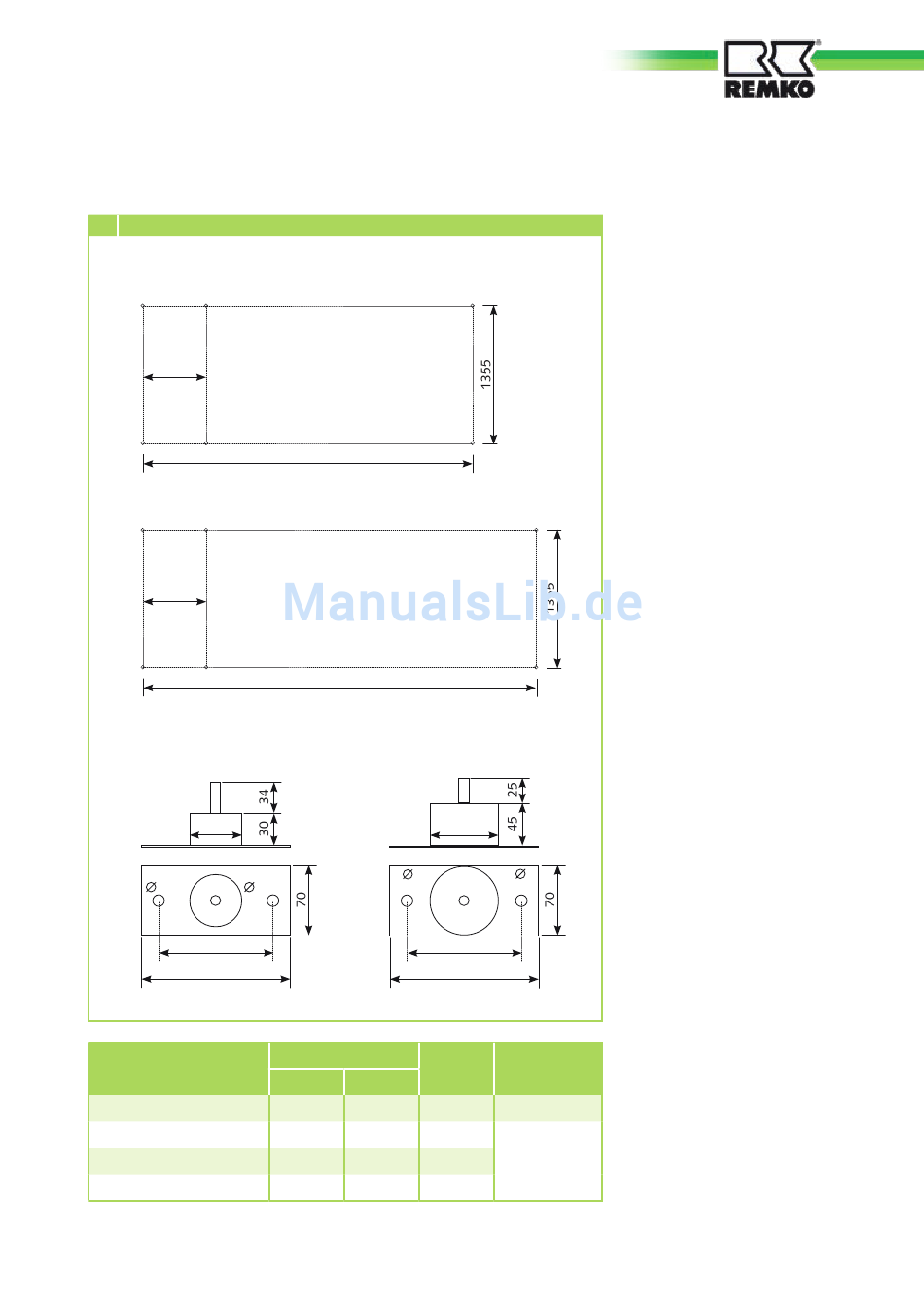

Geräteaufstellung
6
Schwingungsdämpfer Typ B und C
RVS 8100 INOX
530
RVS 11000 bis 14000 INOX
530
Schwingungsdämpfer Typ B
M 10
50
11,5
11,5
100
130
RVS 8100 INOX
RVS 8100 INOX
RVS 11000 INOX
RVS 14000 INOX
2470
3140
Schwingungsdämpfer Typ C
M 10
70
11,5
100
130
Hydronikteil
Anzahl
mit
ohne
x
6
x
6
x
x
6
x
x
6
Anschluß der
Mediumleitungen
■
■
■
■
■
■
11,5
■
Alle Angaben in mm
Typ
B
C
Der bauseitige Anschluß der
Leitungen erfolgt auf der Rück-
seite der Geräte.
Für Servicezwecke sind die
Anschlüsse mit Absperrventilen
auszurüsten und der Volumen-
strom mittels Strangregulierven-
tile einzustellen.
Zusätzliche automatische Ent-
lüftungsventile sind im Vor- und
Rücklauf, an der höchsten Stelle
der Installation, vorzusehen.
Die Mediumleitungen dürfen
keine statischen Belastungen
auf das Gerät ausüben.
Der Anschluß der Leitungen
darf keine thermische oder
mechanische Beanspruchung
auf das Gerät erzeugen.
Ggf. Leitung kühlen bzw.
mit dem zweiten �erkzeug
gegenhalten.
�ird der Kaltwasser-Erzeuger
erst nur mit einem Teil der
Gesamtanlage betrieben, ist
der Mediumvolumenstrom der
fehlenden Anlageteile durch
Strangregulierventile zu
simulieren.
Die Rohrdimensionierung ist
so auszulegen, daß der vorge-
schriebene Mindestvolumen-
strom nicht unterschritten wird.
19
