REMKO RVS

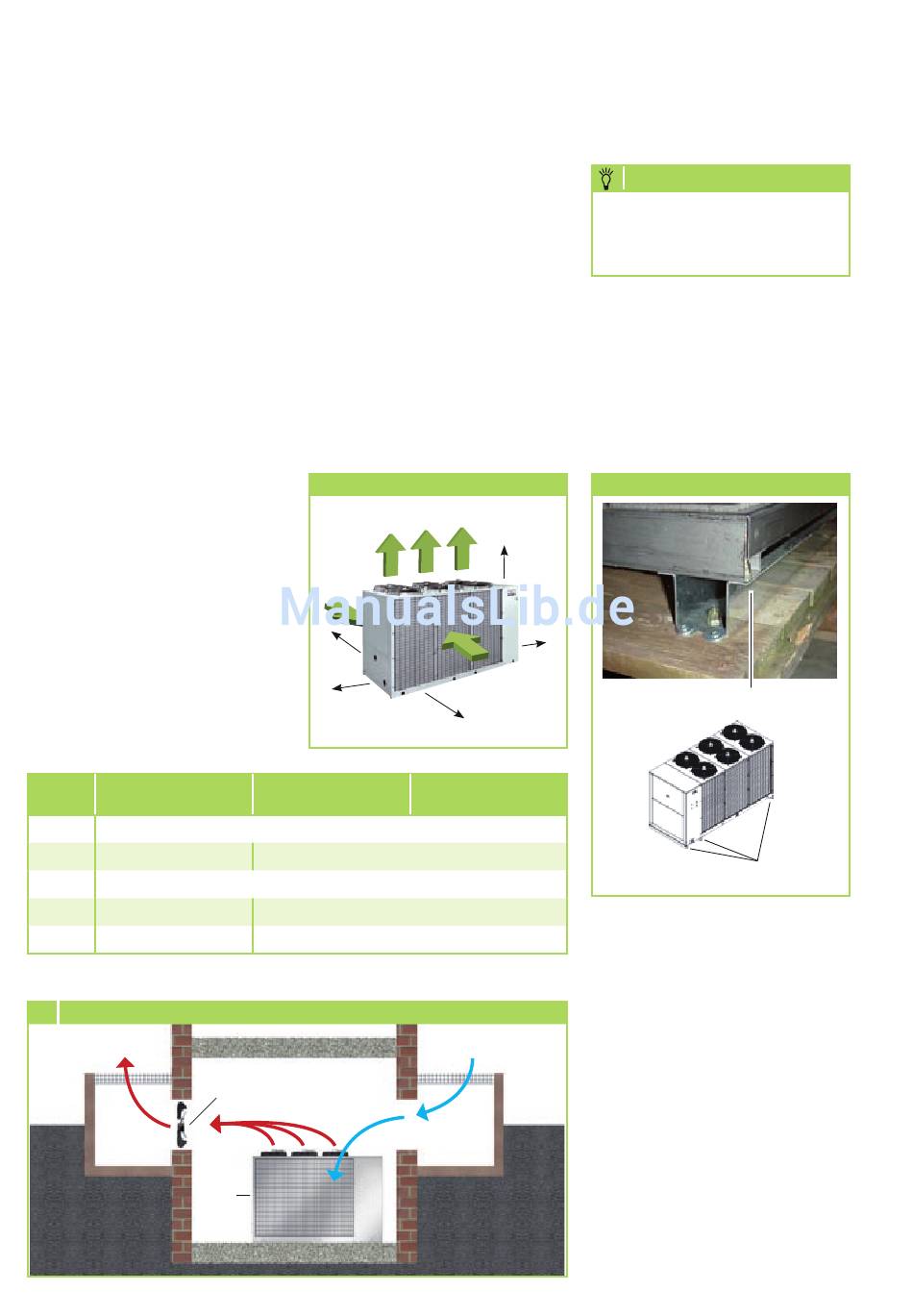

Aufstellung im Gebäudeinneren
Sorgen Sie für eine ausrei-
■
chende �ärmeabfuhr, wenn
das Außenteil im Keller, auf
dem Dachboden, in Nebenräu-
men oder Hallen
aufgestellt wird (Bild 5).
Installieren Sie einen zusätz-
■
lichen Ventilator, der über den
gleichen Luftvolumenstrom
des im Raum aufzustellenden
Außenteiles verfügt und der
eventuelle zusätzliche Druck-
verluste durch Luftkanäle
kompensieren kann (Bild 5).
Gewährleisten Sie eine kontinu-
■
ierlich ungehinderte Luftzufuhr
von außen, möglichst durch ge-
genüberliegende, ausreichend
große Luftöffnungen (Bild 5).
Halten Sie die statischen und
■
sonstige bautechnische
Vorschriften und Bedingungen
bezüglich des Gebäudes ein
und sehen Sie ggf. eine Schall-
dämmung vor.
RVS 8100
INOX
A
B
900
C
D
900
E
2500
5
Aufstellung im Gebäudeinneren
�armluft
Licht-
�armluft
schacht
Kalt-
wasser-
erzeuger
18
Mindestfreiräume
In der folgenden Abbildung sind
die Mindestfreiräume für einen
störungsfreien Betrieb der Geräte
angegeben.
Diese Schutzzonen dienen zum
ungehinderten Luftein- und
-austritt, um ausreichenden Platz
für �artung und Reparaturen zu
gewährleisten und zum Schutz des
Gerätes vor Beschädigungen.
Mindestfreiräume
D
A
RVS 11000
INOX
1500
1500
zusätzlicher
Ventilator
E
C
B
RVS 14000
INOX
1000
1000
3000
Alle Angaben in mm
Kalte
Frischluft
Licht-
schacht
Installation
HINWEIS
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
Demontage der
Transportschienen
Die Geräte sind zu Transport-
zwecken mit Transportschienen
ausgerüstet. Vor Montage sind
diese zu Entfernen.
Transportschienen
Transportschiene
Transportschienen
Geräteinstallation
1. Montieren Sie die Schwin-
gungsdämpfer unter den
Geräten (Bild 6, Seite 19).
2. Installieren Sie das Gerät an
statisch zulässige Gebäudeteile.
3. Stellen Sie sicher, daß kein
Körperschall auf Teile des
Gebäudes übertragen wird.
4. Schließen Sie die Mediumlei-
tungen an.
