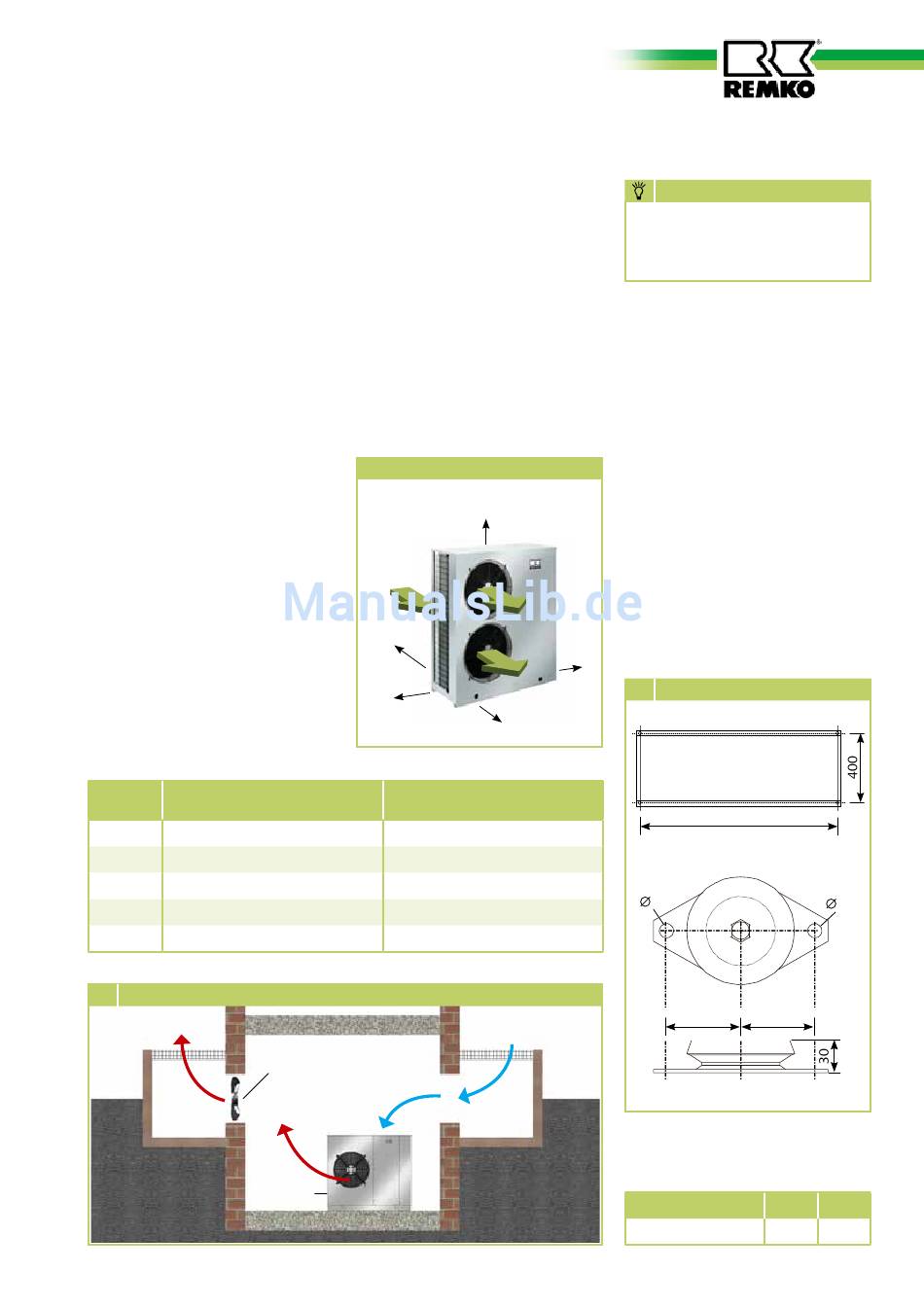

Aufstellung im Gebäudeinneren
Sorgen Sie für eine ausrei-
■
chende Wärmeabfuhr, wenn
das Außenteil im Keller, auf
dem Dachboden, in Nebenräu-
men oder Hallen
aufgestellt wird (Bild 5).
Installieren Sie einen zusätz-
■
lichen Ventilator, der über den
gleichen Luftvolumenstrom
des im Raum aufzustellenden
Außenteiles verfügt und der
eventuelle zusätzliche Druck-
verluste durch Luftkanäle
kompensieren kann (Bild 5).
Gewährleisten Sie eine kontinu-
■
ierlich ungehinderte Luftzufuhr
von außen, möglichst durch ge-
genüberliegende, ausreichend
große Luftöffnungen (Bild 5).
Halten Sie die statischen und
■
sonstige bautechnische
Vorschriften und Bedingungen
bezüglich des Gebäudes ein
und sehen Sie ggf. eine Schall-
dämmung vor.
RVS 600(H) INOX
A
300
B
900
C
700
D
250
E
600
5
Aufstellung im Gebäudeinneren
Warmluft
zusätzlicher
Ventilator
Licht-
Warmluft
schacht
Kaltwasser-
Erzeuger
Mindestfreiräume
In der folgenden Abbildung sind
die Mindestfreiräume für einen
störungsfreien Betrieb der Geräte
angegeben.
Diese Schutzzonen dienen zum
ungehinderten Luftein- und
-austritt, um ausreichenden Platz
für Wartung und Reparaturen zu
gewährleisten und zum Schutz des
Gerätes vor Beschädigungen.
Mindestfreiräume
E
Lufteintritt
D
Luftaustritt
A
B
RVS 1000(H)
RVS 1600(H) INOX
300
1000
800
300
800
Alle Angaben in mm
Kalte
Frischluft
Licht-
schacht
Installation
HINWEIS
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
Geräteinstallation
1. Montieren Sie die Schwin-
gungsdämpfer unter den
Geräten (Bild 6).
2. Installieren Sie das Gerät an
statisch zulässige Gebäudeteile.
3. Stellen Sie sicher, daß kein
Körperschall auf Teile des
Gebäudes übertragen wird.
4. Schließen Sie die Mediumlei-
tungen an.
Geräteaufstellung
C
6
Schwingungsdämpfer Typ A
1105
8
43
RVS 600-1600 INOX
8
43
Anzahl
Typ
4
A
17
