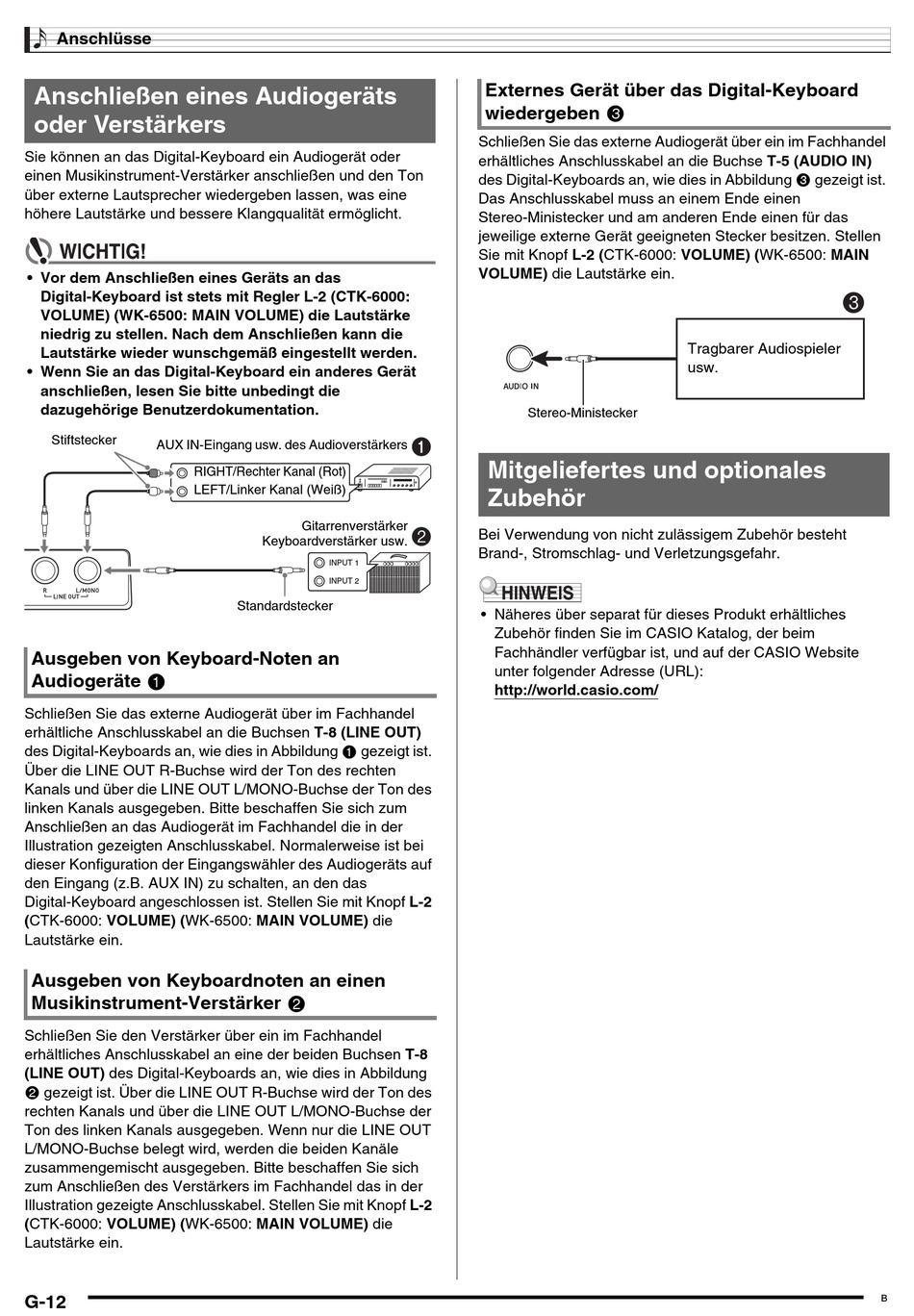

Anschlüsse
Anschließen eines Audiogeräts
oder Verstärkers
Sie können an das Digital-Keyboard ein Audiogerät oder
einen Musikinstrument-Verstärker anschließen und den Ton
über externe Lautsprecher wiedergeben lassen, was eine
höhere Lautstärke und bessere Klangqualität ermöglicht.
• Vor dem Anschließen eines Geräts an das
Digital-Keyboard ist stets mit Regler L-2 (CTK-6000:
VOLUME) (WK-6500: MAIN VOLUME) die Lautstärke
niedrig zu stellen. Nach dem Anschließen kann die
Lautstärke wieder wunschgemäß eingestellt werden.
• Wenn Sie an das Digital-Keyboard ein anderes Gerät
anschließen, lesen Sie bitte unbedingt die
dazugehörige Benutzerdokumentation.
Stiftstecker
AUX IN-Eingang usw. des Audioverstärkers
RIGHT/Rechter Kanal (Rot)
LEFT/Linker Kanal (Weiß)
Ausgeben von Keyboard-Noten an
1
Audiogeräte
Schließen Sie das externe Audiogerät über im Fachhandel
erhältliche Anschlusskabel an die Buchsen T-8 (LINE OUT)
des Digital-Keyboards an, wie dies in Abbildung
Über die LINE OUT R-Buchse wird der Ton des rechten
Kanals und über die LINE OUT L/MONO-Buchse der Ton des
linken Kanals ausgegeben. Bitte beschaffen Sie sich zum
Anschließen an das Audiogerät im Fachhandel die in der
Illustration gezeigten Anschlusskabel. Normalerweise ist bei
dieser Konfiguration der Eingangswähler des Audiogeräts auf
den Eingang (z.B. AUX IN) zu schalten, an den das
Digital-Keyboard angeschlossen ist. Stellen Sie mit Knopf L-2
(CTK-6000: VOLUME) (WK-6500: MAIN VOLUME) die
Lautstärke ein.
Ausgeben von Keyboardnoten an einen
Musikinstrument-Verstärker
Schließen Sie den Verstärker über ein im Fachhandel
erhältliches Anschlusskabel an eine der beiden Buchsen T-8
(LINE OUT) des Digital-Keyboards an, wie dies in Abbildung
2
gezeigt ist. Über die LINE OUT R-Buchse wird der Ton des
rechten Kanals und über die LINE OUT L/MONO-Buchse der
Ton des linken Kanals ausgegeben. Wenn nur die LINE OUT
L/MONO-Buchse belegt wird, werden die beiden Kanäle
zusammengemischt ausgegeben. Bitte beschaffen Sie sich
zum Anschließen des Verstärkers im Fachhandel das in der
Illustration gezeigte Anschlusskabel. Stellen Sie mit Knopf L-2
(CTK-6000: VOLUME) (WK-6500: MAIN VOLUME) die
Lautstärke ein.
G-12
Gitarrenverstärker
Keyboardverstärker usw.
INPUT 1
INPUT 2
Standardstecker
1
gezeigt ist.
2
Externes Gerät über das Digital-Keyboard
3
wiedergeben
Schließen Sie das externe Audiogerät über ein im Fachhandel
erhältliches Anschlusskabel an die Buchse T-5 (AUDIO IN)
des Digital-Keyboards an, wie dies in Abbildung
Das Anschlusskabel muss an einem Ende einen
Stereo-Ministecker und am anderen Ende einen für das
jeweilige externe Gerät geeigneten Stecker besitzen. Stellen
Sie mit Knopf L-2 (CTK-6000: VOLUME) (WK-6500: MAIN
VOLUME) die Lautstärke ein.
Stereo-Ministecker
Mitgeliefertes und optionales
Zubehör
Bei Verwendung von nicht zulässigem Zubehör besteht
Brand-, Stromschlag- und Verletzungsgefahr.
• Näheres über separat für dieses Produkt erhältliches
Zubehör finden Sie im CASIO Katalog, der beim
Fachhändler verfügbar ist, und auf der CASIO Website
unter folgender Adresse (URL):
http://world.casio.com/
3
gezeigt ist.
Tragbarer Audiospieler
usw.
