Sharp PG-M20S Bedienungsanleitung Seite 28

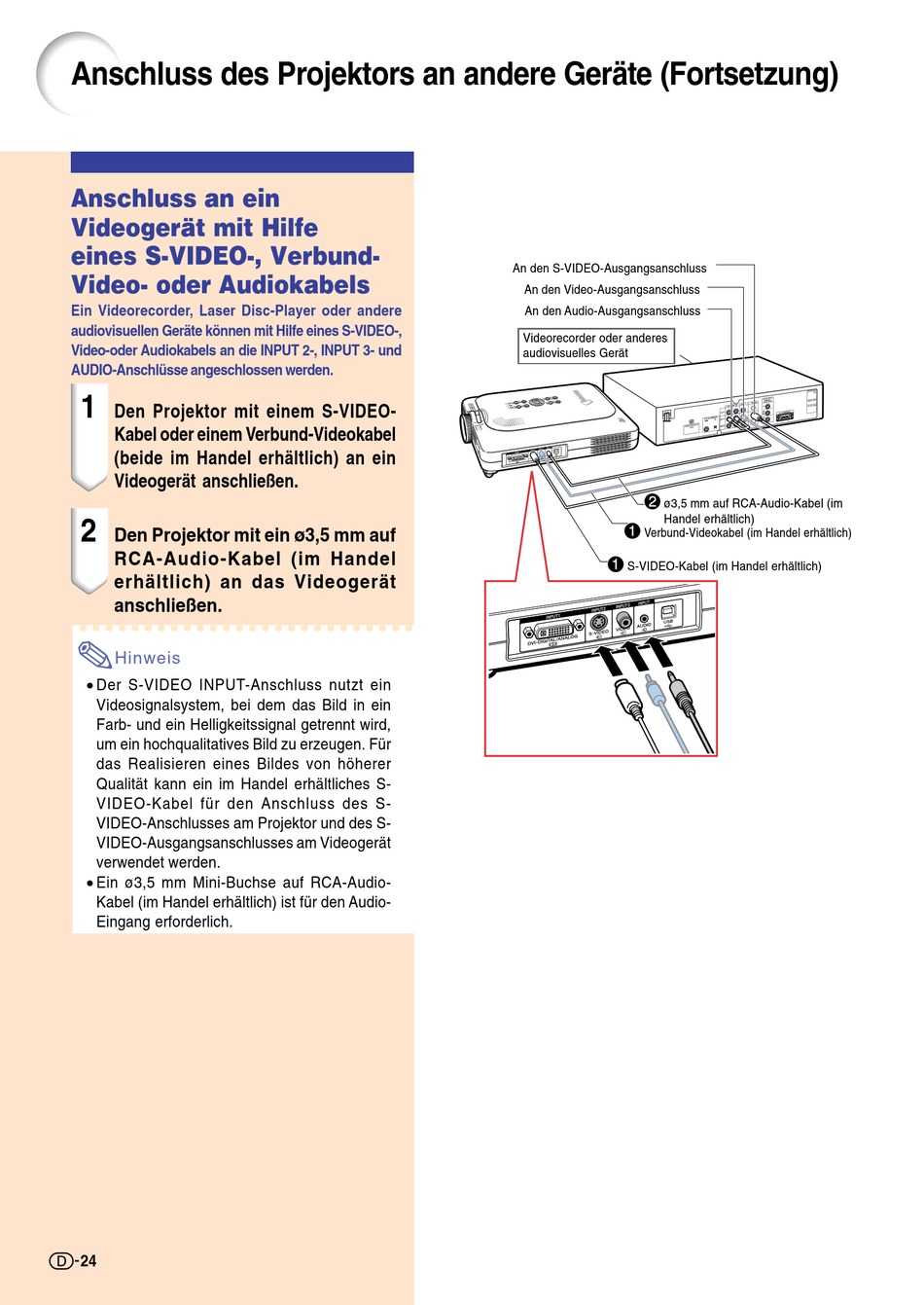

Anschluss des Projektors an andere Geräte (Fortsetzung)
Anschluss an ein
Videogerät mit Hilfe
eines S-VIDEO-, Verbund-
Video- oder Audiokabels
Ein Videorecorder, Laser Disc-Player oder andere
audiovisuellen Geräte können mit Hilfe eines S-VIDEO-,
Video-oder Audiokabels an die INPUT 2-, INPUT 3- und
AUDIO-Anschlüsse angeschlossen werden.
1
Den Projektor mit einem S-VIDEO-
Kabel oder einem Verbund-Videokabel
(beide im Handel erhältlich) an ein
Videogerät anschließen.
2
Den Projektor mit ein ø3,5 mm auf
RCA-Audio-Kabel (im Handel
erhältlich) an das Videogerät
anschließen.
Hinweis
• Der S-VIDEO INPUT-Anschluss nutzt ein
Videosignalsystem, bei dem das Bild in ein
Farb- und ein Helligkeitssignal getrennt wird,
um ein hochqualitatives Bild zu erzeugen. Für
das Realisieren eines Bildes von höherer
Qualität kann ein im Handel erhältliches S-
VIDEO-Kabel für den Anschluss des S-
VIDEO-Anschlusses am Projektor und des S-
VIDEO-Ausgangsanschlusses am Videogerät
verwendet werden.
• Ein ø3,5 mm Mini-Buchse auf RCA-Audio-
Kabel (im Handel erhältlich) ist für den Audio-
Eingang erforderlich.
24
An den S-VIDEO-Ausgangsanschluss
An den Video-Ausgangsanschluss
An den Audio-Ausgangsanschluss
Videorecorder oder anderes
audiovisuelles Gerät
2
ø3,5 mm auf RCA-Audio-Kabel (im
Handel erhältlich)
1
Verbund-Videokabel (im Handel erhältlich)
1
S-VIDEO-Kabel (im Handel erhältlich)
