MONTIEREN EINES TONABNEHMERS

Falls ihr Plattenspieler ohne Tonabnehmer geliefert wurde, so können Sie Tonabnehmer mit Halbzoll-

Befestigung montieren. Verschrauben Sie den Tonabnehmer (mit angebrachtem Nadelschutz) mit dem

Tonabnehmerkopf (12). Ziehen Sie die Montageschrauben noch nicht fest.

Verbinden Sie den Tonabnehmer mit den Anschlussschuhen der Tonarminnenverkabelung wie folgt:

Weißes Kabel

Rotes Kabel

Blaues Kabel

Grünes Kabel

Nur eine genaue Justage des Tonabnehmers kann die hervorragenden Klangeigenschaften des Plattenspielers

voll zur Geltung bringen. Zum Einstellen des Tonabnehmers ist ein geeignetes Einstellwerkzeug wie z.B. die

beigepackte Justagelehre (2) notwendig. Sollte Ihnen das Justieren des Tonabnehmers zu schwierig

erscheinen, wird Ihnen Ihr Fachhändler gerne behilflich sein.

3. MONTIEREN DES GEGENGEWICHTES, AUFLAGEKRAFT EINSTELLEN

Das mitgelieferte Gegengewicht (8) ist für Tonabnehmermassen von 5 - 9g (Nr. 183) geeignet.

Stellen Sie zuerst die Auflagekraft und danach die Antiskating-Kraft ein.

Platzieren Sie das Gegengewicht (8) etwa in der Mitte des Montagebereichs.

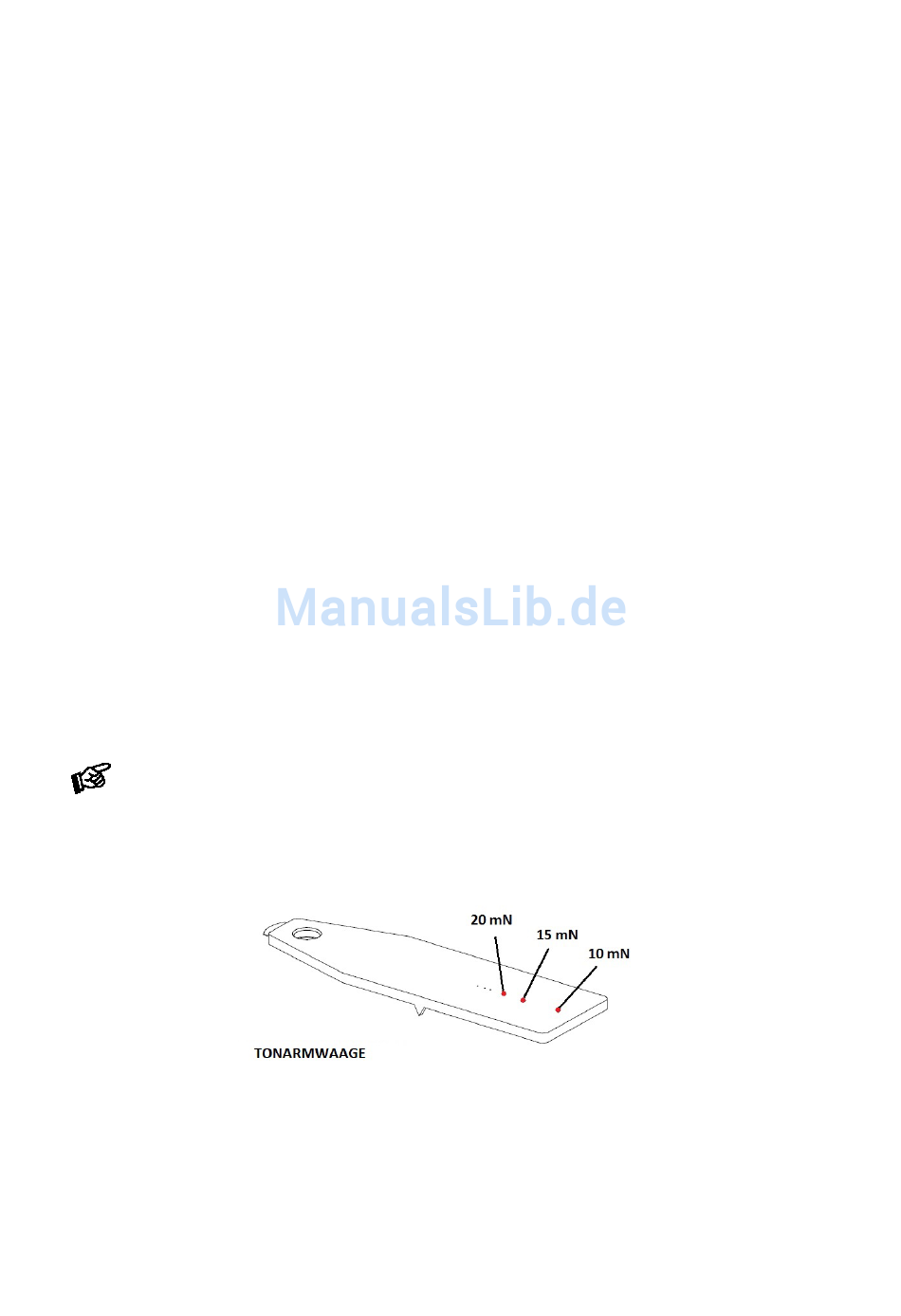

Bei ausgeschaltetem Motor und stehendem Plattenteller, platzieren Sie die Tonarmwaage (11) auf dem

Plattenteller. Um die für den vormontierten Tonabnehmer (2M silver) empfohlenen 18mN Auflagekraft (1mN

= 0,1g / 0,1 Pond) einzustellen, platzieren Sie die Spitze der Nadel zwischen den beiden Punkten, welche

15mN und 20mN markieren.

Um den Auflagedruck einzustellen, bewegen Sie bitte das Gegengewicht (8) vorsichtig am hinteren Ende des

Tonarmrohres entlang, bis der gewünschte Auflagedruck erreicht ist und die Tonarmwaage ausbalanciert ist.

Der Auflagedruck wird erhöht indem Sie das Gegengewicht (8) in Richtung des Tonabnehmers bewegen und

reduziert indem Sie es von diesem weg bewegen.

Sobald die Tonarmwaage ausbalanciert ist, haben Sie die korrekte Auflagekraft eingestellt. Sollte jedoch

nicht genügend oder gar zu viel Auflagedruck angewendet worden sein, wird sich die Waage entweder nicht

bewegen oder nach vorne kippen.

Um eventuelle Schäden zu vermeiden, empfehlen wir die Nadel von der Tonarmwaage zu nehmen

während Sie Veränderungen am Auflagedruck vornehmen.

Signal linker Kanal (L+)

Signal rechter Kanal (R+)

Signalmasse linker Kanal (L-)

Signalmasse rechter Kanal (R-)
