Abspielen von Schallplatten
Entfernen Sie den Nadelschutz des Tonabnehmers (19). Starten Sie den Antriebsmotor des Plattentellers.
Führen Sie den Tonabnehmerkopf (19) zum Anfang der Schallplatte. Bewegen Sie den Lifthebel (6) nach
unten. Stellen Sie am Verstärker die gewünschte Lautstärke ein.
Der Eingangswahlschalter des Verstärkers muss auf Phono gestellt sein. Eine eventuell vorhandene
Tape-Monitor-Funktion darf nur bei laufendem Aufnahmegerät aktiviert sein.
Tipps und Hinweise
Der Plattenspieler sollte auf einer möglichst resonanzfreien Unterlage (z.B. Multiplex-Platte, Holz) aufgestellt
werden.
Azimuteinstellung
Die Oberkante des Tonabnehmergehäuses muss parallel zur Plattenoberfläche ausgerichtet sein, damit der
Abtastdiamant die Rille genau abtasten kann.

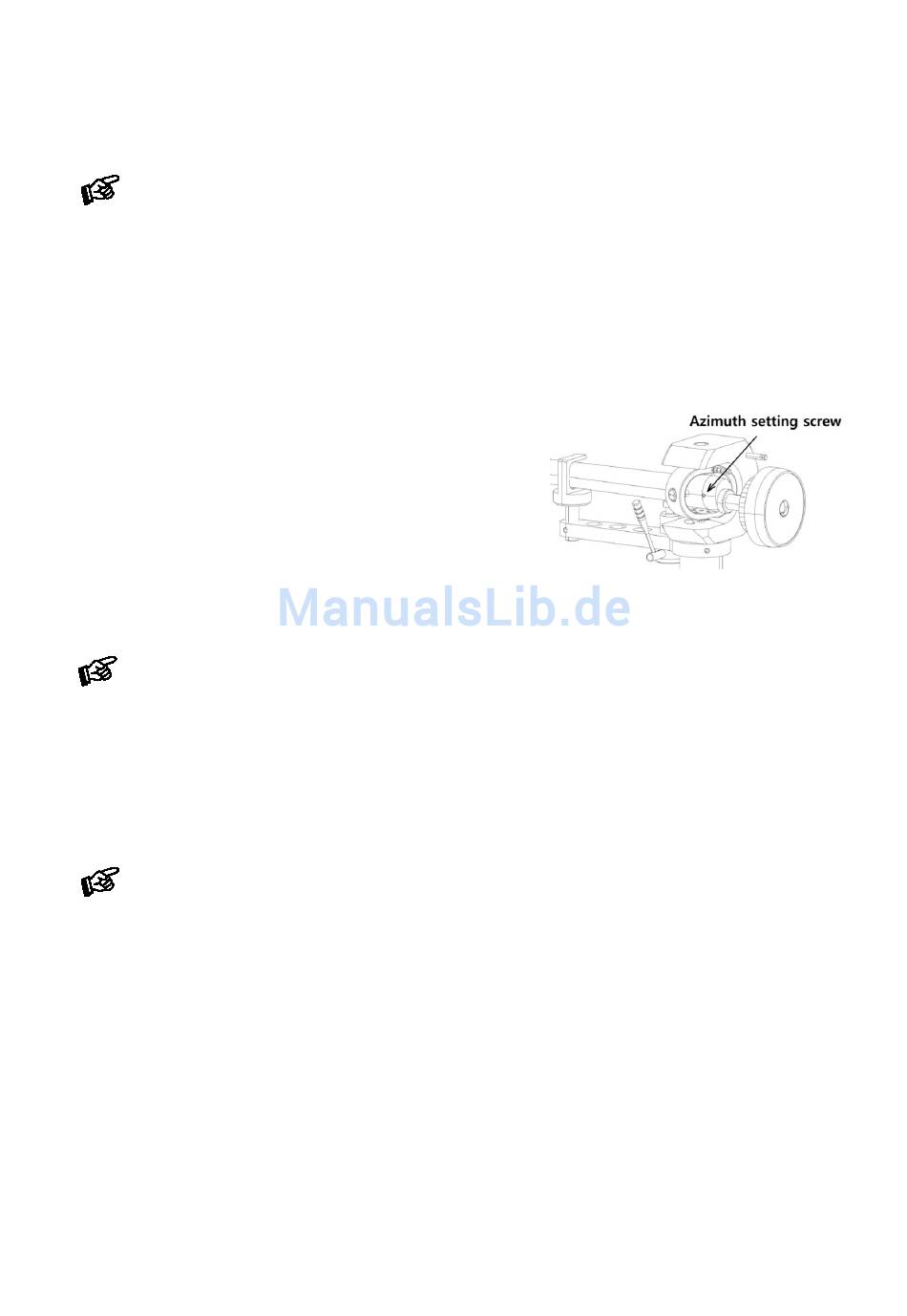

Am hinteren Ende des Tonarmrohres (8) befindet sich eine kleine
Madenschraube, nach deren Lösen der horizontale Abspielwinkel
(Azimut) eingestellt werden kann.
Lösen Sie die Madenschraube (Achtung: Nicht heraus drehen!)
soweit, dass sich das Tonarmrohr (8) leicht um seine Längsachse
drehen lässt. Mit Hilfe z.B. eines Geodreieckes lässt sich nun die
Oberkante des Tonabnehmergehäuses parallel zur Schallplatte
einstellen.
Dazu stellen Sie das Geodreieck mit seiner Basislinie auf den Plattenteller und richten die Oberkante des
Tonabnehmergehäuses an den Parallellinien aus.
Ist die Nadel vertikal ausgerichtet, drehen Sie die Schraube vorsichtig fest.
Achtung: Unter keinen Umständen sollte die Azimuteinstellung vorgenommen werden, wenn die
Abtastnadel die Platte berührt. Irreparable Beschädigungen von Nadel und Nadelträger können die
Folge sein! Während die Einstellungen vorgenommen werden, sollte der Tonarmlift angehoben sein.
Einstellen der Tonarmhöhe (VTA)
Legen Sie eine Schallplatte auf und entfernen Sie den Nadelschutz vom Tonabnehmer (19). Nach Absenken
des Tonarmrohrs (8) mit dem Lifthebel (6), muss der weiße Strich auf dem Tonarmrohr (8) parallel zur
Schallplatte stehen. Ist dies nicht der Fall, kann nach Lösen der zwei Innensechskant-Schrauben in der
Tonarmbasis der Schaft des Tonarmes soweit in der Basis hinauf- bzw. hinunterbewegt werden, bis die
Parallelität erreicht ist. Danach werden beide Schrauben wieder gefühlvoll angezogen.
Das Prüfen der Tonarmhöhe muss mit korrekt eingestellter Auflagekraft erfolgen.
Aus Sicherheitsgründen empfehlen wir beim Einstellen den Nadelschutz anzubringen.
Montieren eines Tonabnehmers
Falls Ihr Plattenspieler ohne Tonabnehmer geliefert wurde, so können Sie Tonabnehmer mit Halbzoll-
Befestigung montieren. Verschrauben Sie den Tonabnehmer (mit angebrachtem Nadelschutz) mit dem
Tonabnehmerkopf (19). Ziehen Sie die Montageschrauben noch nicht fest.
Verbinden Sie den Tonabnehmer mit den Anschlussschuhen der Tonarminnenverkabelung wie folgt:
Weißes Kabel
Rotes Kabel
Blaues Kabel
Grünes Kabel
Nur eine genaue Justage des Tonabnehmers kann die hervorragenden Klangeigenschaften des Plattenspielers
voll zur Geltung bringen. Zum Einstellen des Tonabnehmers ist ein geeignetes Einstellwerkzeug wie z.B. eine
Justagelehre notwendig. Sollte Ihnen das Justieren des Tonabnehmers zu schwierig erscheinen, wird Ihnen Ihr
Fachhändler gerne behilflich sein.
6
© Pro-Ject Audio Systems · Pro-Ject 2 Xperience SB / Ortofon 2M Silver · Revision 2015.02.10
Signal linker Kanal (L)
Signal rechter Kanal (R)
Signalmasse linker Kanal (LG)
Signalmasse rechter Kanal (RG)
