Anschließen des AV-Receivers—Fortsetzung

Apropos AV-Verbindungen

• Lesen Sie sich vor Anschließen der AV-Geräte auch
deren Bedienungsanleitungen durch.
• Schließen Sie das Netzkabel erst an, nachdem Sie alle
Ton- und Bildverbindungen hergestellt haben.
Digitale Glasfaserbuchsen
Die digitalen Glasfaseranschlüsse des AV-Receiver sind
mit einer Blende versehen, die sich automatisch öffnet,
sobald man einen Glasfaserstecker anschließt. Bei Lösen
der Verbindung schließt sich die Blende wieder. Drücken
Sie den Stecker vollständig in die Buchse.
Vorsicht:
Halten Sie den Glasfaserstecker beim Anschließen und
Lösen waagerecht, um die Blende nicht zu beschädigen.
Farbkodierung der RCA-Buchsen für AV-Geräte
RCA-Buchsen für AV-Geräte weisen in der Regel eine
Farbkodierung auf: rot, weiß und gelb. Rote Stecker und

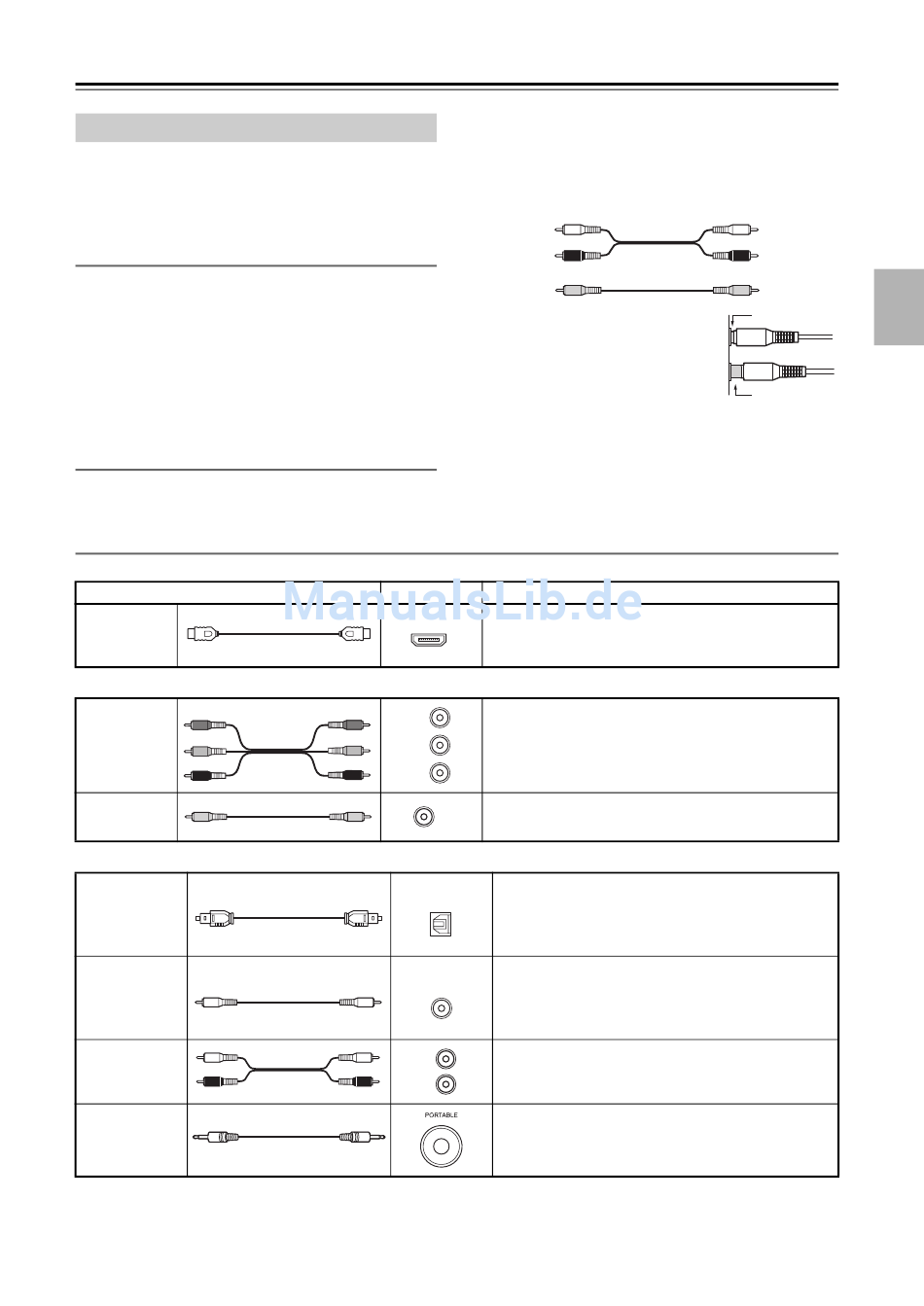

AV-Kabel & Anschlüsse
Video/Audio
Kabel
HDMI
Video
Y
Component-
P /C
B B
Video-Kabel
P /C
R R
Kompositvi-
deo-kabel
Audio
Glasfaserka-
bel für digitale
Audioverbin-
dungen
Koaxkabel für
digitale
Audioverbin-
dungen
Analog-
Audiokabel
(RCA/Cinch)
Mini-
Klinkenkabel,
Stereo
Hinweis: An den AV-Receiver können keine SCART-Stecker angeschlossen werden.
Buchsen verweisen auf den rechten Ein- oder Ausgang (die
Buchse heißt in der Regel „R"). Weiße Stecker und
Buchsen verweisen auf den linken Ein- oder Ausgang (die
Buchse heißt in der Regel „L"). Gelbe Stecker muss man an
einen Komposit-Ein- oder -Ausgang anschließen (Video).
Links (weiß)
Rechts (rot)
• Schieben Sie die Stecker
vollständig in die Buchsen, um
eine stabile Verbindung
herzustellen (Mangelhafte
Verbindungen können Rauschen
und Funktionsstörungen verursachen.).
• Um Interferenzen zu vermeiden, dürfen Sie Audio-
und Videokabel nicht auf oder neben Netz- oder
Lautsprecherkabel legen.
Buchse
HDMI-Verbindungen übertragen unkomprimierte
HDMI
SD- oder HD-Digital-Bildsignale und digitale
Audiokanäle in bester Bild- und Tonqualität.
„Component Video" trennt die Signale nach Helligkeit
Y
Y
(Y) und Farbmischsignalen (P
P /C
B B
C /P
B B
optimale Bildqualität. (Bei bestimmten Fernsehgeräten
P /C
R R
heißen diese Component-Anschlüsse anders.)
C R /P R
Kompositvideo findet sich auf fast allen Fernsehern,
V
Videorecordern und anderen Videogeräten.
OPTICAL
COAXIAL
L
R
Analoge Audiosignale
Kompositvideo
(Gelb)
Beschreibung
Bietet die beste Tonqualität und erlaubt die
Surround-Wiedergabe (z.B. Dolby Digital, DTS).
Die Tonqualität entspricht jener einer
Koaxverbindung.
Bietet die beste Tonqualität und erlaubt eine
Surround-Wiedergabe (z.B. Dolby Digital, DTS).
Die Tonqualität entspricht jener einer
Glasfaserverbindung.
Dieses Kabel überträgt analoge Tonsignale. Die
entsprechenden Buchsen finden sich auf praktisch
allen AV-Geräten.
Dieses Kabel überträgt analoge Tonsignale.
Links (weiß)
Rechts (rot)
(Gelb)
Richtig!
Falsch!
, P ). Das sorgt für eine
R B
De-
