Collegamento del ricevitore AV—Continua

Informazioni sui collegamenti AV

• Prima di effettuare qualsiasi collegamento AV, leggete
i manuali forniti in dotazione con gli altri dispositivi
AV.
• Non collegate il cavo dell'alimentazione prima di aver
eseguito e controllato tutti i collegamenti audio e video.
Connettori digitali ottici
I connettori digitali ottici del ricevitore AV hanno degli
otturatori che si aprono quando viene inserita una spina
ottica e si chiudono quando viene rimossa. Spingete fino
in fondo le spine.
Attenzione:
Quando inserite e rimuovete la spina ottica mantenetela
dritta in modo da non danneggiarla.

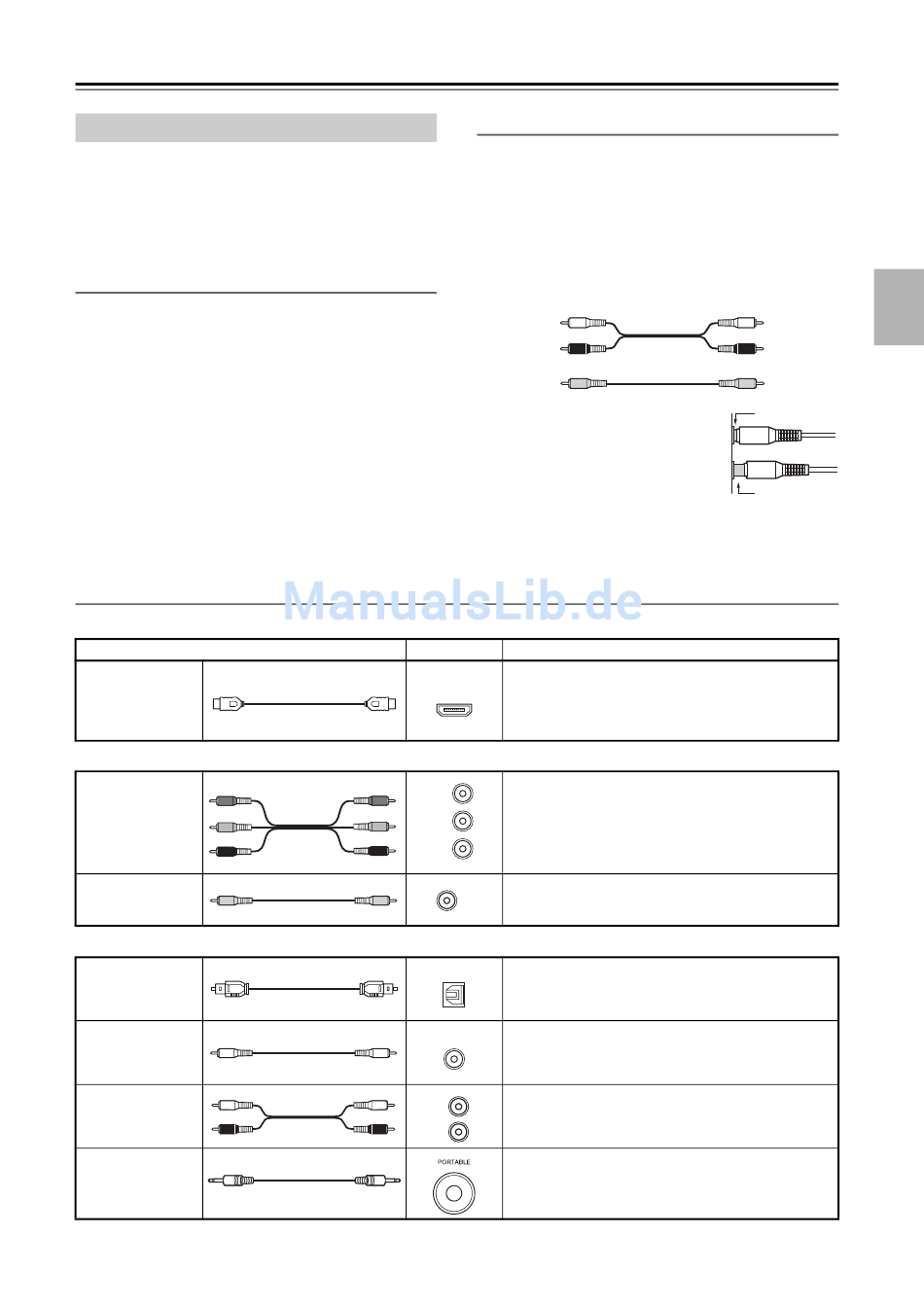

Cavi AV e connettori

Video/Audio
Cavo
HDMI
Video
Y
Cavo video
P /C
B B
component
P /C
R R
Cavo del video
composito
Audio
Cavo audio
digitale ottico
Cavo audio
digitale
coassiale
Cavo audio
analogico (RCA)
Cavo con
minispina stereo
Nota: Il ricevitore AV non supporta spine SCART.
Codifica dei colori RCA per i collegamenti AV
I collegamenti AV RCA sono di solito codificati con i
colori: rosso, bianco e giallo. Utilizzate le spine rosse per
collegare gli ingressi e le uscite audio del canale destro
(genericamente contrassegnato con "R"). Utilizzate le
spine bianche per collegare gli ingressi e le uscite audio
del canale sinistro (genericamente contrassegnato con
"L"). Utilizzate le spine gialle per collegare gli ingressi
e le uscite del video composito.
Sinistro
(bianco)
Destro
(rosso)
(Giallo)
• Per realizzare una buona
connessione, inserire
completamente le spine
(collegamenti errati potrebbero
causare rumore o
malfunzionamenti).
• Per evitare interferenze,
mantenere i cavi audio e video lontano dai cavi di
alimentazione e dai cavi dei altoparlanti.
Presa
I collegamenti HDMI possono trasportare video
digitale non compresso, standard o ad alta
HDMI
definizione e audio digitale per ottenere una
miglior qualità del sonoro e dell'immagine.
Il video component separa la luminanza (Y) e i
Y
Y
segnali della differenza di colore (P
P /C
B B
la miglior qualità di immagine. (Alcuni produttori
C /P
B B
P /C
di TV contrassegnano in maniera diversa le prese
R R
C R /P R
dei loro video component.)
Il video composito viene di solito utilizzato su TV,
V VCR e altre apparecchiature video.
Offre la miglior qualità sonora e vi permette di
OPTICAL
ottenere sonoro surround (per es. Dolby Digital,
DTS). La qualità audio è uguale a quella coassiale.
Offre la miglior qualità sonora e vi permette di
COAXIAL
ottenere sonoro surround (per es. Dolby Digital,
DTS). La qualità audio è uguale a quella ottica.
Questo cavo trasporta audio analogico. È il
L
formato di collegamento più utilizzato per audio
R analogico e si trova su quasi tutti i dispositivi AV.
Questo cavo porta l'audio analogico.
Sinistro
Audio analogico
(bianco)
Destro
(rosso)
Video composito
(Giallo)
Corretta!
Errata!
Descrizione
, P ) offrendo
R B
