Anschließen des AV-Receivers—Fortsetzung
ANDERE
1
Entfernen Sie
10–12 mm der
Isolation von den
Enden der
Lautsprecherkabel.
(Im Lieferumfang
enthaltene
Lautsprecherkabel
sind bereits abisoliert.)
2
Drücken Sie die Klemme,
schieben Sie die Ader in die
Öffnung und geben Sie die
Klemme wieder frei.
Sorgen Sie dafür, dass nur
die Adern, nicht aber der Kabelmantel
festgeklemmt werden.

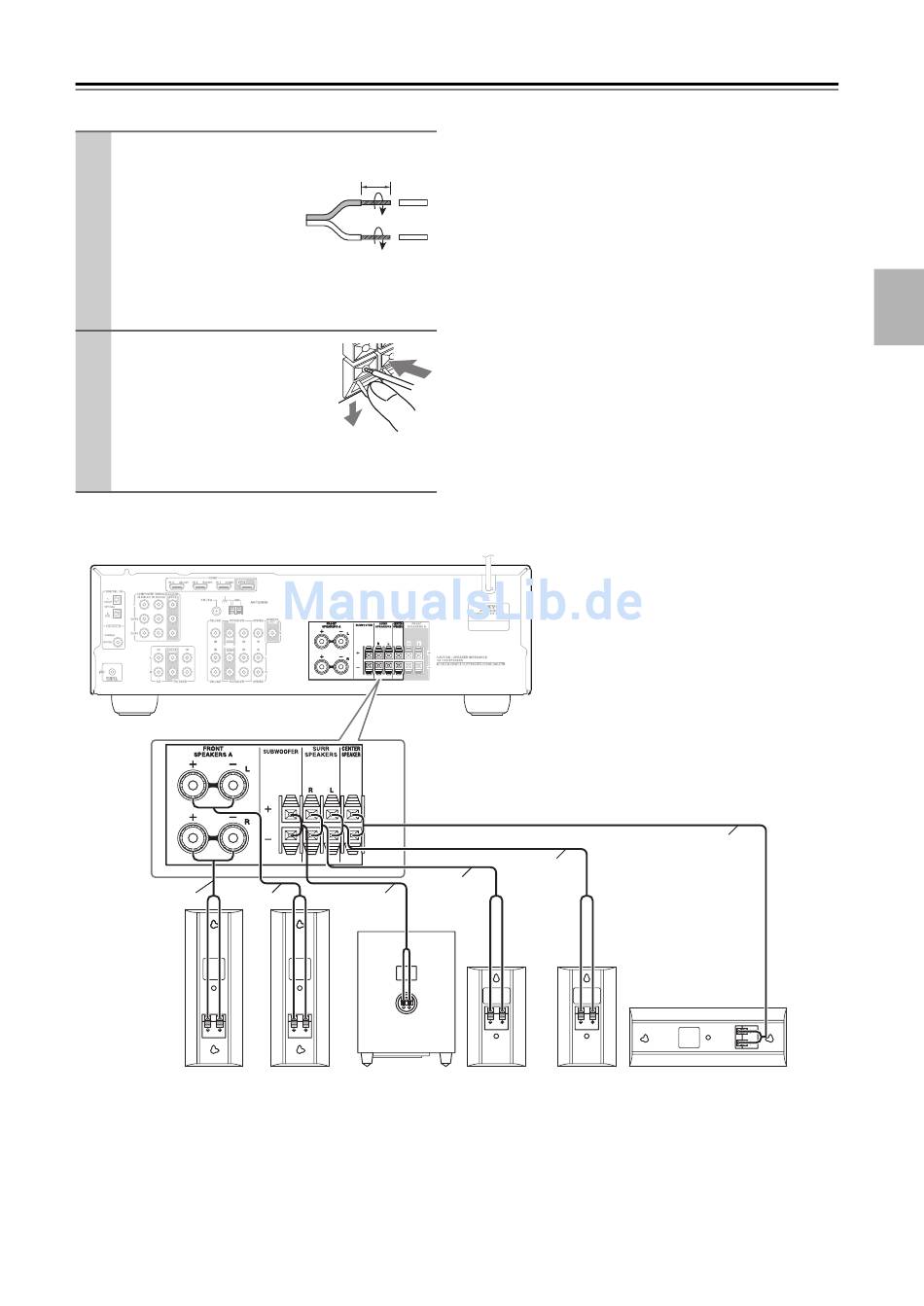

Die nachfolgende Abbildung zeigt, welche Boxen an welche Klemmenpaare angeschlossen werden müssen.
Rot Weiß
Rechte
Frontbox
10–12 mm
Grau
Purpur
Linke Subwoofer
Frontbox
Blau
Rechte Linke
Surround-Box Surround-Box
Grün
Mittenbox
17
De-
