Collegamento del ricevitore AV—Continua

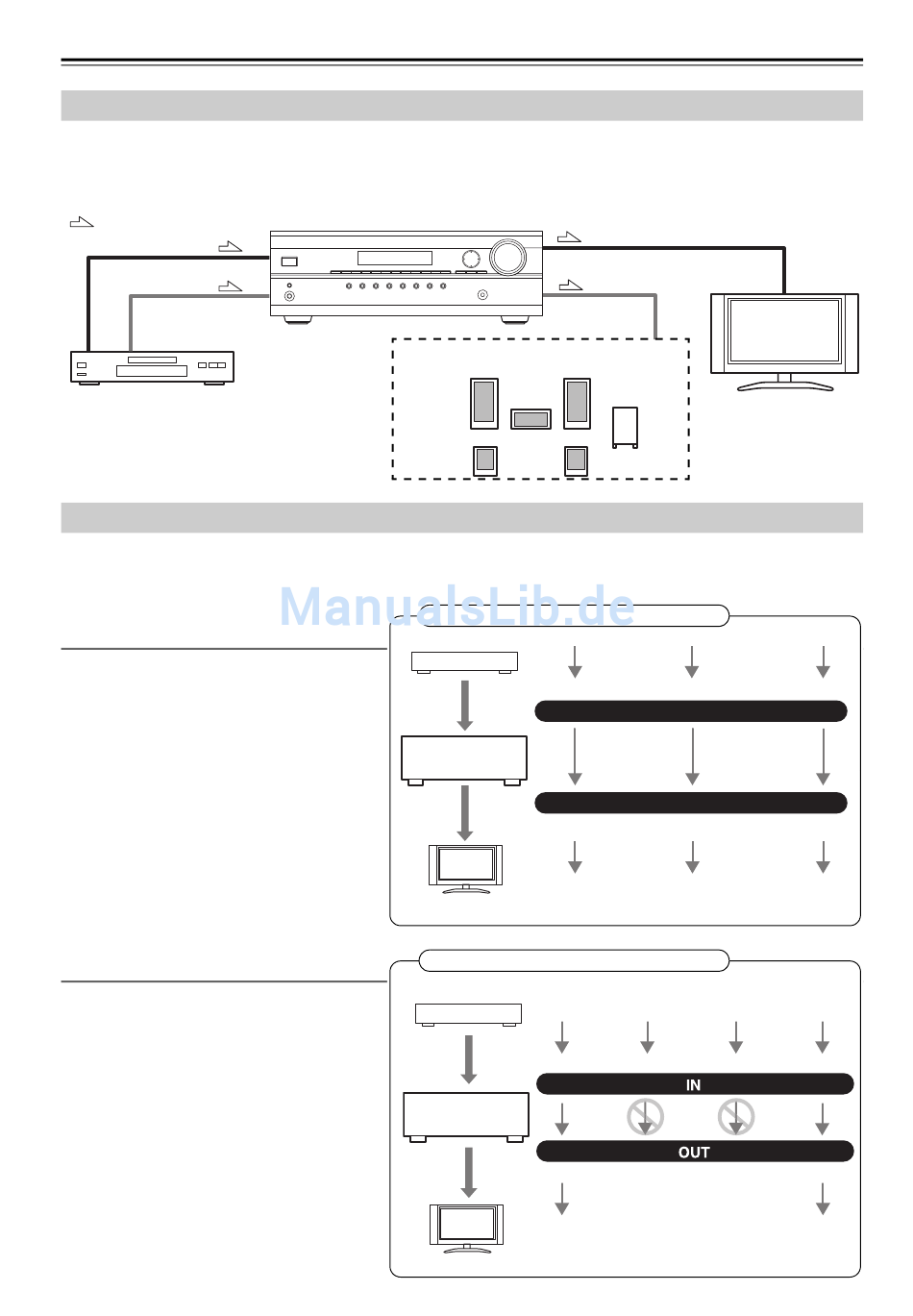

Collegare sia l'audio che il video

Collegando sia le uscite audio che quelle video del lettore DVD e di altri dispositivi AV al ricevitore AV, potete
selezionare simultaneamente sia l'audio che il video selezionando semplicemente la sorgente di ingresso appropriata
sul ricevitore AV.
: Flusso del segnale
Video
Audio
Lettore DVD/BD, ecc.

Che collegamenti utilizzare?

Il ricevitore AV supporta vari formati di collegamento per essere compatibile con un'ampia gamma di apparecchiature AV.
Il formato che scegliete dipende dai formati supportati dagli altri dispositivi. Utilizzate le seguenti sezioni come guida.
Per i dispositivi video dovete effettuare un collegamento audio e un collegamento video.
Formati di connessioni video
L'apparecchio video può essere collegato al
ricevitore AV utilizzando i seguenti formati di
connessione video: video composito, video
component, o HDMI, la più recente novità per
una migliore qualità dell'immagine.
Quando si sceglie un formato di connessione,
tenere presente che l'unità ricevitore AV non
esegue la conversione tra i formati, di
conseguenza solo i connettori di uscita dello
stesso formato del connettore d'ingresso
metteranno in uscita un segnale, come viene
mostrato sotto.
Formati di connessioni audio
Il componente audio può essere collegato al
ricevitore AV usando uno qualsiasi dei seguenti
formati di collegamento audio: analogico,
ottico, coassiale o HDMI.
Se collegate un dispositivo audio a un ingresso
OPTICAL o COAXIAL, dovete assegnare
quell'ingresso a un selettore d'ingresso (si veda
pagina 36).
I segnali audio ricevuti dai connettori HDMI IN
vengono emessi solo da HDMI OUT (Pass-
Thru). Le sorgenti HDMI non vengono emesse
dagli altoparlanti collegati al ricevitore AV.
22
It-
Altoparlanti (per informazioni sui
collegamenti si veda pagina 17)
Tabella del flusso del segnale video
Lettore DVD, ecc.
Composito
Ricevitore AV
Composito
TV, proiettore, ecc.
Tabella del flusso del segnale audio
Lettore DVD, ecc.
HDMI
Ricevitore AV
HDMI
TV, proiettore, ecc.
Video
Audio
TV, proiettore,
Component
IN
MONITOR OUT
Component
Ottico Coassiale
ecc.
HDMI
HDMI
Analogico
Analogico
