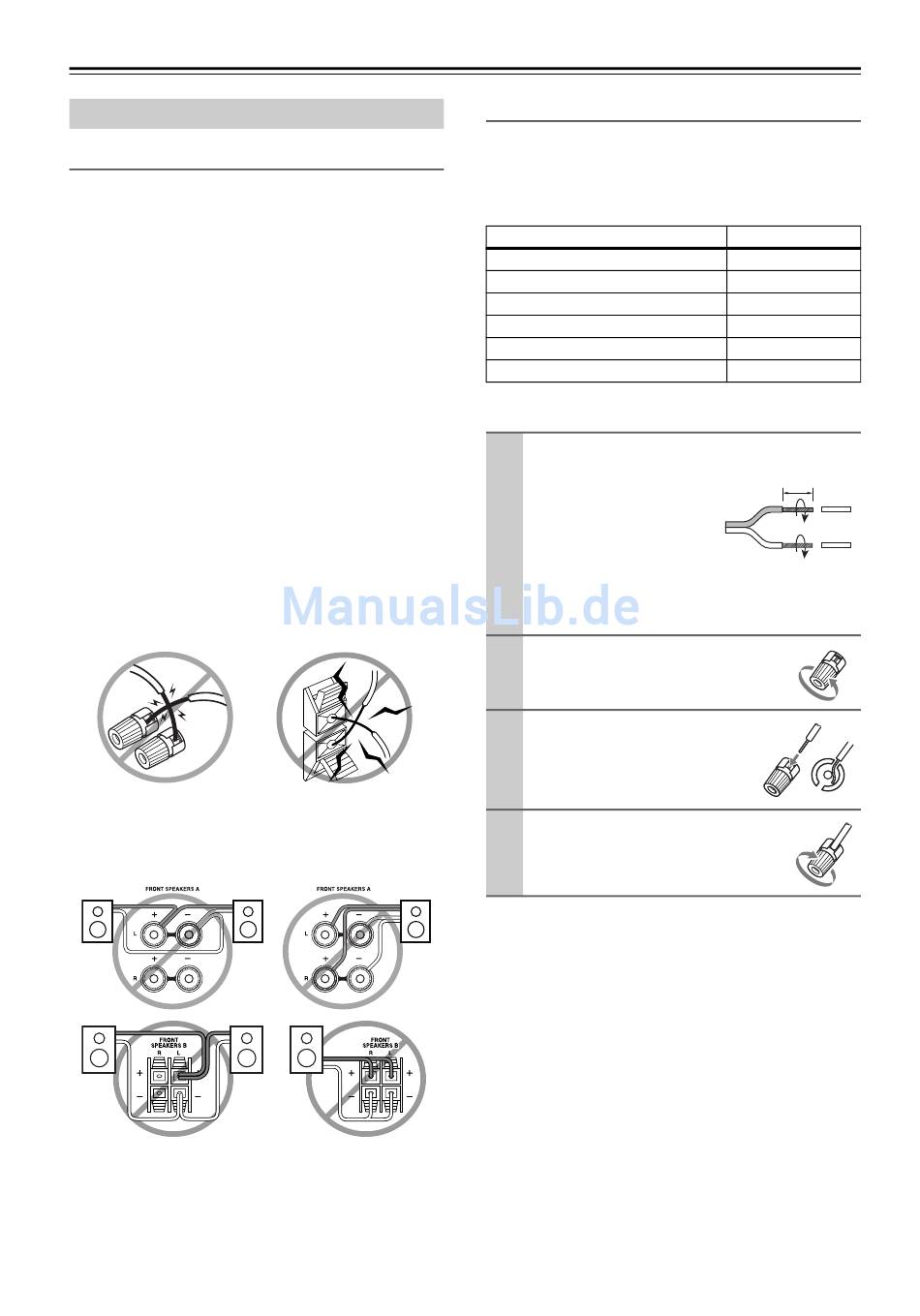

Anschließen des AV-Receivers
Anschließen der Boxen
Vorsicht beim Anschließen der Boxen
Lesen Sie sich vor Anschließen der Boxen folgende
Hinweise durch:
• Sie können Boxen mit einer Impedanz von 6 Ohm
oder höher anschließen. Wenn Sie Boxen mit einer
geringeren Impedanz verwenden und den Verstärker
über einen längeren Zeitraum mit großer Lautstärke
betreiben, wird unter Umständen die interne
Schutzschaltung aktiviert.
• Lösen Sie vor Herstellen der Verbindungen den
Netzanschluss.
• Lesen Sie sich die Hinweise in der
Bedienungsanleitung der Boxen durch.
• Achten Sie genau auf die Polarität der
Lautsprecherkabel. Will heißen: Verbinden Sie den
Pluspol (+) eines Anschlusses mit dem Pluspol (+) der
Box und den Minuspol (–) eines Anschlusses mit dem
Minuspol (–) der Box. Wenn Sie die Polarität
vertauschen, tritt eine Phasendrehung auf, welche die
Klangqualität beeinträchtigt.
• Unnötig lange bzw. extrem dünne Lautsprecherkabel
sollten vermieden werden, weil die Störanfälligkeit
dann zunimmt.
• Vermeiden Sie außerdem Kurzschlüsse des Plus- und
Minuspols durch hervorstehende Adern. Auch das
führt nämlich zu Schäden am AV-Receiver.
FRONT SPEAKERS A
• Schließen Sie nur jeweils ein Kabel an eine
Anschlussklemme an. Andernfalls könnte der
AV-Receiver beschädigt werden.
• Schließen Sie jede Box nur jeweils an ein
Klemmenpaar an.
16
De-
ANDERE
Anschließen der Lautsprecherkabel
Die Pluspole (+) der Boxenanschlüsse Ihres
AV-Receiver sind farblich kodiert, damit man sie
leichter erkennt. (Die Minuspole (–) der
Anschlussklemmen sind schwarz.)
Anschlussklemme
Vorne links
Vorne rechts
Center
Surround links
Surround rechts
Subwoofer
FRONT SPEAKERS A
1
Entfernen Sie
12–15 mm der
Isolation von den
Enden der
Lautsprecherkabel.
(Im Lieferumfang
enthaltene
Lautsprecherkabel
sind bereits abisoliert.)
2
Drehen Sie die Schraubklemme
los.
3
Schieben Sie die Ader so
weit wie möglich in die
Öffnung.
4
Drehen Sie die Schraubklemme
wieder fest.
Farbe
Weiß
Rot
Grün
Blau
Grau
Purpur
12–15 mm
