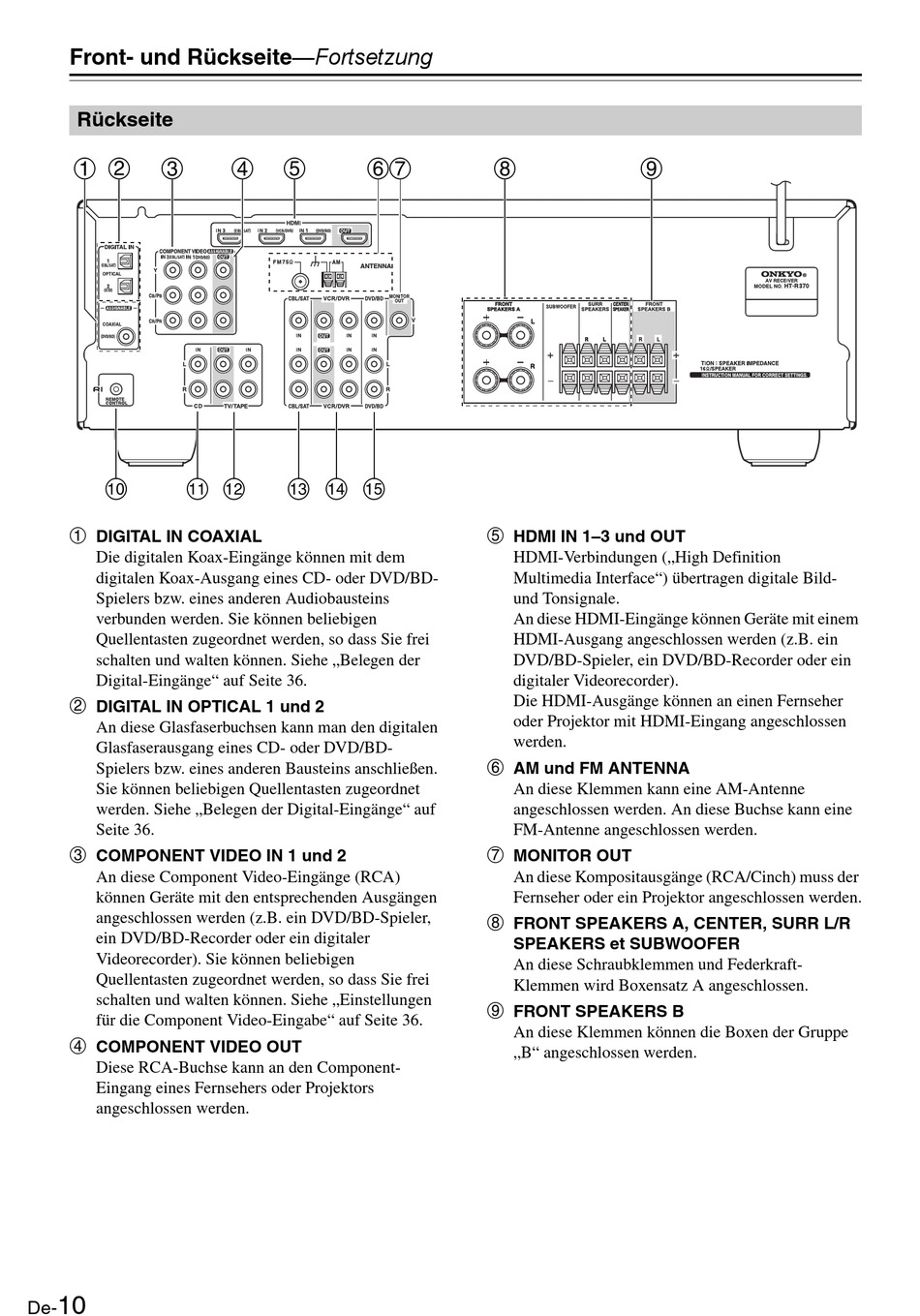

Front- und Rückseite—Fortsetzung
Rückseite
a
b
c
j
k l
a DIGITAL IN COAXIAL
Die digitalen Koax-Eingänge können mit dem
digitalen Koax-Ausgang eines CD- oder DVD/BD-
Spielers bzw. eines anderen Audiobausteins
verbunden werden. Sie können beliebigen
Quellentasten zugeordnet werden, so dass Sie frei
schalten und walten können. Siehe „Belegen der
Digital-Eingänge" auf Seite 36.
b DIGITAL IN OPTICAL 1 und 2
An diese Glasfaserbuchsen kann man den digitalen
Glasfaserausgang eines CD- oder DVD/BD-
Spielers bzw. eines anderen Bausteins anschließen.
Sie können beliebigen Quellentasten zugeordnet
werden. Siehe „Belegen der Digital-Eingänge" auf
Seite 36.
c COMPONENT VIDEO IN 1 und 2
An diese Component Video-Eingänge (RCA)
können Geräte mit den entsprechenden Ausgängen
angeschlossen werden (z.B. ein DVD/BD-Spieler,
ein DVD/BD-Recorder oder ein digitaler
Videorecorder). Sie können beliebigen
Quellentasten zugeordnet werden, so dass Sie frei
schalten und walten können. Siehe „Einstellungen
für die Component Video-Eingabe" auf Seite 36.
d COMPONENT VIDEO OUT
Diese RCA-Buchse kann an den Component-
Eingang eines Fernsehers oder Projektors
angeschlossen werden.
10
De-
d
e
f
g
m n o
h
i
e HDMI IN 1–3 und OUT
HDMI-Verbindungen („High Definition
Multimedia Interface") übertragen digitale Bild-
und Tonsignale.
An diese HDMI-Eingänge können Geräte mit einem
HDMI-Ausgang angeschlossen werden (z.B. ein
DVD/BD-Spieler, ein DVD/BD-Recorder oder ein
digitaler Videorecorder).
Die HDMI-Ausgänge können an einen Fernseher
oder Projektor mit HDMI-Eingang angeschlossen
werden.
f AM und FM ANTENNA
An diese Klemmen kann eine AM-Antenne
angeschlossen werden. An diese Buchse kann eine
FM-Antenne angeschlossen werden.
g MONITOR OUT
An diese Kompositausgänge (RCA/Cinch) muss der
Fernseher oder ein Projektor angeschlossen werden.
h FRONT SPEAKERS A, CENTER, SURR L/R
SPEAKERS et SUBWOOFER
An diese Schraubklemmen und Federkraft-
Klemmen wird Boxensatz A angeschlossen.
i FRONT SPEAKERS B
An diese Klemmen können die Boxen der Gruppe
„B" angeschlossen werden.
