Collegamento del ricevitore AV—Continua
ALTRI
1
Spellate 10–12 mm di
isolamento dalle
estremità dei cavi
degli altoparlanti.
(I cavi degli
altoparlanti in
dotazione sono già spellati.)
2
Mentre premete la leva,
inserite il conduttore nella
fessura dopodiché
rilasciate la leva.
Assicuratevi che i terminali
facciano presa sui conduttori e non
sull'isolante.

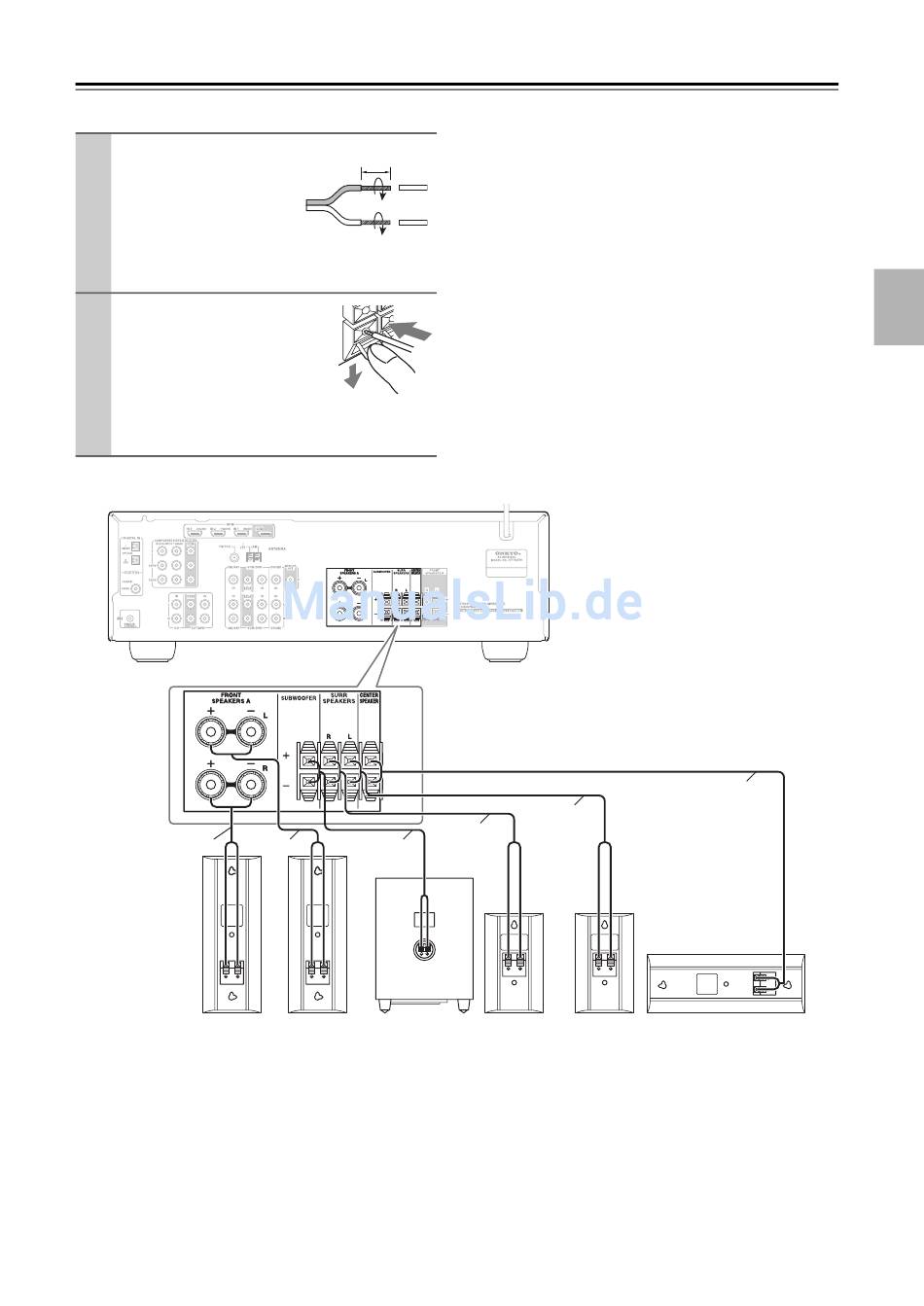

La seguente figura mostra quale altoparlante collegare a ogni coppia di terminali.
Rosso
Altoparlante
anteriore
destro
10–12 mm
Bianco
Viola
Altoparlante Subwoofer
anteriore
sinistro
Blu
Grigio
Altoparlante
Altoparlante
surround
surround
destro
sinistro
Verde
Altoparlante
centro
17
It-
