Montage

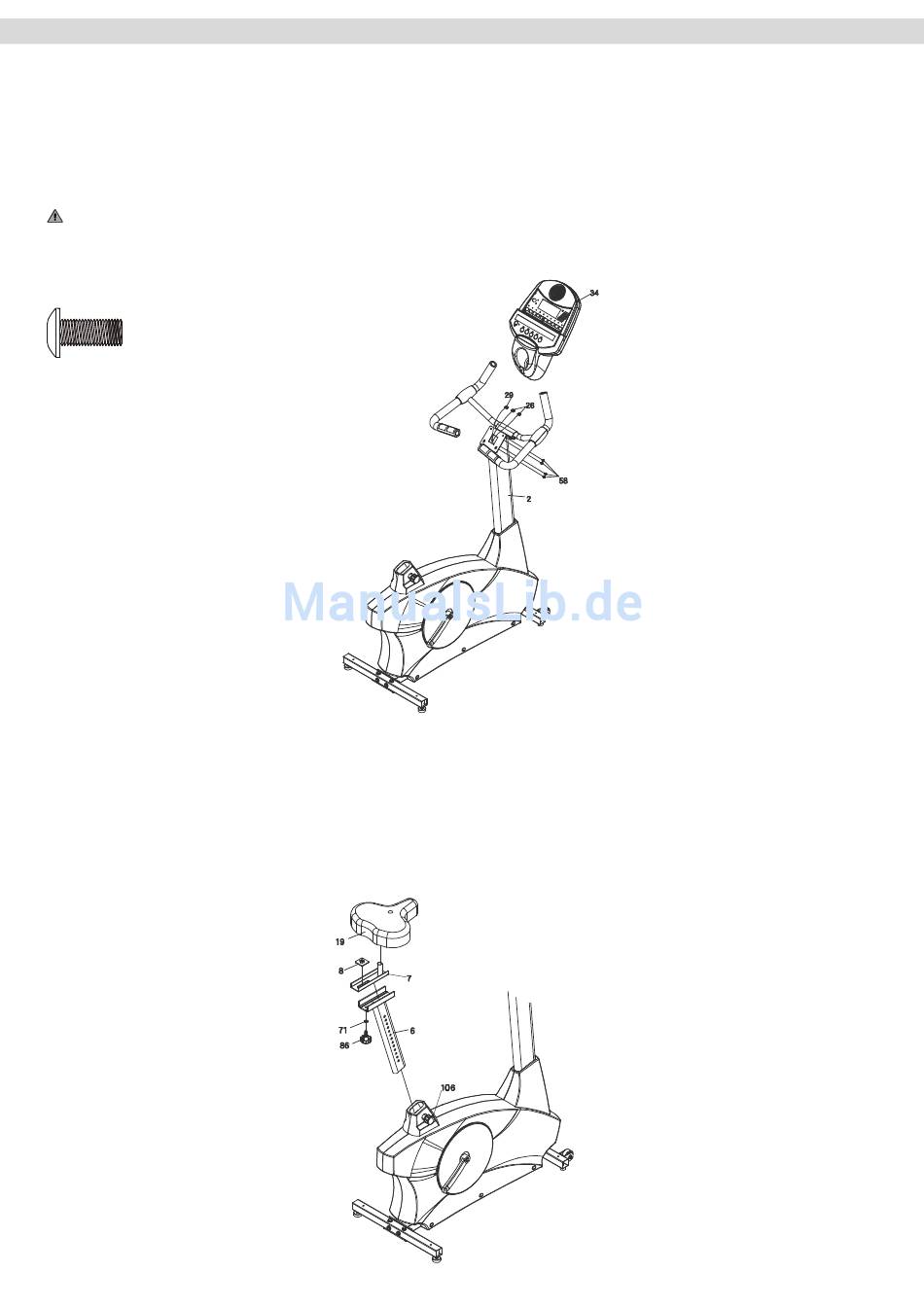

Schritt 4.1: Montage des Cockpits
Verbinden Sie die Kabel, die oben aus dem Lenkerschaft (2) ragen, mit den entsprechenden
Anschlüssen an der Rückseite des Cockpit (34). Sollten die Kabel etwas überstehen, so schieben
Sie diese vorsichtig zurück in den Lenkerschaft (2).
Befestigen Sie nun das Cockpit (34) mit vier Schrauben (58) am Cockpithalter des
Lenkerschaftes (2).
ACHTUNG:
Achten Sie beim Befestigen des Cockpits (34) unbedingt drauf, dass Sie die Kabel nicht quetschen
oder beschädigen.
Teil 58
Linsenkopfschraube M5x12
4 Stück
Schritt 4.2: Montage des Sattelrohrs und des Sattels
Setzen Sie den Sattelhalter (7) in die obere Aufnahme des Sattelrohrs (6) ein.
Achten Sie hierbei darauf, dass die Sattelaufnahme des Sattelhalters (7) Richtung Lenkerschaft
zeigt. Setzen Sie die Gewindeplatte (8) von oben auf die längliche Öffnung des Sattelhalters (7) und
verschrauben Sie diese von unten mit dem Sattelfeststellhandrad (86) und der Unterlegscheibe
(71). Setzen Sie nun den Sattel (19) auf den Sattelhalter (7) und verschrauben Sie diesen.
Hierbei können Sie auch, den für Sie optimalen Neigungswinkel des Sattels festlegen.
9
