Montage

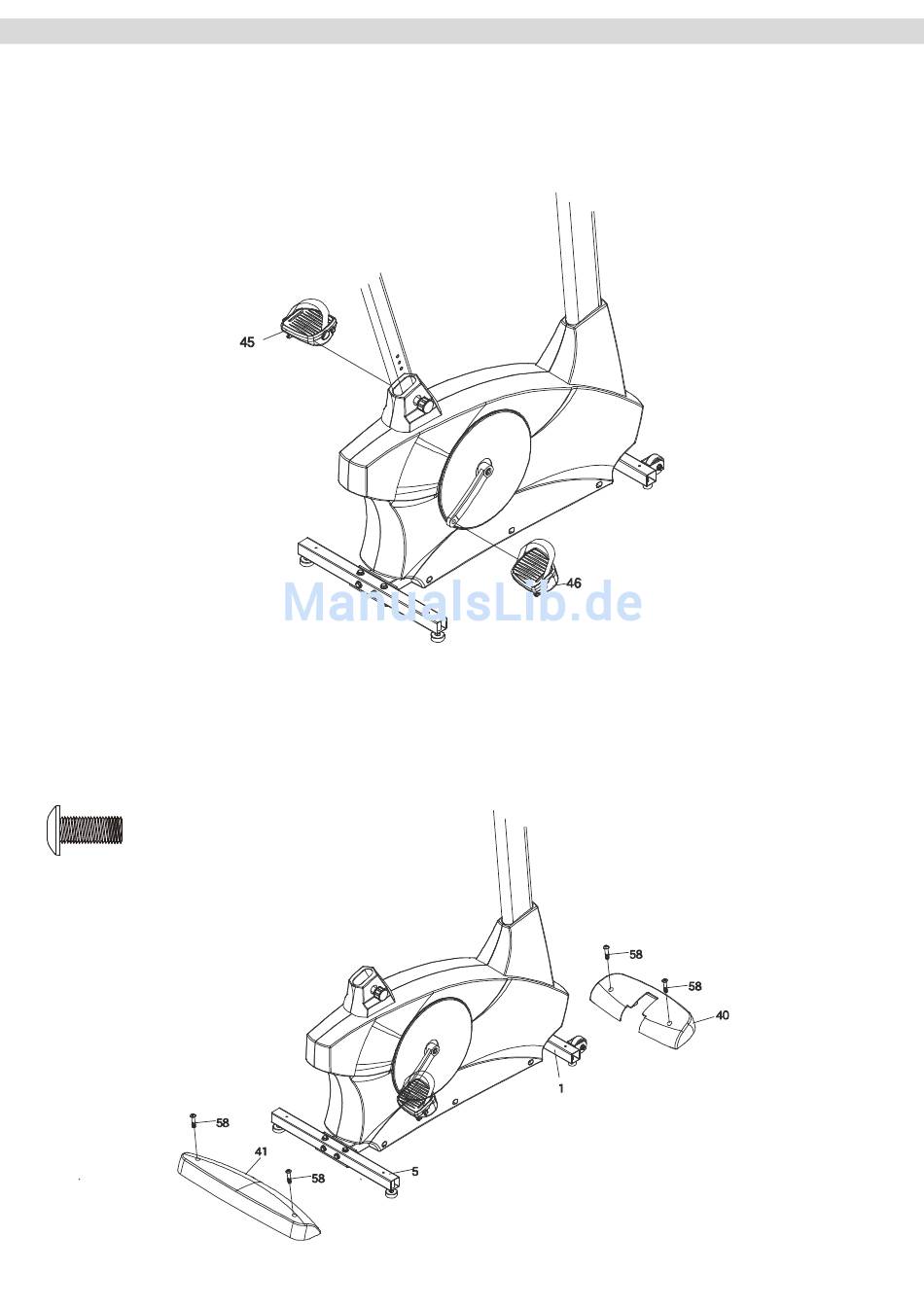

Schritt 4.3: Montage der Pedale
Setzen Sie das Gewinde der rechten Pedal (46) in die Aufnahme des rechten Pedalarms ein und
schrauben Sie diese im Uhrzeigersinn fest.
Setzen Sie dann das Gewinde der linken Pedal (45) in die Aufnahme des linken Pedalarms ein und
schrauben Sie diese gegen den Uhrzeigersinn fest.
Schritt 4.4: Montage der Standfußabdeckungen
Befestigen Sie nun die vordere Standfußabdeckung (40) am vorderen Standfuß und die hintere
Standfußabdeckung am hinteren Standfuß (5) des Hauptrahmens mit je zwei Schrauben (58).
Teil 58
Linsenkopfschraube M5x12
4 Stück
10
