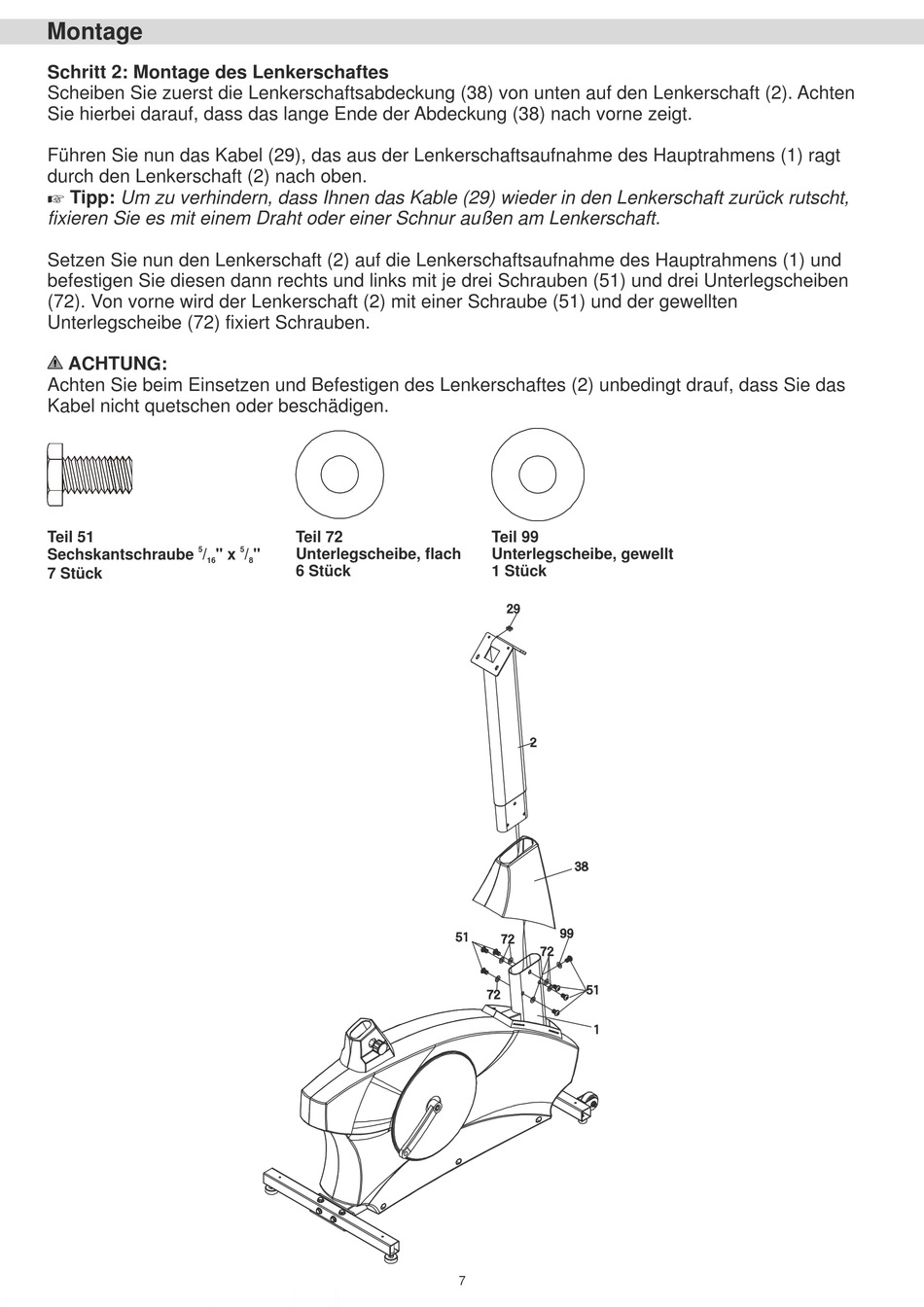

Montage
Schritt 2: Montage des Lenkerschaftes
Scheiben Sie zuerst die Lenkerschaftsabdeckung (38) von unten auf den Lenkerschaft (2). Achten
Sie hierbei darauf, dass das lange Ende der Abdeckung (38) nach vorne zeigt.
Führen Sie nun das Kabel (29), das aus der Lenkerschaftsaufnahme des Hauptrahmens (1) ragt
durch den Lenkerschaft (2) nach oben.
Z Tipp: Um zu verhindern, dass Ihnen das Kable (29) wieder in den Lenkerschaft zurück rutscht,
fixieren Sie es mit einem Draht oder einer Schnur außen am Lenkerschaft.
Setzen Sie nun den Lenkerschaft (2) auf die Lenkerschaftsaufnahme des Hauptrahmens (1) und
befestigen Sie diesen dann rechts und links mit je drei Schrauben (51) und drei Unterlegscheiben
(72). Von vorne wird der Lenkerschaft (2) mit einer Schraube (51) und der gewellten
Unterlegscheibe (72) fixiert Schrauben.
ACHTUNG:
Achten Sie beim Einsetzen und Befestigen des Lenkerschaftes (2) unbedingt drauf, dass Sie das
Kabel nicht quetschen oder beschädigen.
Teil 51
5
Sechskantschraube / " x / "
16
7 Stück
Teil 72
5
Unterlegscheibe, flach
8
6 Stück
Teil 99
Unterlegscheibe, gewellt
1 Stück
