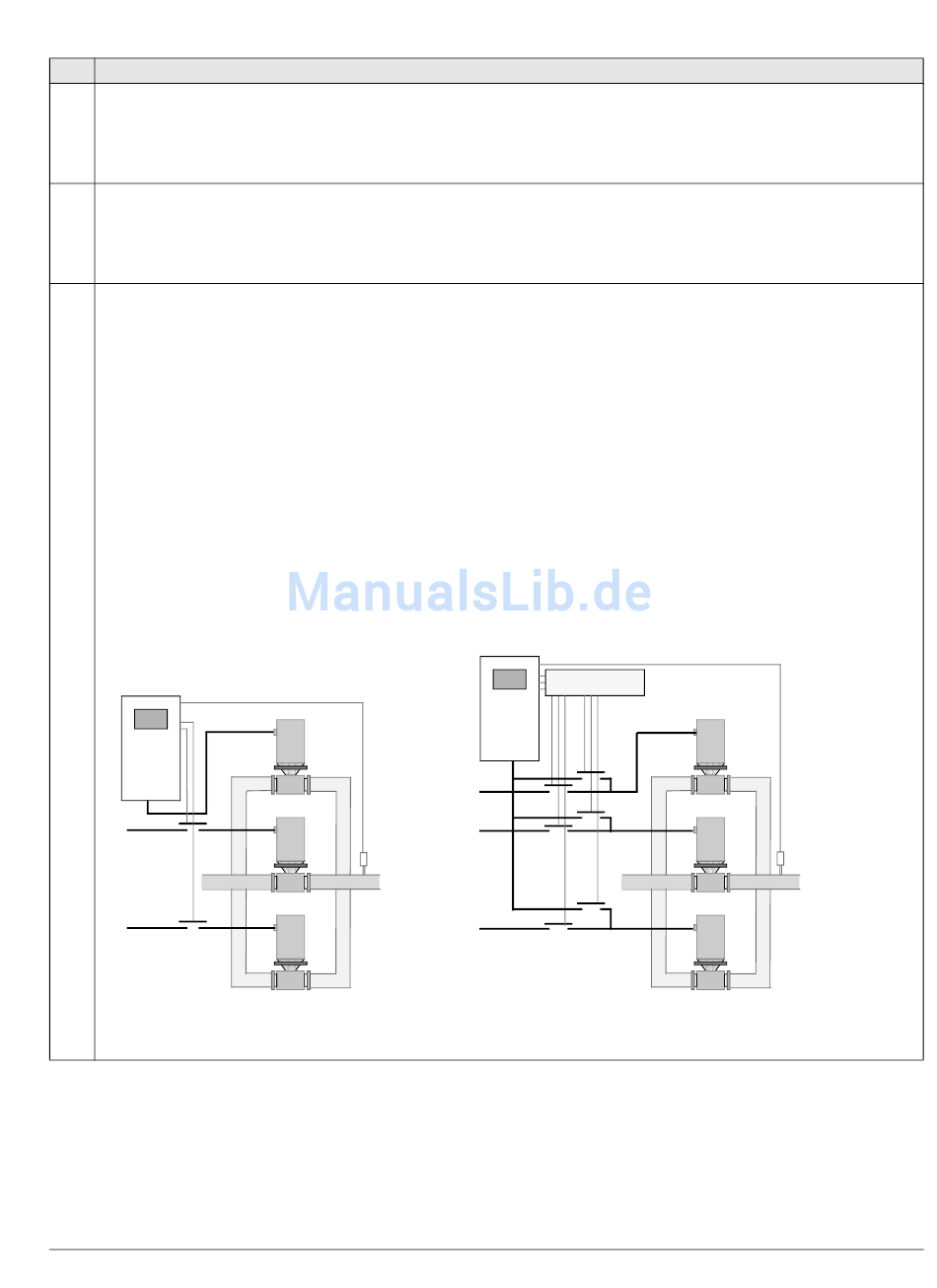

ACS550-01/U1 Benutzerhandbuch
Code Beschreibung
8115 HILFSM START V
Definiert die Startverzögerung für die Hilfsmotoren.
• Die Ausgangsfrequenz muss für diese Zeitspanne vor dem Start der Hilfsmotoren über den Grenzwert für die
Startfrequenz (Parameter 8109, 8110 oder 8111) liegen.
• Komplette Beschreibung des Betriebs siehe 8109
8116 HILFSM STOP V
Definiert die Stopverzögerung für die Hilfsmotoren.
• Die Ausgangsfrequenz muss für diese Zeitspanne vor dem Stop der Hilfsmotoren unter dem Frequenz-Grenzwert
(Parameter 8112 8113, oder 8114) liegen.
• Komplette Beschreibung des Betriebs siehe 8112
8117 ANZ HILFSMOTORE
Definiert die Anzahl der Hilfsmotoren.
• Für jeden Hilfsmotor ist ein Relaisausgang erforderlich, über den der Antrieb die Start/Stop-Signale ausgibt.
• Für die automatische Wechselfunktion wird, falls sie verwendet wird, ein zusätzlicher Relaisausgang für den
drehzahlgeregelten Motor benötigt.
• Nachfolgend wird die Einrichtung der benötigten Relaisausgänge beschrieben.
Relaisausgänge
Wie bereits festgestellt, benötigt der Hilfsmotor einen Relaisausgang, über den der Antrieb die Start/Stop-Signale
ausgibt. Nachfolgend wird beschrieben, wie der Antrieb den Motor und die Relais überwacht.
• Der ACS550 besitzt die Relaisausgänge RO1...RO3.
• Ein externes Digitalausgangsmodul (OREL-01) kann für die Bereitstellung der Relaisausgänge RO4...RO6
hinzugefügt werden.
• Die Parameter 1401...1403 und 1410...1412 definieren, wie die Relais RO1...RO6 verwendet werden –
Parameterwert 31 PFC definiert das für PFC verwendete Relais.
• Der ACS550 weist die Hilfsmotoren den Relais in aufsteigender Reihenfolge zu. Wenn die automatische
Wechselfunktion gesperrt ist, wird der erste Hilfsmotor an das erste Relais mit der Parametereinstellung = 31
usw. angeschlossen. Bei Verwendung der automatischen Wechselfunktion wird die Zuordnung regelmäßig
geändert. Zunächst wird der drehzahlgeregelte Motor an das erste Relais mit der Parametereinstellung = 31
angeschlossen, der erste Hilfsmotor wird an das zweite Relais mit der Parametereinstellung = 31
angeschlossen.
ACS550
Standard-PFC-Modus
• Der vierte Hilfsmotor verwendet die gleichen Werte für Sollwertsprung, die untere Frequenz und die Startfrequenz
wie der dritte Hilfsmotor.
1 .
START FREQ
1.
UNTERE FREQ
Relaislogik
ACS550
PFC mit autom. Wechselfunktion
201
PFC
PFC
usw.
PFC
