Schnittstellen

Parallele Schnittstelle

Buchsenbelegung

174
Die bidirektionale parallele Schnittstelle stellt den sogenannten
„Nibble"-Modus der Schnittstellennorm IEEE1284 bereit. Dieser er-
möglicht die Installation gemäß den Anforderungen von Windows
„Plug & Play".
Die genormte parallele Schnittstelle kann Daten mit einer Ge-
schwindigkeit von max. 30.000 Bytes pro Sekunde übertragen.
Wenn der Empfangspuffer voll ist, werden so lange keine Daten
mehr aufgenommen, bis Daten aus dem Speicher wieder weiterge-
geben sind. Damit wird eine Weitergabe der Daten in 1 Kilobyte-
Blöcken gewährleistet.

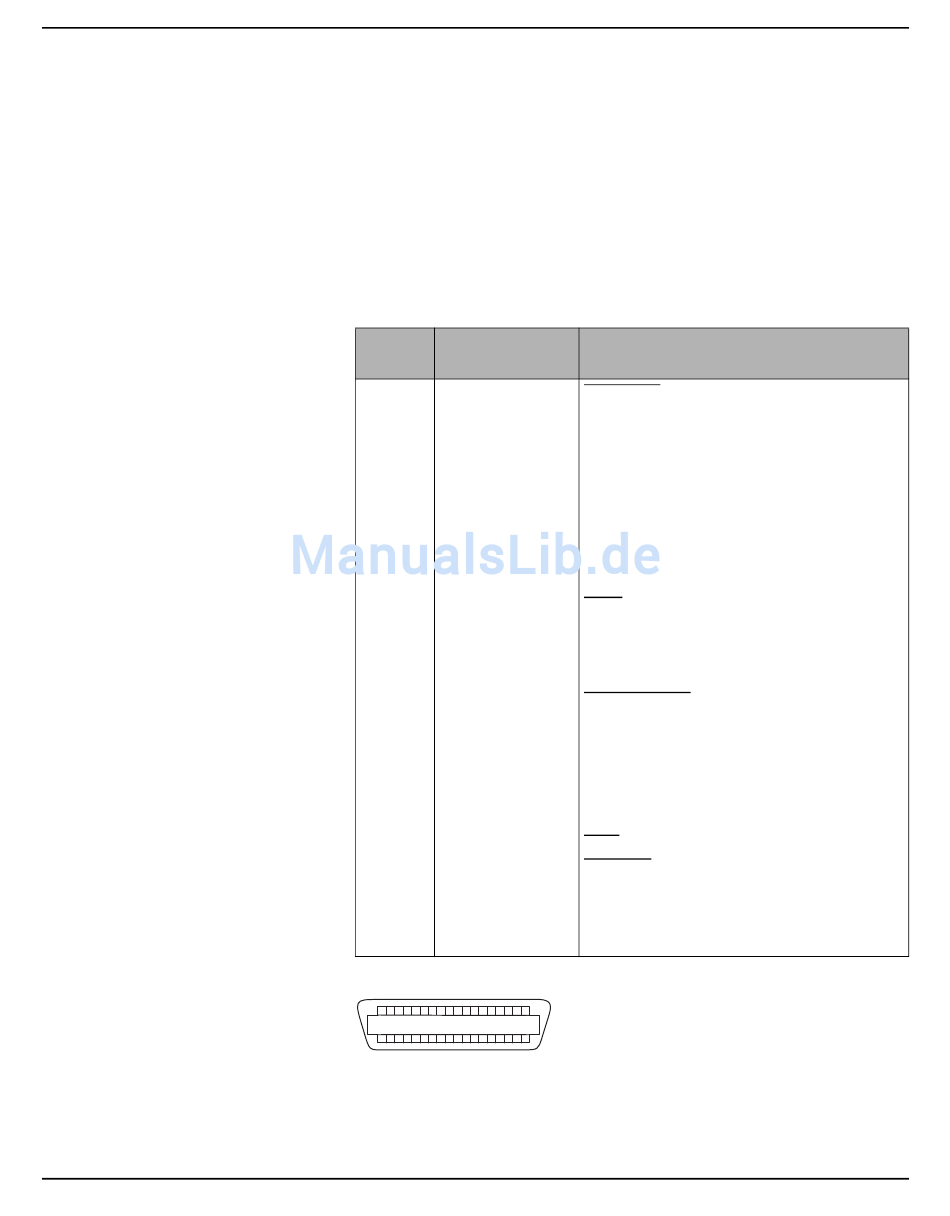

Richtung
Pin-Nr.
Drucker– PC
←
1
←
2
←
3
←
4
←
5
←
6
←
7
←
8
←
9
10 →
↔
11
↔
12
↔
13
↔
14
15
16
–
17
–
18
–
19–30
–
←
31
↔
32
33
–
34–35
36 ←
18 1
36 19
Benutzerhandbuch
Signal
STROBE (active low)
DATA 1
DATA 2
DATA 3
DATA 4
DATA 5
DATA 6
DATA 7
DATA 8
ACK (active low)
BUSY
PAPER EMPTY (PE)
SELECT
AUTO FEED (active low)
nicht benutzt
SIGNAL GROUND
CHASSIS GROUND
5 V (Imax = 500 mA)
SIGNAL GROUND
INIT (active low)
ERROR (active low)
SIGNAL GROUND
nicht benutzt
SELECT IN
Übertragungslänge: max. 2,0 m
