E T C I n s t a l l a t i o n s a n l e i t u n g
SmartLink™ Fähigkeit
Ein SmartLink fähiger SmartPack wird durch das SmartLink-Logo
an der Vorderseite der Einheit und zwei mit SmartLink
beschrifteten RJ45-Steckern an der Rückseite gekennzeichnet.
SmartLink ist ein Architektur-Steuerungssystem, das die Steuerung
der in den SmartPacks eingebauten 32 Presets und des Sequenzers
deutlich verbessert. Details zur Programmierung und der
Konfiguration finden Sie im SmartPack-Bedienungshandbuch.

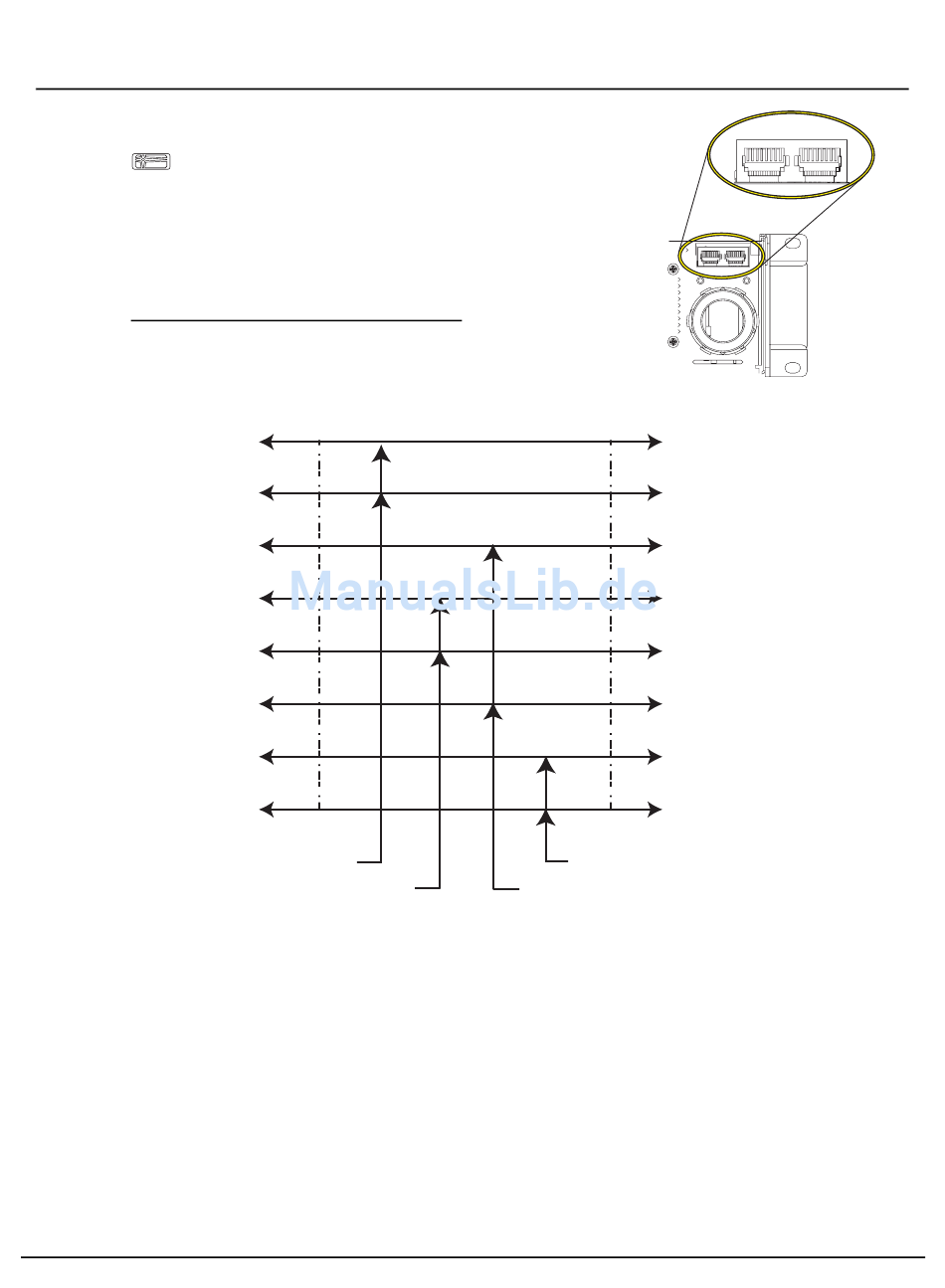

Technische Da ten der SmartLink-Kabel
Ein mit jeweils zwei direkt durchverbundenen RJ45-Steckern
versehenes CAT 5-Kabel (mindestens) ist für SmartLink notwendig.
RJ45-Pinbelegung bei einem Ca t 5-Kabe l
geen
verbinding
V unreg
NET A
NET B
Erde
ISO Com
Panik-Eingang
Smar t Pa ck, I nst al l at io nsa nl ei t un g de r t r ag ba re n Ver si on
1
2
3
4
5
6
7
8
Paar
Paar
SmartPack, tragbare Version
Paar
Paar
Sei te 3 von 6
SmartLink
In
Thru
1
geen
verbinding
2
V unreg
3
NET A
4
NET B
5
Erde
6
ISO Com
7
Panik-Eingang
8
El ect r on ic T he at r e Con tr o ls , I nc.
