E T C I n s t a l l a t i o n s a n l e i t u n g
Elektrische Anforderungen
Elektrische Anforderungen in Europa (CE)
Anforderungen be i Drehstrom (Europa)
5-adrigefs Kabel (6 mm
230 V / 400 V AC, 50 - 60 Hz, 3P+N+ PE
•
Maximale und auch erforderliche Belastbarkeit: 32 A pro Phase
•
Farbcode:
•
Grün / gelb = Schutzerde (PE)
•
Blau = Nullleiter
•
Schwarz = L1
•
Braun = L2
•
Grau oder Schwarz = L3
•
Ausgerüstet mit einem 5-poligen 32 A CEE-Stecker.
Anforderungen be i eine r Phase (Europa)
3-adriges Kabel (10 mm
230 V AC, 50 - 60 Hz, 1P+N+ PE
•
Maximale Strombelastbarkeit 63 A
•
Farbcode:
•
Grün / gelb = Schutzerde (PE)
•
Blau = Nullleiter
•
Braun = Phase
•
Ausgerüstet mit einem 3-poligen 63 A CEE-Stecker.
Elektrische Anforderungen für UL
Starkstrom-Zuführung
40 A, 120 V / 208 V AC, 3 Phasen, 4 Adern und Erde, 50 / 60 Hz, 8/5 oder 6/5 SO, SJO oder entsprechend
60 A, 120V / 240 V AC, 1 Phase, 3 Adern und Erde, 50 / 60 Hz, 6/4 SO, SJO oder entsprechend
•
Farbcode:
•
Grün = Erde
•
Weiß = Nullleiter
•
Schwarz = L1
•
Rot = L2
•
Blau = L3
Smar t Pa ck, I nst al l at io nsa nl ei t un g de r t r ag ba re n Ver si on
2
je Ader) aus widerstandsfähigem Gummi doppelt isoliert, entsprechend HO7 (1,2 m lang)
2
je Ader) aus widerstandsfähigem Gummi doppelt isoliert, entsprechend HO7 (1,2 m lang)
Sei te 2 von 6
SmartPack, tragbare Version

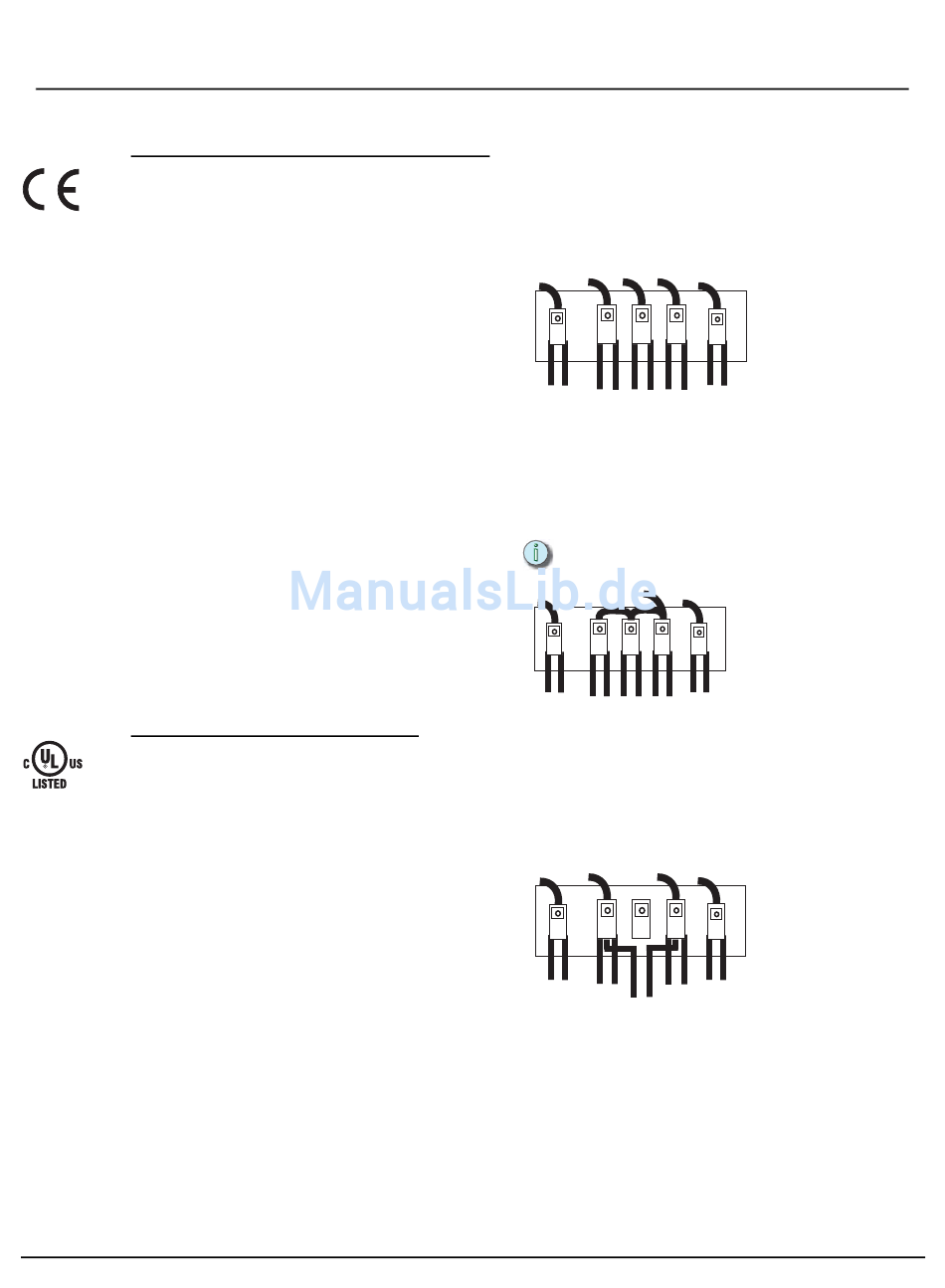

Konfiguration für 3-Phasen
Erde
L3
L2
L1
Zu den Sicherungsautomaten
(fabriksseitige Verdrahtung)
Konfiguration für eine Phase (Europa)
Wichtiger Hinweis
Die Überbrückungsdrähte müssen der
Dimensionierung der Zuleitung entsprechen.
Erde
L3
L2
L1
N
Zu den Sicherungsautomaten
(fabriksseitige Verdrahtung)
Konfiguration für eine Phase (USA)
Erde
L3
L2
L1
1A 2A
1C 2C
1B 2B
Zu den Sicherungsautomaten
El ect r on ic T he at r e Con tr o ls , I nc.
N
N
