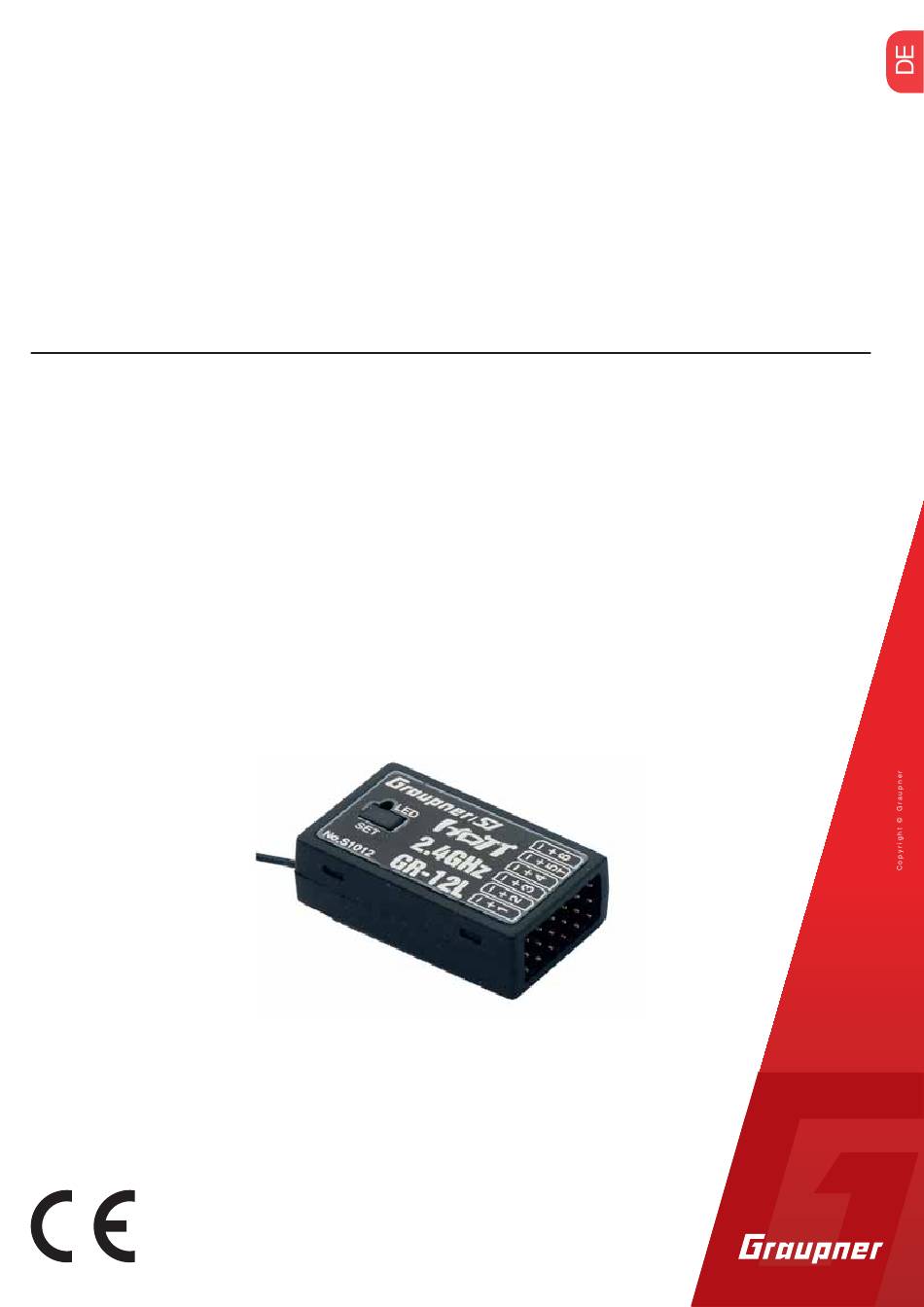

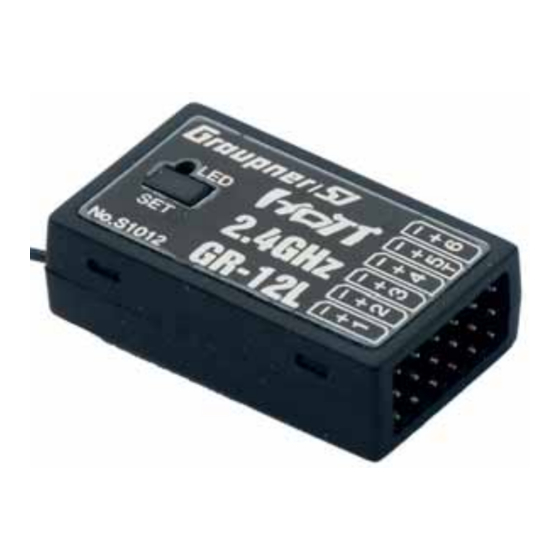

- Seite 1 Anleitung GR-12L HoTT 6-Kanal 2.4 GHz HoTT Empfänger Best.-Nr. S1012...
- Seite 2 2 / 20 S1012_GR-12L_DE_V1sh...
-
Seite 3: Inhaltsverzeichnis
..................4 Servicestellen ..................4 gemäße Verwendung ..........5 Zielgruppe ..................5 Lieferumfang ..................5 Technische Daten ................6 S1012 GR-12L HoTT ................6 Anschlusstabelle ................6 Symbolbeschreibung ................7 Sicherheitshinweise ................7 Zu Ihrer Sicherheit im Umgang mit Sender und Empfänger ..8 Zu Ihrer Sicherheit im Umgang mit Akkus ........8... -
Seite 4: Einführung
Einführung Vielen Dank, dass Sie sich für einen Graupner S1012 GR-12L Emp- fänger entschieden haben. Lesen Sie diese Anleitung sorgf durch, um op Resultate mit Ihrem HoTT-System zu erzielen und vor allem um Ihre Modelle sicher zu steuern. Sollten beim Betrieb irgendwelche Schwierigkei- ten au auchen, nehmen Sie die Anleitung zu Hilfe oder fragen Sie Ihren Händler oder das Graupner Service Center. -
Seite 5: Bes Gemäße Verwendung
Modellbauer erfolgen. Sollten Sie nicht über ausreichende Kenntnisse über den Umgang mit ferngesteuerten Modellen verfü- gen, so wenden Sie sich an an Ihren Händler, einen erfahrenen Modellbauer oder an einen Modellbau-Club. Lieferumfang Empfänger S1012 GR-12L HoTT Anleitung S1012_GR-12L_DE_V1sh 5 / 20... -
Seite 6: Technische Daten
Technische Daten 1 x Draht 145 mm, Antenne davon Antenne 30 mm Betriebsspannung (2,5) 3,6 ... 8,4 V Frequenzbereich 2400 ... 2483.5 MHz Modula 2.4 GHz FHSS Anzahl Steuerkanäle Stromaufnahme ca. 70 mAh Temperaturbereich -15 … +70 °C Abmessungen ca. 36 x 21 x 10 mm Gewicht ca. -
Seite 7: Symbolbeschreibung
Sie den Test bei laufendem Motor und mit kurzen Gasstö- ßen. Es dürfen nur die von uns empfohlenen Komponenten und Zube- hörteile verwendet werden. Verwenden Sie immer nur zueinan- der passende, original Graupner-Steckverbindungen gleicher Konstruk aterials. Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Beim Lösen der Steckverbindung nicht an den Kabeln ziehen. -
Seite 8: Zu Ihrer Sicherheit Im Umgang Mit Sender Und Empfänger
Bei Fragen, die nicht mit Hilfe der Bedienungsanleitung geklärt werden können, setzen Sie sich bi e mit uns oder einem ande- ren Fachmann in Verbindung. Zu Ihrer Sicherheit im Umgang mit Sender und Empfänger WARNUNG Achten Sie während der Programmierung Ihrer Fernsteueranlage darauf, dass ein angeschlossener Motor im Modell nicht unbeab- sich gt Unterbrechen Sie die Treibsto versorgung bzw. -
Seite 9: Montage
Rumpf zu führen. Anschluss Stecken Sie die am Empfänger anzuschließenden Geräte in die Ste- ckerleiste des Empfängers. Die Servoanschlüsse der Graupner- HoTT- Empfänger sind entsprechend nummeriert. Das Stecksystem ist verpolungssicher. Wenden Sie auf keinen Fall Gewalt an. -
Seite 10: Stromversorgung
Empfänger im Bin- demodus. 4. Innerhalb dieser Zeitspanne das Binden entspre- chend der Anleitung des Senders starten. 5. Erlischt die rote LED des Empfängers GR-12L HoTT, wurde der Binding-Vorgang erfolgreich abgeschlossen. Ihre Sender-/Empfängerk st betriebsbereit. 10 / 20... -
Seite 11: Reset Des Empfängers
Wurde der Reset bei abgeschaltetem Sender oder mit einem unge- bundenen Empfänger ausgelöst, beginnt die rote LED des Empfän- gers GR-12L HoTT nach ca. 3 Sekunden zu blinken. Den Taster nun losgelassen werden. Wurde der Reset mit einem ungebundenen Empfänger durchge- führt, kann unmi elbar anschließend ein Binde-Prozess eingeleitet... -
Seite 12: Einstellen Und Anzeigen Der Empfängereinstellungen
Wie die Menüs eines Empfängers aufzurufen sind, Sie im Abschni „Telemetrie“ der jeweiligen Senderanleitung sowie eine ausführliche Beschreibung der Empfängermenüs auf der jeweiligen Produktseite unter www.graupner.com im Internet. Hinweis Die in den nachfolgen Displayabbildungen dargestellten Werte zei- gen die Standardwerte. - Seite 13 CH5 FUNCTION SERVO Der Anschluss 5 eignet sich zum Betrieb von RC-Kompenenten und zum Updaten des Empfängers. SENSOR Der Anschluss 5 eignet sich zum Betrieb von Telemetrie-Senso- ren. BATT V Unter Vorschaltung der nachfolgend beschrieben Schaltung kann eine Gleichspannung von max. 25,5 V anstelle der Empfän- gerspannung im Display angezeigt werden.
-
Seite 14: Display „Mixer
Mit Hilfe dieses RSSI-Signals und einer Flugkontrollpla mit OSD, wie z. B. Best.-Nr. 48377, kann die Signalstärke des Empfängers in Videobrillen oder auf Bildschirmen sichtbar gemacht werden. Einstellbereich: OFF, CH8, CH12, CH16 F.RESET Nach Umstellung des Wertefeldes auf „Yes“ und nachfolgendem oder Drücken der ENT-Taste, oder äquivalent, wird ein Werksreset des Empfängers durchgeführt. -
Seite 15: Display „Ch Reverse
Display „CH REVERSE“ In diesem Display kann die Drehrichtung jedes einzelnen der an den Empfängerausgängen 1 … 6 angeschlossenen Servos individuell ein- gestellt werden: Gewünschte Zeile anwählen; ENTER-Taste oder äquivalent an oder drücken und dann im ak ven Wertefeld den Einstellwert von „Normal“ in „Reverse“, oder umgekehrt, ändern. S1012_GR-12L_DE_V1sh 15 / 20... -
Seite 16: Firmware-Update
Nasen. Wenden Sie auf keinen Fall Gewalt an, der Stecker sollte leicht einrasten. Stecken Sie beim Empfänger GR-12L HoTT das andere Ende des Adapter-Kabels in die mit „– +5 T“. Das Stecksystem ist verpolungssi- cher. Wenden Sie auf keinen Fall Gewalt an. Der Stecker sollte ganz eingeschoben sein. - Seite 17 S1012_GR-12L_DE_V1sh 17 / 20...
-
Seite 18: De - Vereinfachte Konformitätserklärung
Manufaturer / Manufakturer GRAUPNER Co. Ltd Post Code: 14557 202-809, 18, Bucheon-ro 198beon-gil, Bucheon-si, Gyeonggi-do, South Korea Vertrieb Deutschland, Österreich, Niederlande D-Power Modellbau Robbe Modellsport Inhaber: Horst Derkum Sürther Straße 92-94 Industriestraße 10 50996 Köln 4565 Inzersdorf im Kremstal Deutschland Österreich... -
Seite 19: Hinweise Zum Umweltschutz
Zur Reinigung das Produkt nur mit einem trockenen Lappen (keine Reinigungsmi el verwenden!) leicht abreiben. Garan Die Fa. Graupner/SJ GmbH, Henrie enstrasse 96, 73230 Kirchheim/ Teck gewährt ab dem Kaufdatum auf dieses Produkt eine Garan von 24 Monaten. Die Garan gilt nur für die bereits beim Kauf des...
