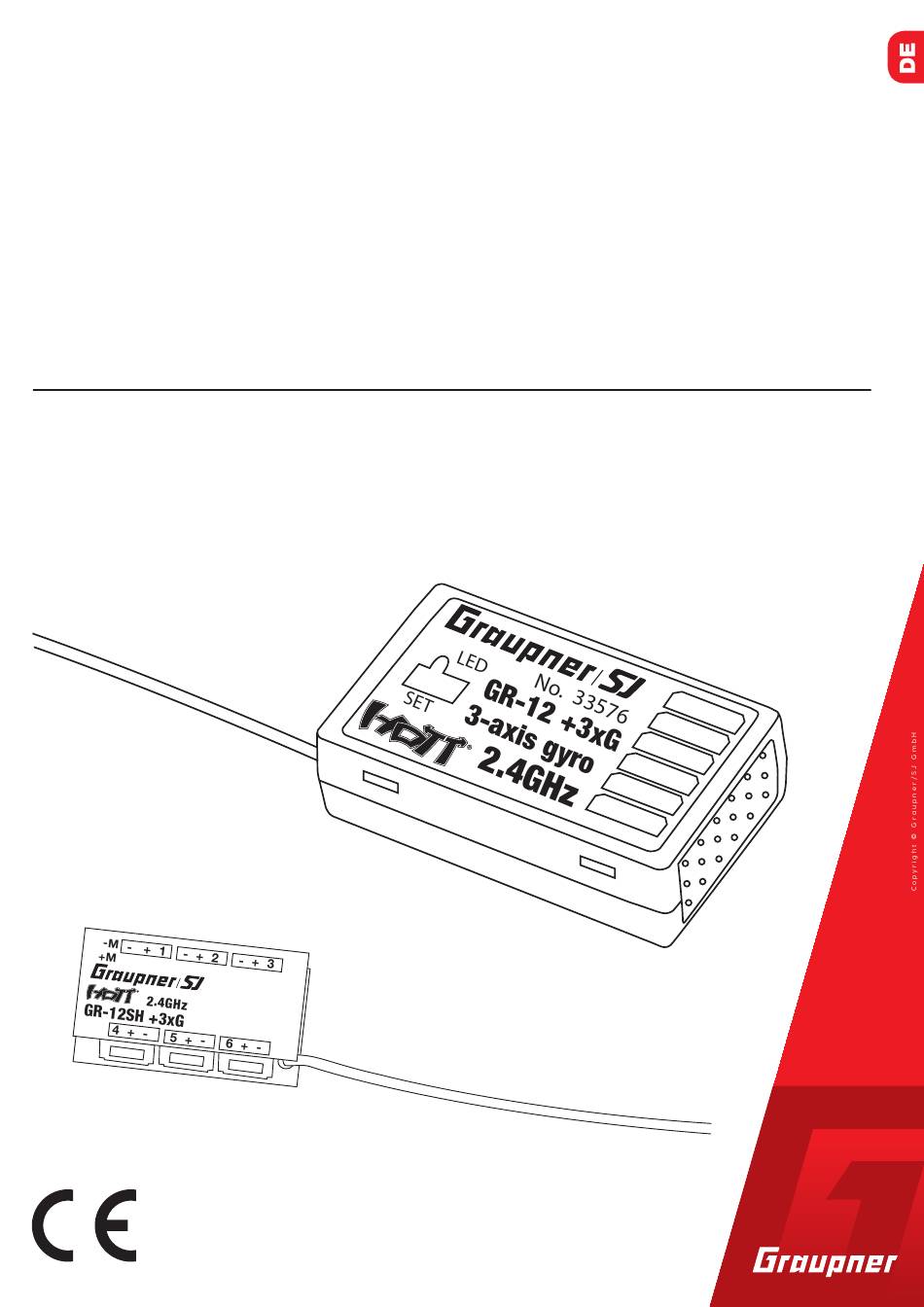

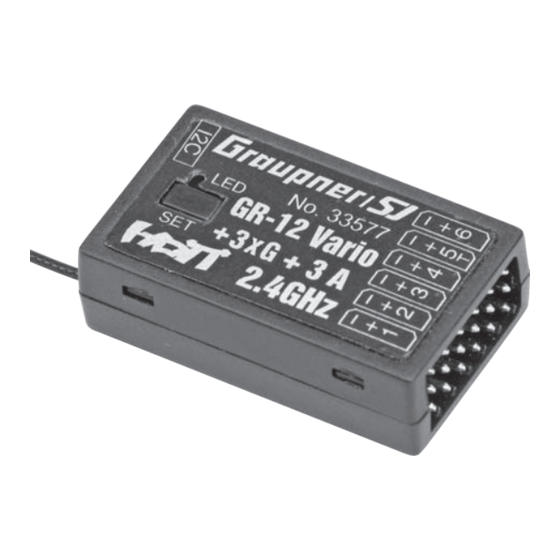

- Seite 1 Anleitung GR-12 HoTT 2.4 GHz Empfänger mit 3-Achs Gyro Firmware mit Headinglock und Drehratenmodus No. 33575 / 33576 / 33577 (Vario)
- Seite 2 2 / 24 33576_jp_V1...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ................4 Servicestellen ..............4 Bestimmungsgemäße Verwendung ........5 Zielgruppe ................5 Lieferumfang ................5 Technische Daten ..............5 Symbolbeschreibung ............6 Sicherheitshinweise ............6 Montage ................8 Binding .................8 Anschluss ................9 Stromversorgung ..............9 Programmierung der Empfängereinstellungen ....10 Empfänger-Einstellmenü ............10 Freie Mischer ..............11 Zuordnen der Kreiselachsen ..........14 Programmierung der Regelung ........16 Display Kreiseleinstellungen ..........16 Achsenempfindlichkeit programmieren ......18... -
Seite 4: Einführung
Einführung Vielen Dank, dass Sie sich für einen Graupner Empfänger GR-12 HoTT 2.4 GHz 3-Achs Gyro entschieden haben. Dieser Empfänger ist extrem vielseitig. Lesen Sie diese Anleitung sorgfältig durch, um die besten Resul- tate mit Ihrem Empfänger zu erzielen und vor allem um Ihre Modelle sicher zu steuern. -
Seite 5: Bestimmungsgemäße Verwendung
Modellbauer erfolgen. Sollten Sie nicht über ausreichende Kenntnisse über den Umgang mit ferngesteuerten Modellen verfügen, so wenden Sie sich an einen erfahrenen Modellbauer oder an einen Modellbau-Club. Lieferumfang Empfänger GR-12 HoTT 2.4 GHz 3-Achs Gyro Anleitung Technische Daten 33575 33576... -
Seite 6: Symbolbeschreibung
Symbolbeschreibung Beachten Sie immer die mit diesem Warnpiktogramm gekenn- zeichneten Informationen. Insbesondere diejenigen, welche zusätzlich durch VORSICHT oder WARNUNG gekennzeichnet sind. Das Signalwort WARNUNG weist Sie auf mögliche, schwere Ver- letzungen hin, das Signalwort VORSICHT auf mögliche, leichte Verletzungen. Hinweis warnt Sie vor möglichen Fehlfunktionen. Achtung warnt Sie vor möglichen Sachschäden. - Seite 7 Umbauen und/oder Verändern des Produkts nicht gestattet. Es dürfen nur die von uns empfohlenen Komponenten und Zubehörteile verwendet werden. Verwenden Sie immer nur zueinander passende, original Graupner-Steckverbindun- gen gleicher Konstruktion und gleichen Materials. Achten Sie darauf, dass alle Steckverbindungen fest sitzen.
-
Seite 8: Montage
Montage Der Empfänger muss rechtwinklig zu einer Achse des Modells auf der Empfängerplattform ausgerichtet werden. Es muss immer die untere Fläche des Empfängers parallel zu einer Modellachse liegen. Entfernen Sie vor der Montage den Aufkleber auf der Empfän- gerrückseite und verwenden Sie optional die Doppelklebepads S8376 für Gr-18. -
Seite 9: Anschluss
Fasen. Wenden Sie auf keinen Fall Gewalt an, der Stecker sollte leicht einrasten. Die Buchsen sind auch entspre- chend beschriftet, die braune Litze (-), rot (+) und orange (Sig- nal). Die Servoanschlüsse der Graupner-HoTT 2.4-Empfänger sind nummeriert. Der Anschluss Kanal 6 kann auch für das (digitale) Summensi- gnal programmiert werden (siehe Abschnitt Empfängereinstel-... -
Seite 10: Programmierung Der Empfängereinstellungen
Programmierung der Empfängereinstellungen Der Empfänger kann mit einem geeigneten HoTT-Sender oder der SMART-BOX programmiert werden. Empfänger-Einstellmenü Das Einstellmenü des Empfängers erscheint im Menü „Teleme- trie“ unter EINSTELLEN / ANZEIGEN oder im Falle der SMART- EMPFAENGER 2.0< > >ALARM VOLT 3,8V BOX unter SETTING &... -
Seite 11: Freie Mischer
wird zum Zeitpunkt der Überarbeitung dieser Anleitung von eini- gen der neuesten elektronischen Entwicklungen im Bereich von Flybarless-Systemen, Power-Stromversorgungen usw. genutzt. Kanal 5 (K5): Der Ausgang Kanal 5 kann zur Servosteuerung, als Telemetrie- buchse oder zur Spannungsmessung verwendet werden. Wird die Spannungsmessung aktiviert, kann (anstatt eines Servos oder Telemetriesensors) über die im Anschluss beschriebene Schaltung eine Spannung bis max. - Seite 12 MISCHER: Bis zu vier Mischer können gleichzeitig programmiert werden. Wechseln Sie in der Zeile „Mischer“ zwischen Mischer 1, Mischer 2,..und Mischer 4. Die folgenden Einstellungen betreffen immer nur den in dieser Zeile ausgewählten Mischer. VON KANAL: Das an der Signalquelle anliegende Signal wird in einstellbarem Maße dem Zielkanal (NACH KANAL) zugemischt.
- Seite 13 Deltamodell mit Differenzierung (1 Querruder) FREIE MISCHER < > FREIE MISCHER < > FREIE MISCHER < > >MISCHER: >MISCHER: >MISCHER: VON KANAL: VON KANAL: VON KANAL: >NACH KANAL: >NACH KANAL: >NACH KANAL: >TRIMM: >TRIMM: >TRIMM: WEG - : -100% WEG - : +60% WEG - : +100%...
-
Seite 14: Zuordnen Der Kreiselachsen
Modell eingebaut werden! Werden hingegen Servos verwendet, die programmiert werden kön- nen (z. B. Graupner DES, HVS oder HBS-Servos - lesen Sie dazu die Anleitung des Update-Programms Firmware_Upgrade_grStudio - kann die Servoreverse-Einstellung direkt im Servo vorgenommen werden. - Seite 15 In der Anzeige ‚Quer/Höhe/Seite erscheint die jeweilige Krei- selachse 1, 2 oder 3, das Vorzeichen ergibt sich aus der Ein- baulage und Servorichtung Sind alle drei Achsen eingelernt, springt die Anzeige auf „Neueinstellung: Nein“. Höhenruder: Bewegung des Modells Ruderreaktion (Heckansicht) VORSICHT Überprüfen Sie nach dem...
-
Seite 16: Programmierung Der Regelung
Hinweis Bevor Sie bei einem neuen Modell mit den Einstellungen beginnen, müssen Sie die Anzahl der Querruderservos im Menüpunkt „Quer Servos“ eingeben sowie die Kreiselachsen und -richtungen im Menü- punkt „Neueinstellung“ einlernen. Programmierung der Regelung Display Kreiseleinstellungen MODE Kreisel Einstell.< > In diesem Punkt wählen Sie den Kreiselregelmodus (0-3) aus: MODE QR/HR (2)K7... - Seite 17 Hinweis Ist das Modell im Mode 3 zu agil, empfiehlt es sich im Sender für diesen Modus DUAL RATE und/oder EXPO einzustellen. Dadurch reagiert das Modell sanfter. Im Drehratenmodus ver- sucht das Modell die gesteuerte Drehrate zu erreichen. Im Modus 2 kann EXPO ebenfalls Sinn machen. Quer/Höhe/Seite: Zeigt den programmierten Wert für das entsprechende Ruder Die Kreiselregelung kann auch durch Setzen des Wertes AUS...
-
Seite 18: Achsenempfindlichkeit Programmieren
Je nach verwendetem Sender kann der Faktor fest vorgegeben oder mit Hilfe der Proportionalgeber auch während des Fluges verändert werden. Flugphasenabhängige Einstellung Die Ansteuerung der Faktoreinstellung über einen Kanal durch flugphasenabhängige Gebereinstellung ist nur bei mx-20 / mc-20 / mc-32 / MZ-24PRO möglich, siehe hierzu in der Anlei- tung des jeweiligen Senders die Menüpunkte „Gebereinstellun- gen“... -
Seite 19: Initialisierung Des Kreisel
Programmieren bei Sendern ohne Proportionalgeber Kreisel Einstell.< > 1. Bewegen Sie den Cursor in die gewünschte Zeile, hier „Quer“ MODE QR/HR (2)K7 MODE SR (2)K7 für das Querruder. >Quer: 2. Durch Drücken der SET-Taste wird das Feld Kanal aktiv, >Hoehe: wählen Sie den gewünschten Wert (1 - 10 oder AUS) aus Seite : und speichern ihn durch erneutes Drücken der SET-Taste. -
Seite 20: Firmware-Update
Best.-Nr. 7168.6A oder 7168.S. Die dazu benötigten Programme und Dateien finden Sie bei den entsprechenden Produkten jeweils unter Download auf www. graupner.de. Empfänger Empfänger GR-12+3xG HoTT/ (Best.-Nr. 33576/33577): Empfänger GR-12SH+3xG HoTT (Best.-Nr. 33575): es wird zusätzlich ein Adapterkabel Best.-Nr. 33565.1 benötigt. 333576/33577 333575 Verbinden Sie das Adapterkabel mit der USB Schnittstelle Best.-Nr. -
Seite 21: Konformitätserklärung
Übertragung beendet ist. Bitte beachten Sie hierzu die ausführliche Updateanleitung unter www.graupner.de im Downloadbereich des jeweiligen Artikels. Konformitätserklärung 33575/33576/33577 Empfänger GR-12 HoTT 2.4 GHz 3-Achs Gyro Graupner/SJ erklärt, dass das Produkt den CE Bestimmungen entspricht. EN 301 489-1 V1.9.2 EN 301 489-17 V2.2.1 EN 300 328 V1.8.1... -
Seite 22: Hinweise Zum Umweltschutz
Die jeweils aktuelle Version finden Sie im Internet unter www.graupner.de auf der entsprechenden Pro- duktseite. Darüber hinaus übernimmt die Firma Graupner keiner- lei Verantwortung oder Haftung für Fehler oder Ungenauigkei- ten, die in Bau- bzw. Bedienungsanleitungen auftreten können. - Seite 23 NOTIZEN NOTIZEN NOTIZEN NOTIZEN NOTIZEN NOTIZEN NOTIZEN NOTIZEN NOTIZEN NOTIZEN NOTIZEN NOTIZEN NOTIZEN NOTIZEN NOTIZEN NOTIZEN 23 / 24 33576_jp_V1...
