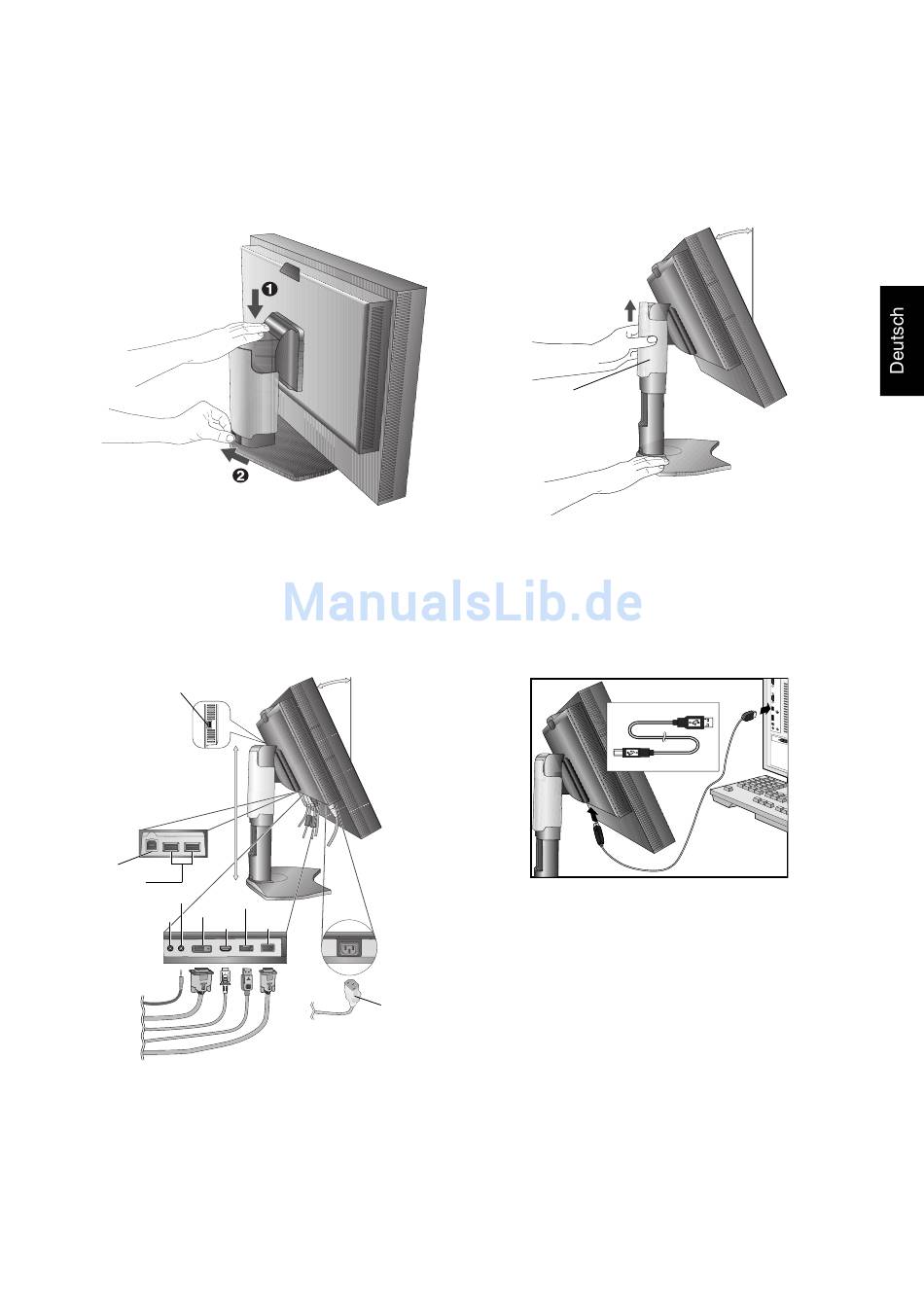

3. Die Höheneinstellung ist durch eine Taste gesperrt. Legen Sie Ihre Hand auf die Oberseite des Monitors, und drücken Sie
den Bildschirm in die niedrigste Position. Schieben Sie die Sperrtaste, um den Standfuß zu entriegeln und das Oberteil des
Monitors anzuheben (Abbildung B.1).
HINWEIS: Seien Sie beim Entriegeln des Monitorfußes vorsichtig.
Fassen Sie den LCD-Bildschirm auf beiden Seiten an, neigen Sie ihn in einem Winkel von 30 Grad und heben Sie ihn in die
höchste Position. Schieben Sie die Kabelabdeckung nach oben (Abbildung B.2).
HINWEIS: Die Kabelabdeckung kann nicht entfernt werden.
Abbildung B.1
4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1). Verbinden Sie den Anschluss des
Typs B mit dem USB-Upstream-Port auf der hinteren rechten Seite des Monitors und den Anschluss des Typs A mit dem
Downstream-Port am Computer (Abbildung C.1a). Wenn Sie das Kabel eines USB-Geräts verwenden, müssen Sie es in
einen der Downstream-Ports des Monitors einstecken.
HINWEIS: Eine fehlerhafte Kabelverbindung kann zu Betriebsfehlern, Beschädigungen von Komponenten des LCD-Moduls
und einer Verkürzung der Lebensdauer des Moduls führen.
USB-Downstream
Höchste
Fußposition
USB-Upstream
USB-Downstream
Audioeingang
Audioeingang
DisplayPort
DVI-D
DVI-D
Kopfhörer
Kopfhörer
HDMI
Abbildung C.1
30° Neigung
D-SUB
Netzkabel
Deutsch-7
Kabelabdeckung
Abbildung B.2
Typ B
Typ B
Abbildung C.1a
30° Neigung
Typ A
Typ A
