Installation auf einem Tragarm
Dieser LCD-Monitor kann mit einem Tragarm verwendet werden.
So bereiten Sie den Monitor für eine alternative Montage vor:
•
Befolgen Sie die Anweisungen des Herstellers der Monitorhalterung.
•
Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der das Gewicht des Monitors
unterstützt.
Auf Seite 26 fi nden Sie weitere Informationen. Entfernen Sie vor der Montage den Monitorfuß.
* Weitere Informationen erhalten Sie bei Ihrem Händler.

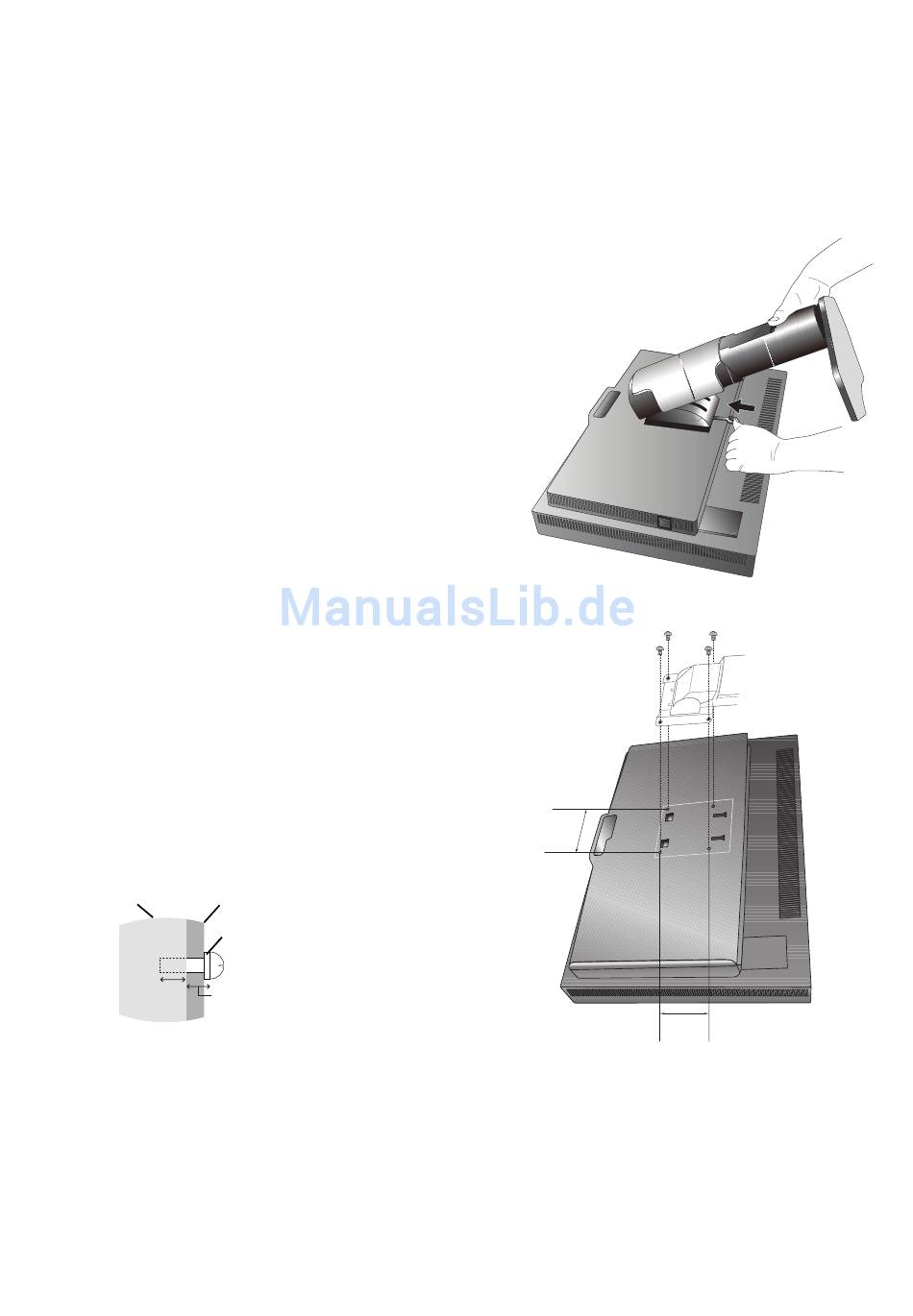

Entfernen des Monitorfußes für die Montage
So bereiten Sie den Monitor für eine alternative Montage vor:
1. Ziehen Sie alle Kabel ab.
2. Fassen Sie den Monitor auf beiden Seiten an und heben Sie ihn in die höchste Position.
3. Legen Sie den Monitor mit der Vorderseite nach unten auf eine glatte Oberfl äche
(Abbildung S.1).
4. Fassen Sie mit einer Hand den Fuß und mit der anderen den Schnellfreigabehebel.
Drücken und halten Sie den Schnellfreigabehebel in Pfeilrichtung
(Abbildung S.1).
5. Heben Sie den Monitorfuß an, um ihn vom Monitor zu lösen (Abbildung S.1).
Der Monitor kann jetzt auf andere Weise montiert werden.
Führen Sie diese Schritte in umgekehrter Reihenfolge aus, um den
Standfuß wieder anzubringen.
HINWEIS: Entfernen Sie den Monitorfuß vorsichtig.
Montage des Tragarms
Dieser LCD-Monitor kann mit einem Tragarm verwendet werden.
1. Entfernen Sie den Fuß entsprechend den Anleitungen im Abschnitt
„Entfernen des Monitorfußes für die Montage".
2. Verwenden Sie die vier beigelegten Schrauben, um den Tragarm
am Monitor zu befestigen (Abbildung F.1).
Vorsicht: Verwenden Sie für die Montage NUR die mitgelieferten
Schrauben (4 Stück) oder Schrauben der Größe M4
(Länge: Bügeldicke und Unterlegscheibe + 5–7 mm),
um Beschädigungen an Monitor und Fuß zu vermeiden.
Die Sicherheitsvorschriften verlangen, dass der Monitor
an einem Tragarm montiert wird, der für das Gewicht des
Monitors ausreichend stabil ist. Der LCD-Monitor sollte nur
an einem zugelassenen Arm montiert werden, der
beispielsweise mit einem TUEV GS-Zeichen versehen ist.
Gerät
5-7 mm
HINWEIS: Ziehen Sie alle Schrauben fest.
(empfohlene Befestigungskraft: 98 – 137 N•cm)
Tragebügel
Unterlegscheibe
Schraube
Dicke von
Bügel und
Unterlegscheibe
100 mm
Gewicht des LCD-Monitors komplett: 4,8 kg
Deutsch-10
Abbildung S.1
100 mm
Abbildung F.1
