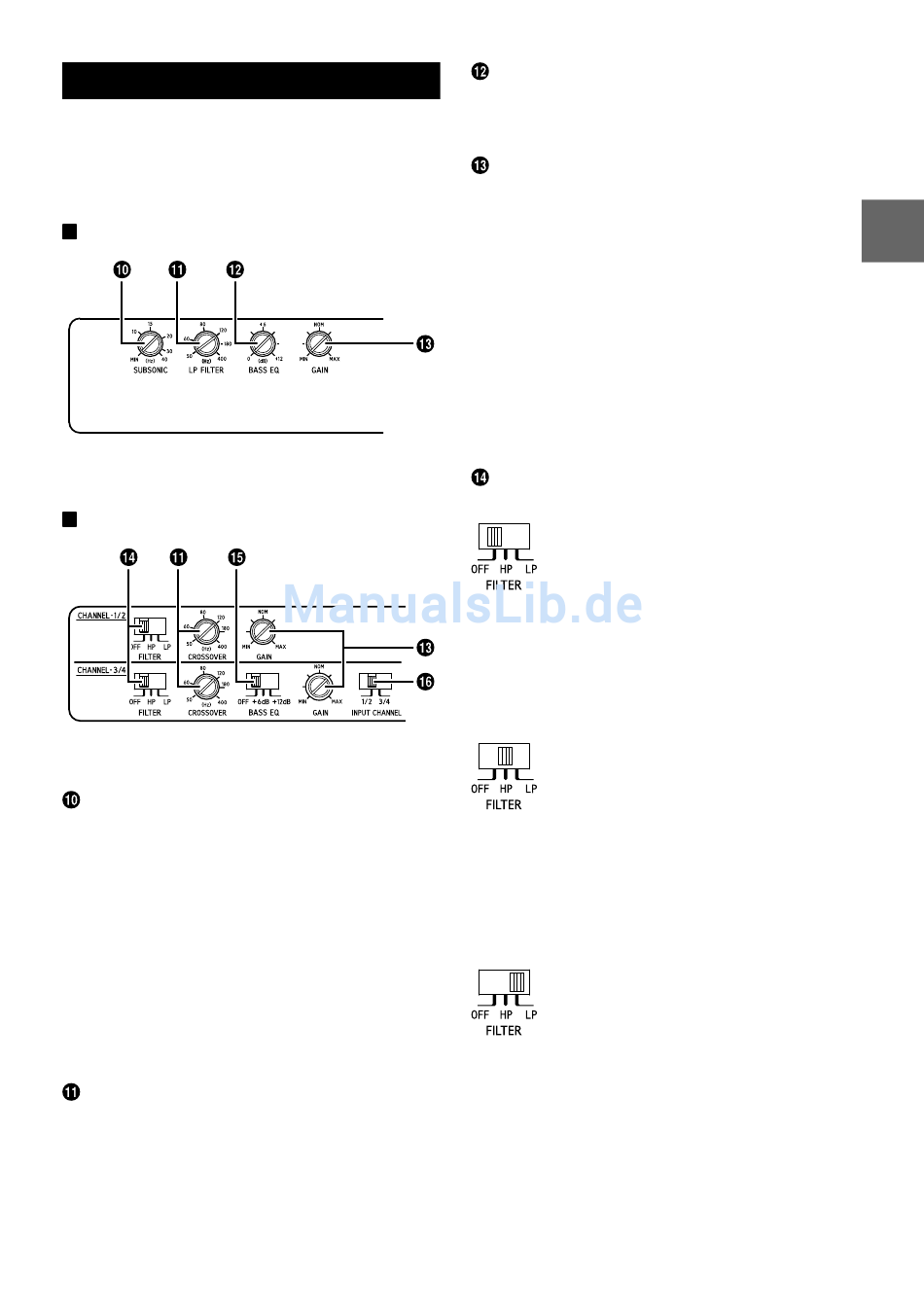

SCHALTEREINSTELLUNG

HINWEIS:
• Bevor Sie einen Wahlschalter betätigen, schalten
Sie das Gerät aus und setzen Sie einen kleinen
Schraubenzieher o. Ä. senkrecht zum Schalter an.
PDR-M65
PDR-F50
Subsonic-Filter (nur PDR-M65)
Der Subsonic-Filter entfernt besonders tiefe
Frequenzen aus dem Eingangssignal, bevor
dieses verstärkt wird.
Dafür gibt es mehrere gute Gründe:
– Zum Schutz von Lautsprechern, die zu klein
sind oder keine besonders tiefen Frequenzen
reproduzieren können.
– Zum Minimieren der
Leistungsverschwendung für die
Reproduktion von nicht hörbaren Tönen.
– Zum Schutz von Subwoofern in belüfteten
Gehäusen vor übermäßiger Beanspruchung
unter der Abstimmfrequenz.
Einstellknopf für Frequenzweiche (PDR-M65:
LP FILTER)
Mit diesem Knopf können Sie die
Übergangsfrequenz auf einen Wert zwischen 50
und 400 Hz einstellen.
Bass EQ-Einstellungsregler (nur PDR-M65)
Verstärken Sie die 50-Hz-Bässe um bis zu +12 dB,
um das Ansprechverhalten der Bässe zu
verbessern.
Einstellregler für Eingangsverstärkung
Stellen Sie die Eingangs-Leistungsverstärkung
des PDR-M65/PDR-F50 auf die Mindest-Position.
Erhöhen Sie bei der Verwendung einer
dynamischen CD als Quelle die Lautstärke des
Radios, bis die Ausgabe verzerrt ist. Reduzieren
Sie anschließend die Lautstärke um einen Schritt
(oder bis die Ausgabe nicht länger verzerrt ist).
Erhöhen Sie nun die Leistungsverstärkung des
Verstärkers, bis die Tonausgabe der Lautsprecher
verzerrt ist. Reduzieren Sie die
Leistungsverstärkung leicht, so dass die
Tonausgabe nicht länger verzerrt ist, damit Sie
eine optimale Einstellung der Leistungs-
verstärkung erzielen.
Abb. 11
Wahlschalter für Frequenzweiche (nur
PDR-F50)
Abb. 12
a) Stellen Sie den Schalter auf „OFF",
wenn mit dem Verstärker
Breitbandlautsprecher angesteuert
werden oder wenn eine externe
elektronische Frequenzweiche
verwendet wird. Die volle
Frequenzbandbreite wird ohne
Dämpfung hoher oder niedriger
Frequenzen an die Lautsprecher
ausgegeben.
b) Auf „HP" stellen, wenn die Endstufe
für ein Hochtöner/Mitteltöner-
System verwendet wird. Die
Frequenzen unter dem
Übergangspunkt werden mit
12 dB/Oktave gedämpft.
HINWEIS:
• In diesem Fall wird der maximale
Bass-EQ-Verstärkungspegel
verringert.
c) Auf „LP" stellen, wenn die Endstufe
für einen Subwoofer verwendet
wird. Die Frequenzen über dem
Übergangspunkt werden mit
12 dB/Oktave gedämpft.
