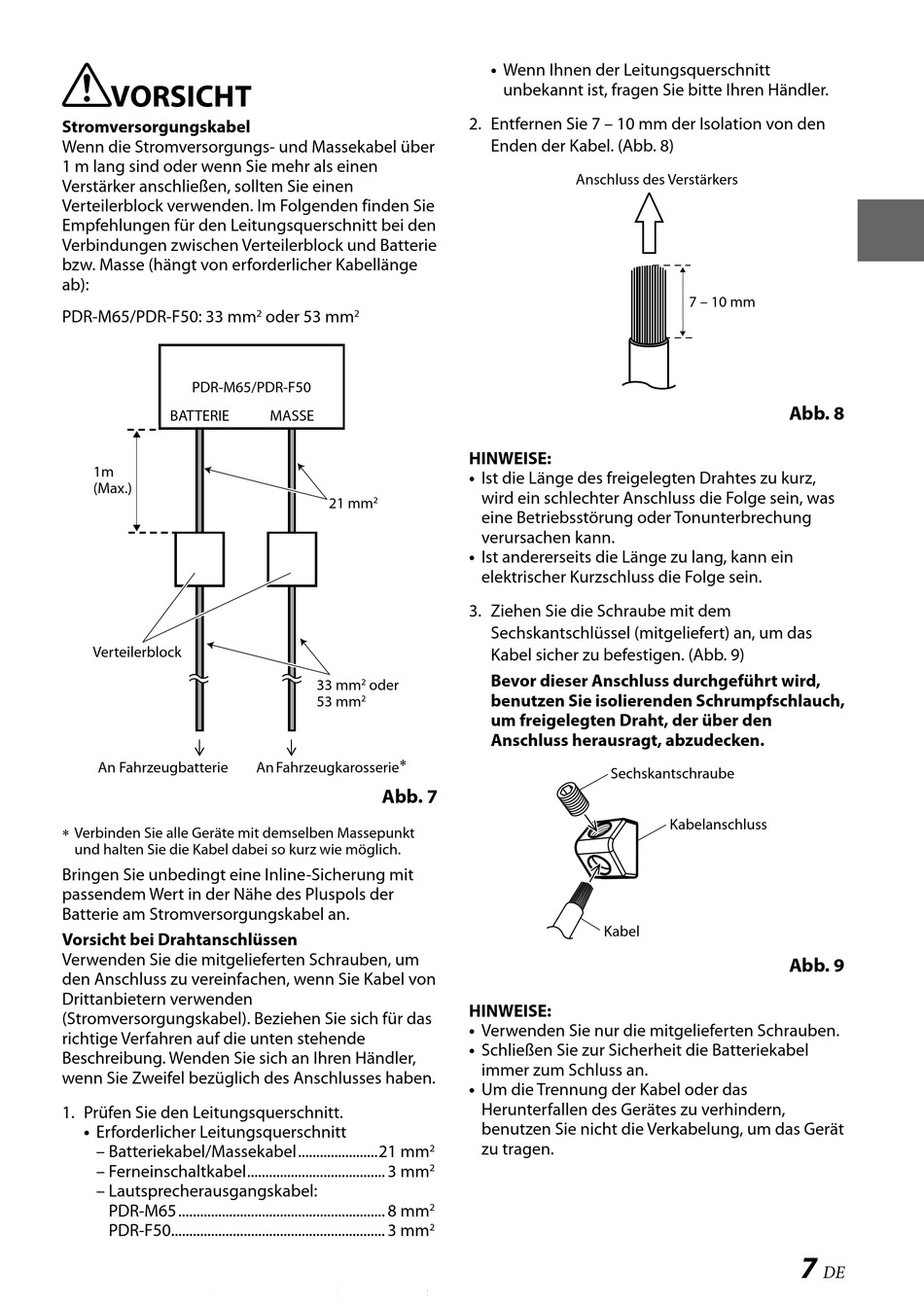

VORSICHT
Stromversorgungskabel
Wenn die Stromversorgungs- und Massekabel über
1 m lang sind oder wenn Sie mehr als einen
Verstärker anschließen, sollten Sie einen
Verteilerblock verwenden. Im Folgenden finden Sie
Empfehlungen für den Leitungsquerschnitt bei den
Verbindungen zwischen Verteilerblock und Batterie
bzw. Masse (hängt von erforderlicher Kabellänge
ab):
PDR-M65/PDR-F50: 33 mm
PDR-M65/PDR-F50
BATTERIE
1m
(Max.)
Verteilerblock
An Fahrzeugbatterie
  Verbinden Sie alle Geräte mit demselben Massepunkt
und halten Sie die Kabel dabei so kurz wie möglich.
Bringen Sie unbedingt eine Inline-Sicherung mit
passendem Wert in der Nähe des Pluspols der
Batterie am Stromversorgungskabel an.
Vorsicht bei Drahtanschlüssen
Verwenden Sie die mitgelieferten Schrauben, um
den Anschluss zu vereinfachen, wenn Sie Kabel von
Drittanbietern verwenden
(Stromversorgungskabel). Beziehen Sie sich für das
richtige Verfahren auf die unten stehende
Beschreibung. Wenden Sie sich an Ihren Händler,
wenn Sie Zweifel bezüglich des Anschlusses haben.
1. Prüfen Sie den Leitungsquerschnitt.
• Erforderlicher Leitungsquerschnitt
– Batteriekabel/Massekabel ......................21 mm
– Ferneinschaltkabel ...................................... 3 mm
– Lautsprecherausgangskabel:
PDR-M65 ......................................................... 8 mm
PDR-F50........................................................... 3 mm
2 oder 53 mm 2
MASSE
2
21 mm
2
33 mm oder
2
53 mm
An Fahrzeugkarosserie 
Abb. 7
2
2
2
2
• Wenn Ihnen der Leitungsquerschnitt
unbekannt ist, fragen Sie bitte Ihren Händler.
2. Entfernen Sie 7 – 10 mm der Isolation von den
Enden der Kabel. (Abb. 8)
Anschluss des Verstärkers
HINWEISE:
• Ist die Länge des freigelegten Drahtes zu kurz,
wird ein schlechter Anschluss die Folge sein, was
eine Betriebsstörung oder Tonunterbrechung
verursachen kann.
• Ist andererseits die Länge zu lang, kann ein
elektrischer Kurzschluss die Folge sein.
3. Ziehen Sie die Schraube mit dem
Sechskantschlüssel (mitgeliefert) an, um das
Kabel sicher zu befestigen. (Abb. 9)
Bevor dieser Anschluss durchgeführt wird,
benutzen Sie isolierenden Schrumpfschlauch,
um freigelegten Draht, der über den
Anschluss herausragt, abzudecken.
Sechskantschraube
Kabel
HINWEISE:
• Verwenden Sie nur die mitgelieferten Schrauben.
• Schließen Sie zur Sicherheit die Batteriekabel
immer zum Schluss an.
• Um die Trennung der Kabel oder das
Herunterfallen des Gerätes zu verhindern,
benutzen Sie nicht die Verkabelung, um das Gerät
zu tragen.
7 – 10 mm
Abb. 8
Kabelanschluss
Abb. 9
7
DE
