(28) auf die gewünschte Position ein, um das Stereosignal auf die Kopfhörer und die beiden

linken VU-Meter zu legen. Der PFL-Schaltkreis agiert als Additionssystem, hierdurch ist es

möglich, gleichzeitig mehrere Quellen zu hören. All diese Vorgänge wirken sich nicht auf das

Ausgangssignal aus! Mit dem Regler Eingangspegel (2) stellen Sie das Eingangssignal ein, bis

die roten Anzeigen der VU-Meter (13) nur noch gelegentlich aufleuchten. Falls erforderlich,

stellen Sie die Klangqualität mit dem Equalizer (3) ein.

AUFPASSEN: Der Equalizer jedes Eingangs wird zur Klangeinstellung jeder der

Eingangsquellen benutzt. Zur Korrektur der Raumakustik ist es wahrscheinlich

am Besten, einen externen Equalizer einzusetzen.

5) Um ein Eingangssignal über einen der Effektausgänge zu senden, vergewissern Sie sich

zunächst, dass der gewünschte Effektbus frei ist. Die kann durch Überprüfung der Anzeige-

LEDs für Eingangskanaleffekte (4) erfolgen. Leuchtet die FX-1 LED nicht, so ist der FX-1 Bus

frei. Leuchtet die FX-2 LED nicht, so ist der FX-2 Bus frei. Blinkt eine der LEDs rot, so ist der

Regler für Eingangskanaleffekte (5) in der falschen Stellung. Drehen Sie in diesem Fall

zunächst den Regler für Eingangskanaleffekte auf 12-Uhr-Stellung, damit die LED aufhört, zu

blinken. Zur Auswahl des FX-1 Bus drehen Sie die Regler für Eingangskanaleffekte nach links.

Zuerst ist kein Effekt hörbar, jedoch erhöht sich der Einfluss des Effektes, wenn der Regler

weiter nach links gedreht wird. Drehen Sie den Regler ganz nach links, so werden 100 % des

Signals durch den Effekt beeinflusst.

Folgen Sie der gleichen Vorgehensweise zur Auswahl von FX-2, nun muss der Regler jedoch

nach rechts gedreht werden.

Nach Auswahl des FX-1 Bus leuchtet die entsprechende LED grün, gleiches gilt für den FX-2

Bus.

Auf den anderen Eingangskanälen und auf dem Hauptausgangskanal leuchtet die

entsprechende LED zur Anzeige, dass der entsprechende Effektbus belegt ist, rot.

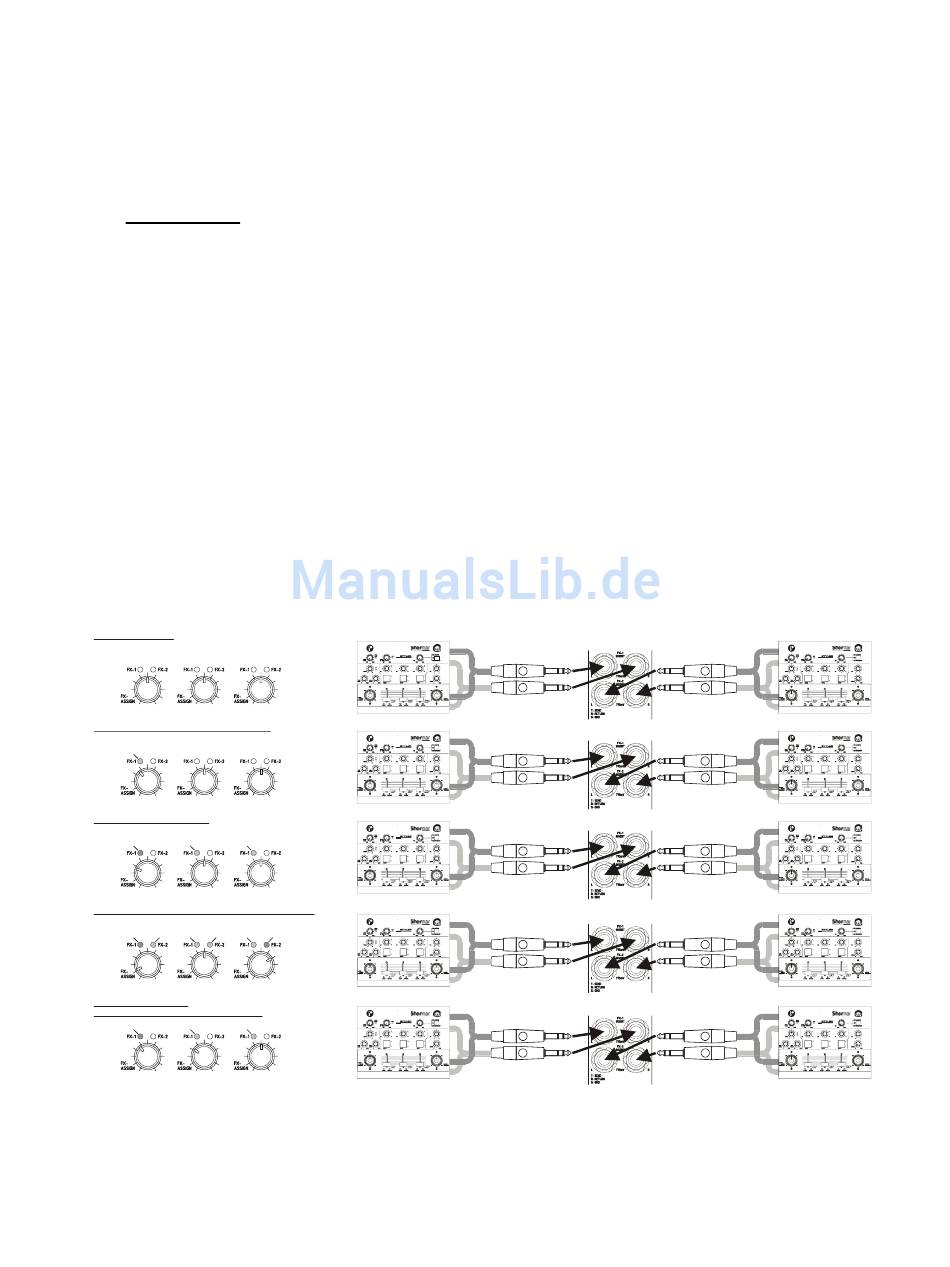

KEIN EFFEKT GEWÄHLT

EFFEKTAUSWAHLREGLER 1 IN FALSCHER STELLUNG

BLINKT ROT

EFFEKT 1 AUF KANAL 1 GEWÄHLT

GRÜN

ROT

FX 1 GEWÄHLT AUF KANAL 1 UND FX 2 GEWÄHLT AUF KANAL 3

GRÜN

ROT

FX 1 GEWÄHLT AUF KANAL

1 UND REGLER KANAL 2 IN FALSCHER STELLUNG

GRÜN

BLINKT ROT

ROT

6) Regeln Sie den Fader (9) des gewünschten Eingangskanals hoch.

KEIN SIGNAL

RODEC
