1
54

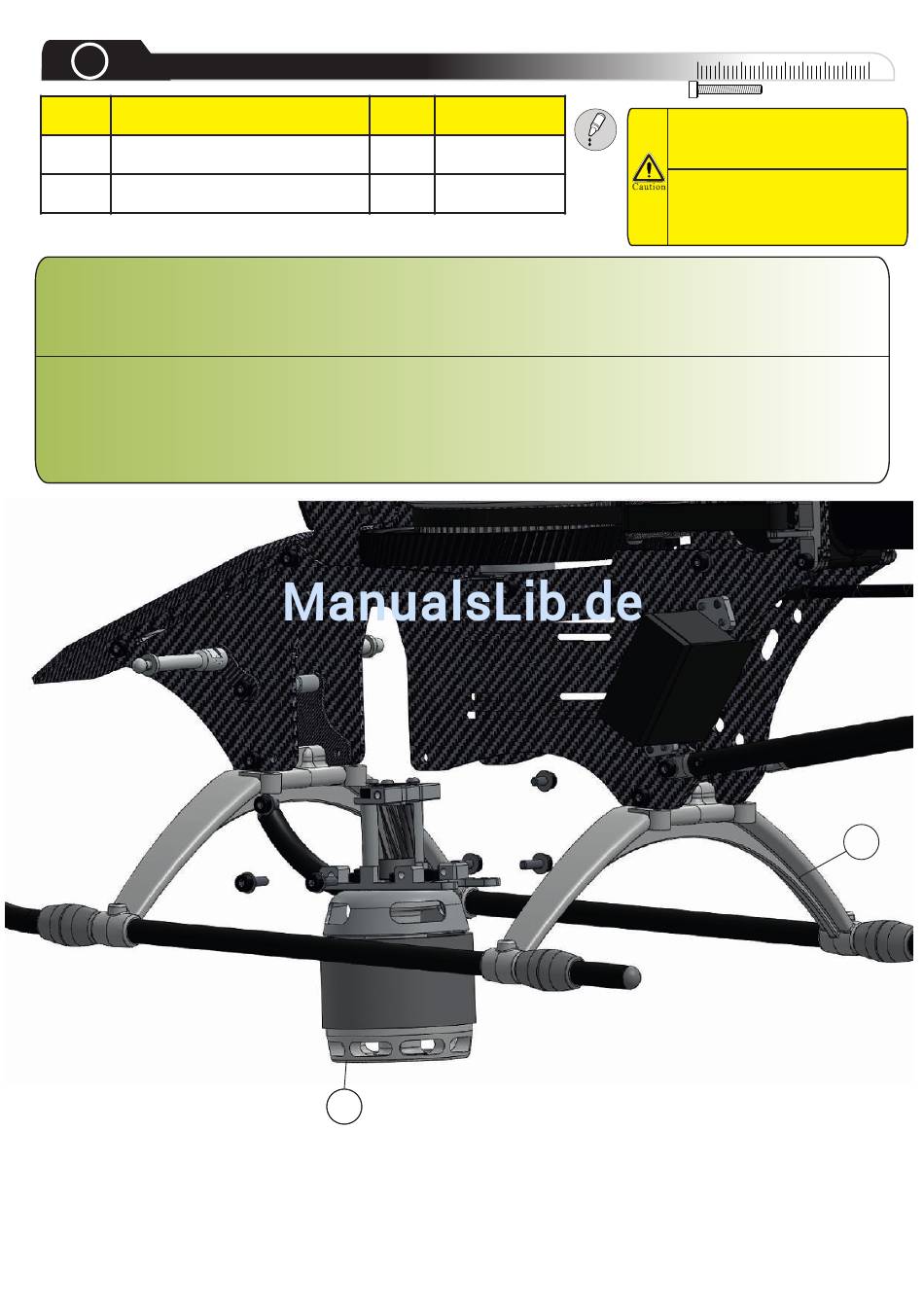

Motor to Frame 1
Pos.
Description
1
Parts from Step 53
2
Parts from Step 31
Remove all M3x8 bolts from motor unit (2) and slide motor mount assembly into frame. Loosely install 4 bolts for motor
mount. To set gearmesh: Insert a 10m wide x 100mm long strip of paper between pinion and and maingear. Turn motor
can a small amount while pressing pinion against the maingear (with paper in between). While hold motor mount in this
position, tighten the four motor mount bolts. Install and tighten two bolts for counter-bearing block. Rotate motor can to
remove paper.
Entfernen Sie zunächst alle M3x8 Schrauben der Motoreinheit (2). Schieben Sie diese von unten in das Chassis und
befestigen Sie diese zunächst mit den 4 Schrauben des Motorträgers. Das Getriebespiel wird nun mit der Papierstreifen-
Methode eingestellt. Hierbei wird ein etwa 10mm breiter und 100mm langer Streifen aus Zeitungspapier geschnitten und
zwischen Ritzel und Hauptzahnrad geschoben. Nachdem man den Motor etwas gedreht hat und dabei beständig das
Ritzel angedrückt hat, werden die vier Schrauben angezogen. Schlussendlich werden noch die zwei Schrauben des
Gegenlagers montiert.
Qty.
Part number
1
1
2 2
0
10
20
30
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
40
1
