3

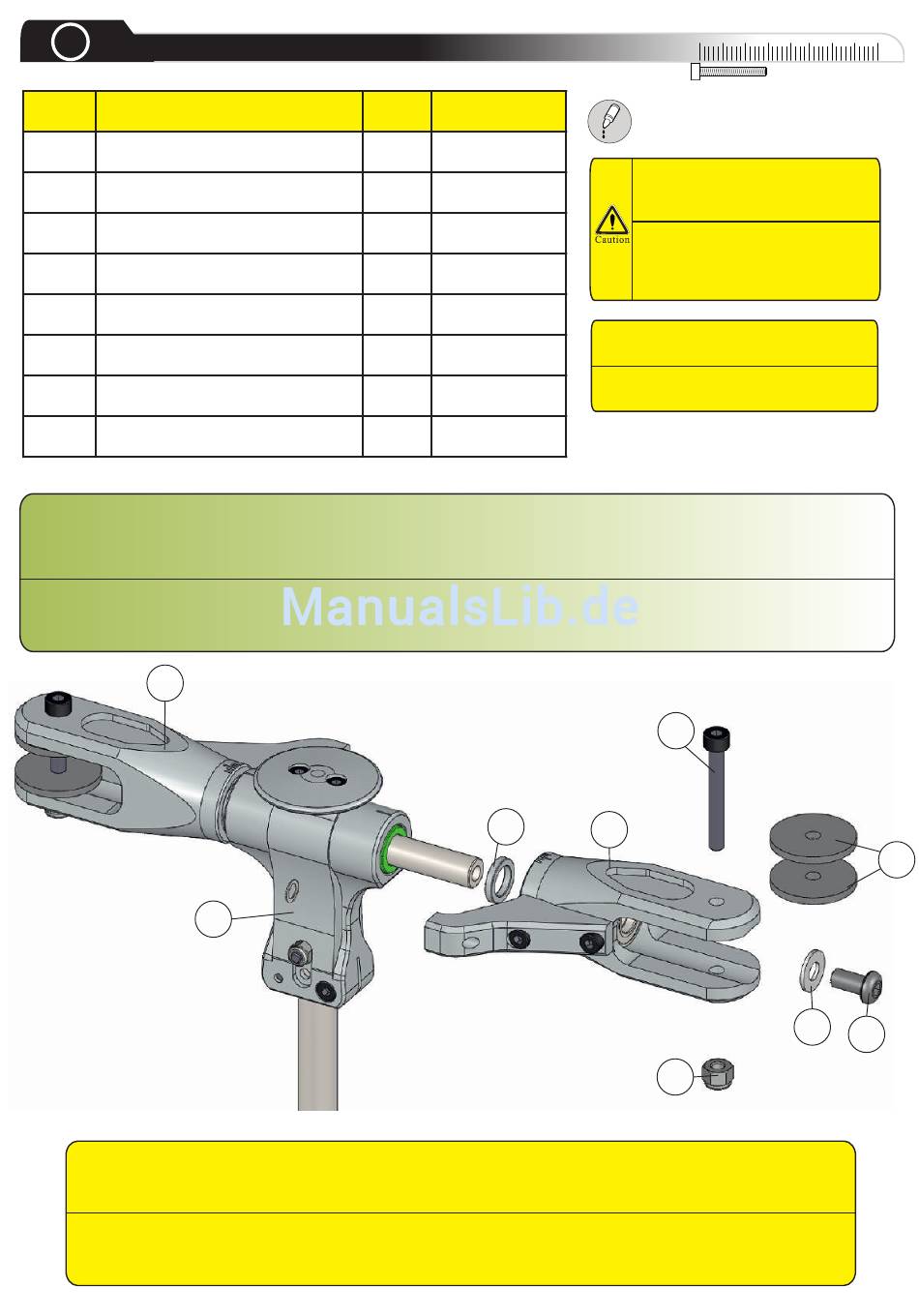

Rotor Head 2
Pos.
Description
1
Parts from Step 2
2
Parts from Step 1
3
Washer 5.1 x 11 x 1
4
Button Head Bolt M5 x1 0
5
Spindle Washer
6
Nylon Lock Nut M4
7
Cap Head Bolt M4 x 30
8
Blade Grip Washer
Clean threads in ends of spindle and bolts with alcohol prior to assembly. Slide one spindle washer (5) onto each end
of spindle. Slide main blade grips (2) (assembled in Step 2) onto spindle. Pass bolt (4) through washer (3), apply
threadlock, and tighten securely into spindle. Loosely mount blade bolt (7), washer (8,) and lock nuts (6). NOTE: Do not
tighten at this time.
Reinigen Sie zuerst die Gewinde der Blattlagerwelle mit Alkohol. Schieben Sie zuerst je einen Abstandsring (5) und
danach jeweils einen Blatthalter (2) aus Schritt 2 auf die Blattlagerwelle und befestigen Sie ihn mit der Schraube (4) und
der Scheibe (3). Der Blattbolzen (7) wird zuerst nur lose mit den Passscheiben (8) und der Stoppmutter (6) montiert.
2
ATTENTION !!! - Bolts (4) and spindle threads are not degreased or secured
with threadlock from factory.
VORSICHT !!! - Die Schraube der Blattlagerwelle ist im Lieferzustand noch
nicht mit Schraubensicherung gesichert und das Gewinde ist nicht entfettet!
Qty.
1
Part number
1
2
2
82-51111
2
79-0510
2
02-0110
2
91-0004
2
80-0430
4
02-0134
5
0
10
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Preassembled at factory.
Bereits vormontiert.
7
2
6
20
30
40
8
3
4
