Tail Support
Pos.
Description
1
Parts from Step 20
2
Tail Support Braces
3
Cap Head Bolt M3 x 35
4
Nylock Nut M3
4
Note: The angled area on the tail control rod guide. Mount it as shown in drawing above.
Achtung! Die Führung des Heckrotorgestänges hat eine schräge Fläche für die Heckabstützungen.
Montieren Sie ihn wie hier dargestellt.
Qty.
Part number
1
2
14-8809
1
80-0335
1
91-0003
1

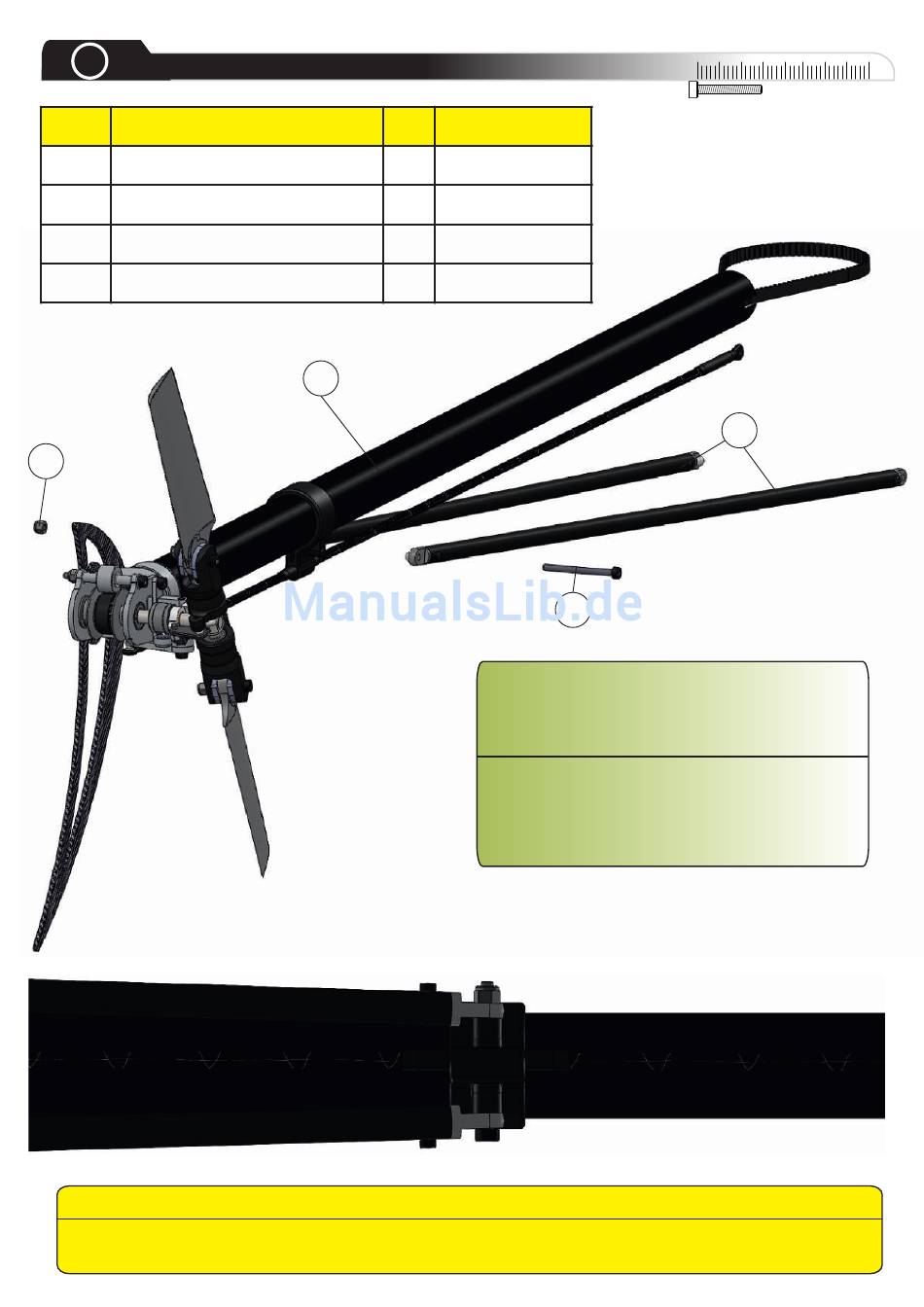

Push tail control rod guide onto tail boom. Note slight
angle where tail support braces attach. Install two tail
support braces (2) onto guide, using bolt (3) and
nylock nut (4). Do not tighten bolt at this time.
Schieben Sie die Führung des Heckrotorgestänges wie
dargestellt auf das Heckrohr. Achten Sie auf die
schrägen Auflageflächen. Nun werden die beiden
Heckabstützungen (2) mit der Schraube (3) und der
Stoppmutter (4) fixiert aber noch nicht festgezogen.
0
10
2
3
20
30
40
