Main Blade Grips (2x)
Pos.
Description
1
Main Grip
2
Main Grip Arm
3
Washer 8.4 x 12 x 0.3 mm
4
Bearing 8 x 16 x 5 mm
5
Thrust Bearing 8 x16 x 5 mm
6
Cap Socket Bolt M3 x 6
7
Cap Socket Bolt M3 x 16
Apply grease here
Hier bitte Fett auftragen
Larger ID (In)
Großer Innen-
durchmesser
(innen)
2
7
Qty.
2
2
2
4
2
2
2
Smaller ID (Out)
Kleiner Innen-
durchmesser
(außen)
4
6
Part Number
07-0102
07-0105m
82-841203
60-8165
63-8165
Preassembled at factory.
80-0306
80-0316

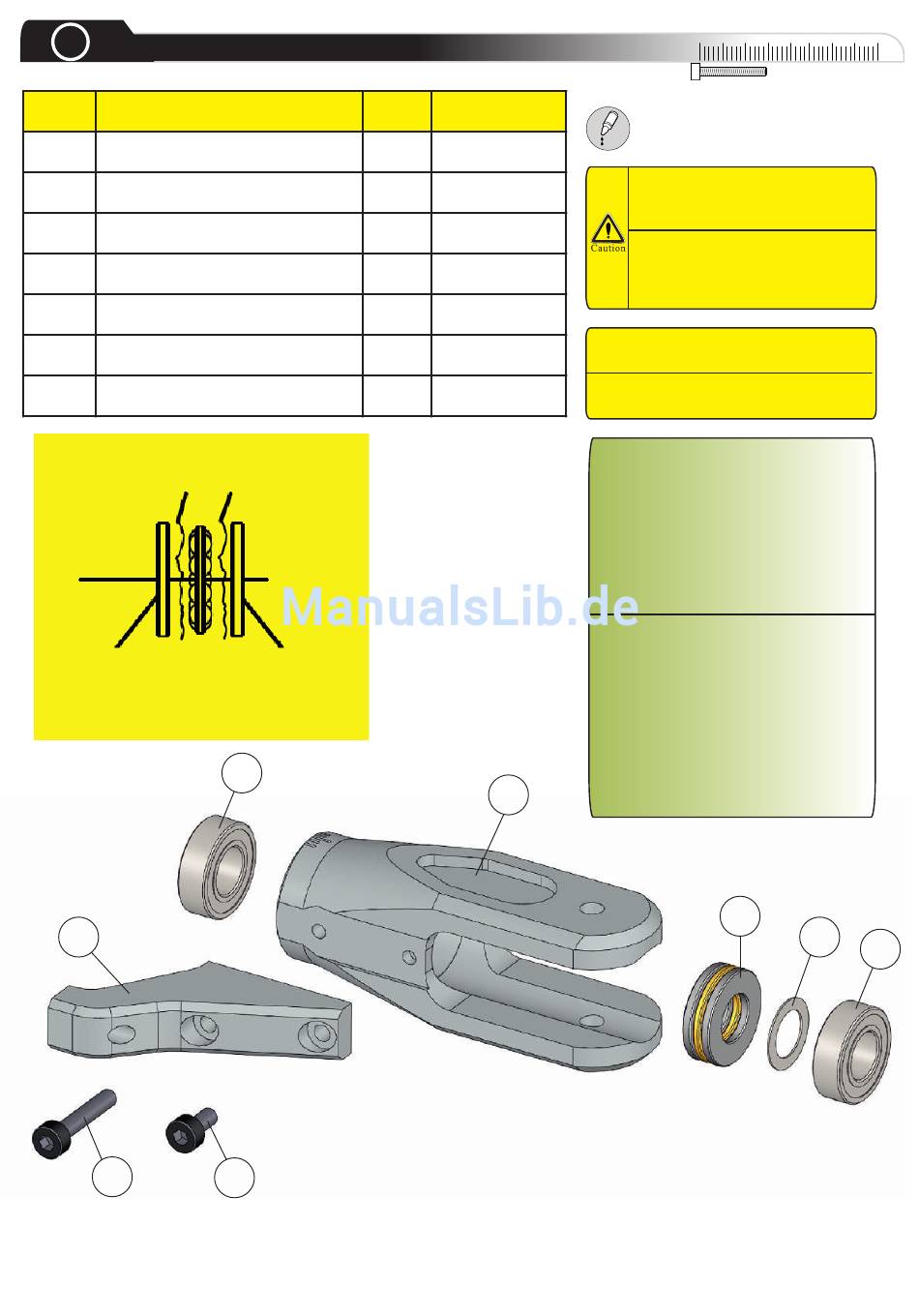

Use bearing grease to lubricate thrust
bearings (5). Press bearings into
main grips (1) in order shown. The
thrust bearing race with the larger
inner diameter must face to the inside
(towards the main rotor hub).
Mount main grip arm (2) and tighten
bolts (6, 7) carefully.
Fetten Sie das Drucklager (5) mit
Kugellagerfett. Pressen Sie die Lager
in der gezeigten Reihenfolge in den
Blatthalter (1) ein, der Drucklagerring
mit dem größeren Innendurchmesser
muss nach innen.
Montieren Sie nun die Blatthalter-
Arme (2) und ziehen sie die
Schrauben (6, 7) vorsichtig an.
1
0
10
20
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Bereits vormontiert.
5
30
40
2X
3
4
