4

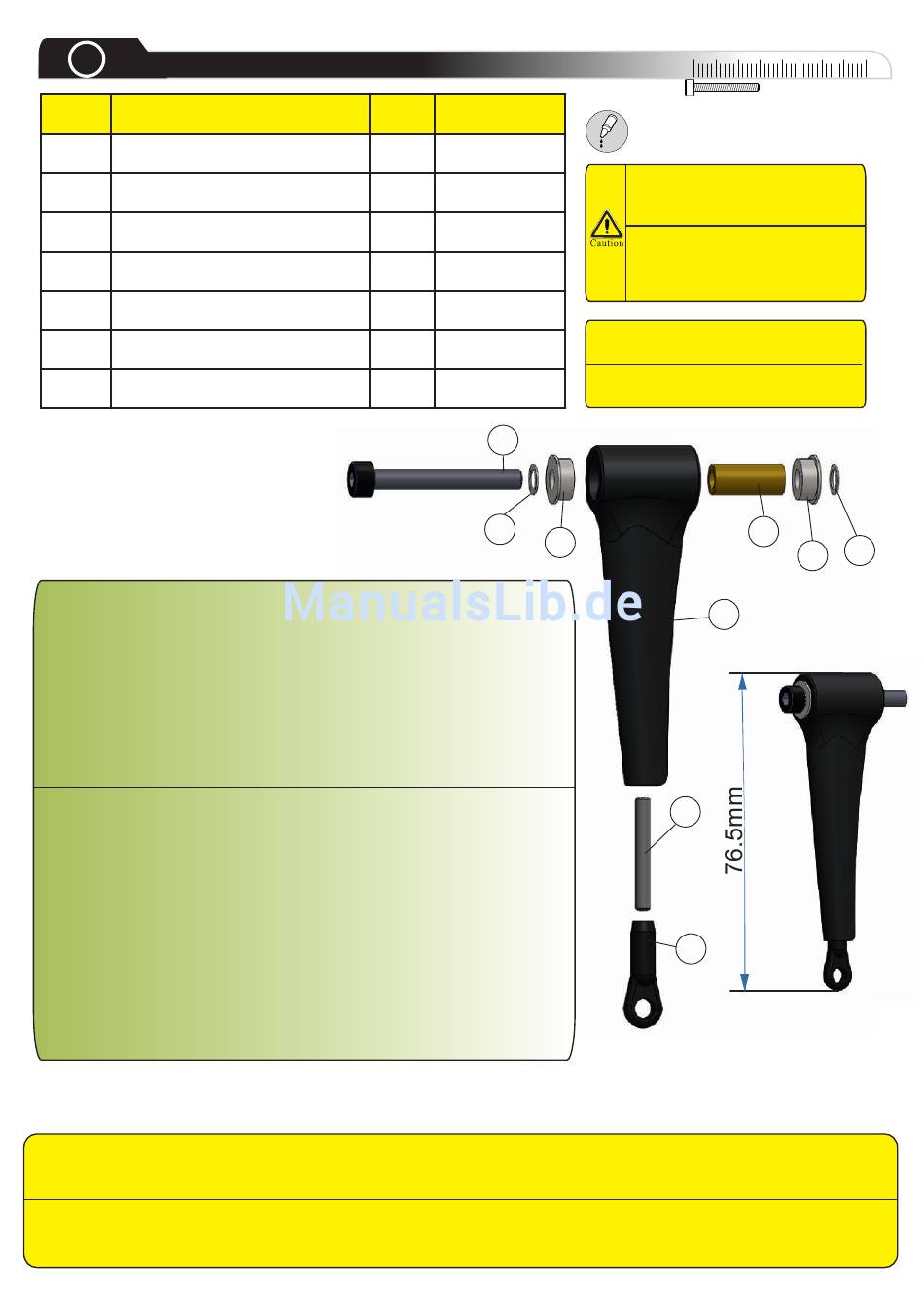

Swash Driver (2x)
Pos.
Description
1
Swash Driver
2
Bearing 4 x 8 x 3 mm
3
Ball Link
4
Setscrew M3 x 16 mm
5
Cap Head Bolt M4 x 30
6
Washer 4.2 x 6.4 x 0.26 mm
7
Collar FBL Drive
2X
This unit is preassembled at the factory. If repair or
maintenance is required, the bearings may be removed by
pressing them out with a small punch or a 2.5 mm allen driver
by passing it through one bearing, through the arm, and
pressing the tip against the opposite bearing. The bearing
should come out with the application of a small amount of
pressure. Thread set screw (4) into lower end of swash driver
until it is just even with bottom of driver. Thread ball link (3) on
to set screw. Note the two small washers (6) on bolt (5).
Diese Baugruppe ist bereits vormontiert. Sollten Sie jedoch zu
Wartungszwecken, oder nach einem Absturz etwas
austauschen müssen, so befolgen Sie bitte diese Anleitung. Um
die Bundkugellager zu entfernen, stecken Sie einen 2.5mm
Innensechskant-Schraubendreher durch das Loch eines
Lagers. Mit der Spitze des Schraubendrehers wird nun das
Lager herausgepresst. Sollte es sich nicht bewegen, so können
Sie mit kleinen Hammerschlägen nachhelfen. Montieren Sie die
Stiftschraube (4) bündig mit der Unterseite des Mitnehmers (1).
Schrauben Sie nun die Kugelpfanne (3) auf. Vergessen Sie
nicht die beiden kleinen Unterlegscheiben (6) auf die Schraube
(5) zu ziehen.
Adjust length of swash driver/ball link assembly to 76.5 mm (as shown). The ball link should move smoothly on the
ball. If necessary ream link with a ball link sizer to ensure proper fit. Snap links onto ball so that the word Compass
faces outwards.
Bitte stellen Sie die Länge des Mitnehmers (wie dargestellt) auf 76.5mm ein. Die Kugelpfanne sollte sich relativ
leichtgängig auf der Kugel bewegen. Sollte dies nicht der Fall sein, so passen Sie diese mit einer Reibahle an.
Klipsen Sie die Kugelpfannen nur mit dem Compass-Logo nach außen gerichtet auf die Kugeln!
Qty.
Part number
2
10-0004
4
61-4083
2
02-0709S
2
81-0316
2
80-0430
4
82-4264
2
09-7101
5
6
0
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Preassembled at factory.
Bereits vormontiert.
2
1
4
3
10
20
30
40
7
6
2
