1
12
Tail Control Arm
Pos.
Description
1
Cap Socket Bolt M2 x 6 mm
2
Cap Socket Bolt M3 x 20
3
Spacer
4
Spacer
5
Tail Control Arm
6
Stainless Link Balls
7
Bearing 3 x 8 x 3 mm
8
Sliding Tube

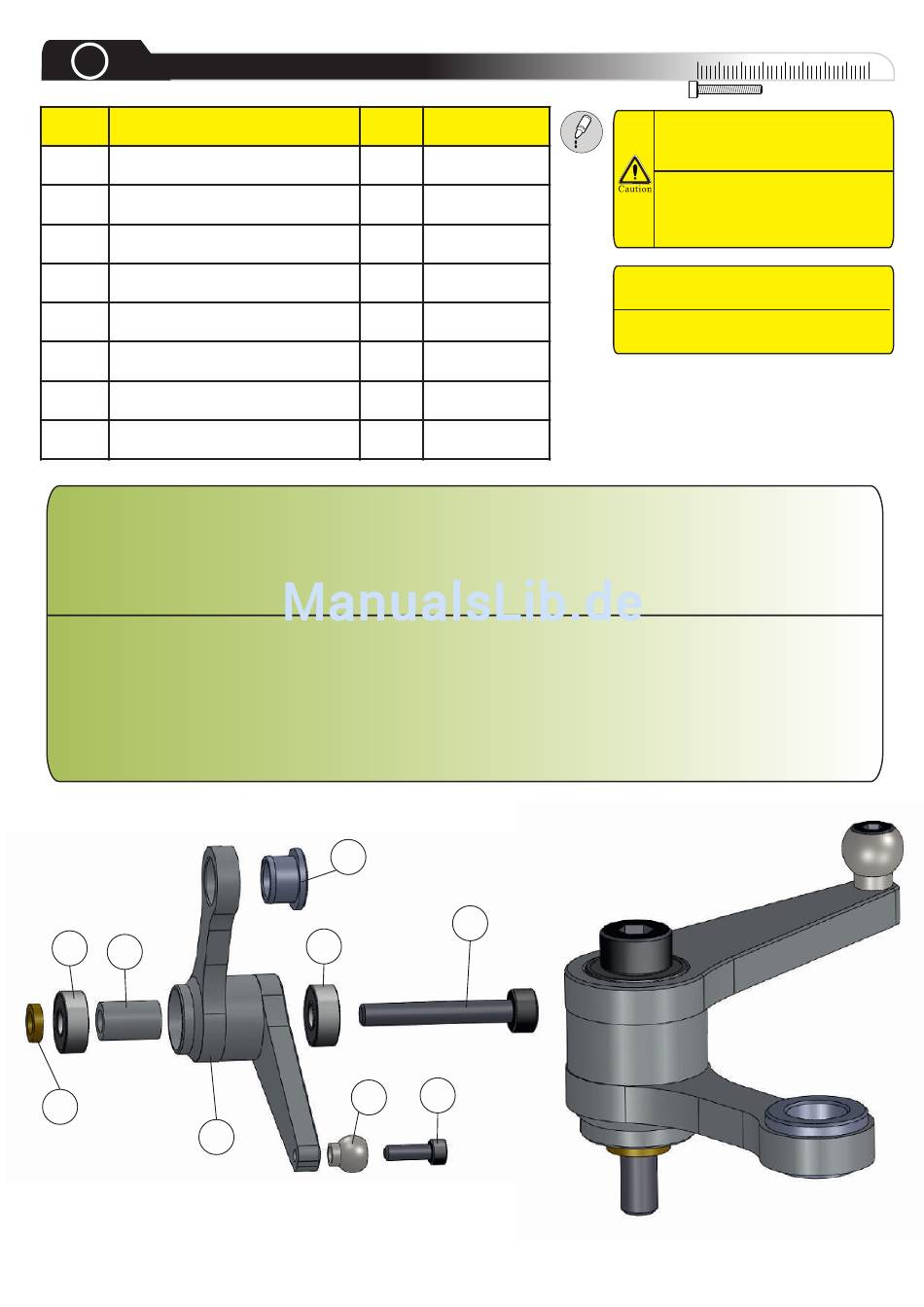

Push sliding tube (8) into tail control arm (5) per diagram below. Note the orientation of tail control arm. Press the two
bearings (7) with Spacer (3) between them into tail control Arm. Mount ball (6) with bolt (1) to flat side of tail control
arm. Push bolt (2) through bearings in the direction shown. Put the Spacer (4) onto the bolt.
binding of the ball inside of slider tube. The tube may be reamed slightly with a ball link sizing tool. It is
extremely important that this entire assembly move very freely. As with any ball link, the ball should be able to
move smoothly, without play, and with very little resistance.
Drücken Sie die Gleitbuchse (8) mit der abgeschrägten Seite voraus in den Heckanlenkhebel (5). Achten Sie dabei auf
die korrekte Einpress-Richtung. Pressen Sie die beiden Kugellager (7) sowie die mittig positionierte Distanzhülse (3) in
das Loch des Heckanlenkhebel. Montieren Sie die Kugel (6) mit der Schraube (1) auf die ebene Seite des
Heckanlenkhebel. Stecken Sie die Schraube (2) durch die beiden Kugellager und schieben Sie den Spacer (4) auf
diese Schraube.
Mit etwas zusammen gerolltem Schleifpapier oder einer feinen Rundfeile, können Sie nun die
innere Bohrung der Gleitbuchse an eine Kugel (aus einem späteren Schritt) anpassen. Auch die Kugelpfanne
sollte mit einer Reibahle bearbeitet werden. Diese Einheit sollte sehr leicht aber spielfrei laufen, um eine ideale
Funktion zu gewährleisten.
7
3
4
5
Qty.
Part number
1
80-0206s
1
80-0320
1
09-7206
1
82-7205
1
14-2012
1
02-0701
2
60-3083
1
10-2002
8
2
7
1
6
0
10
20
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Preassembled at factory.
Bereits vormontiert.
There should be no
30
40
